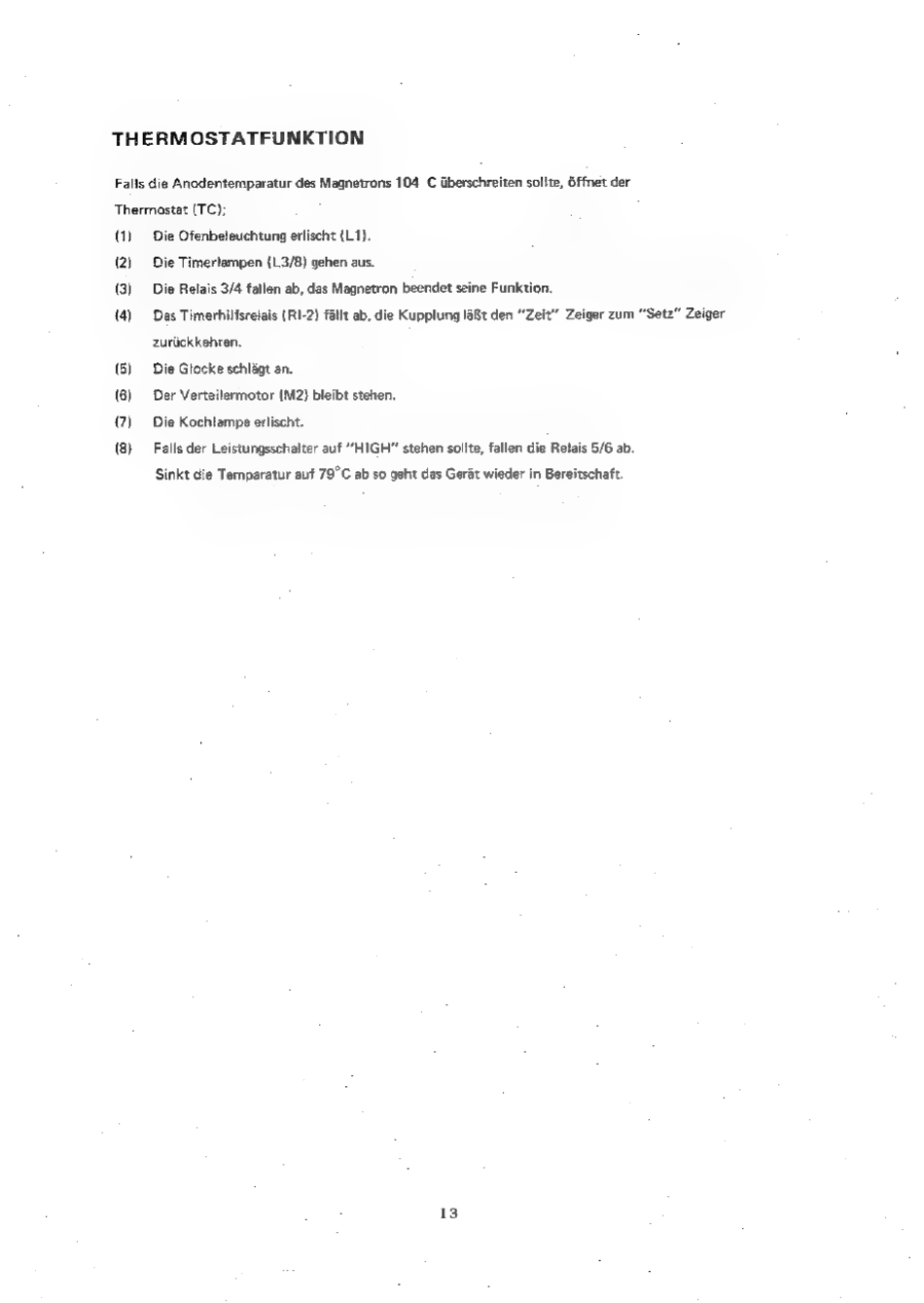

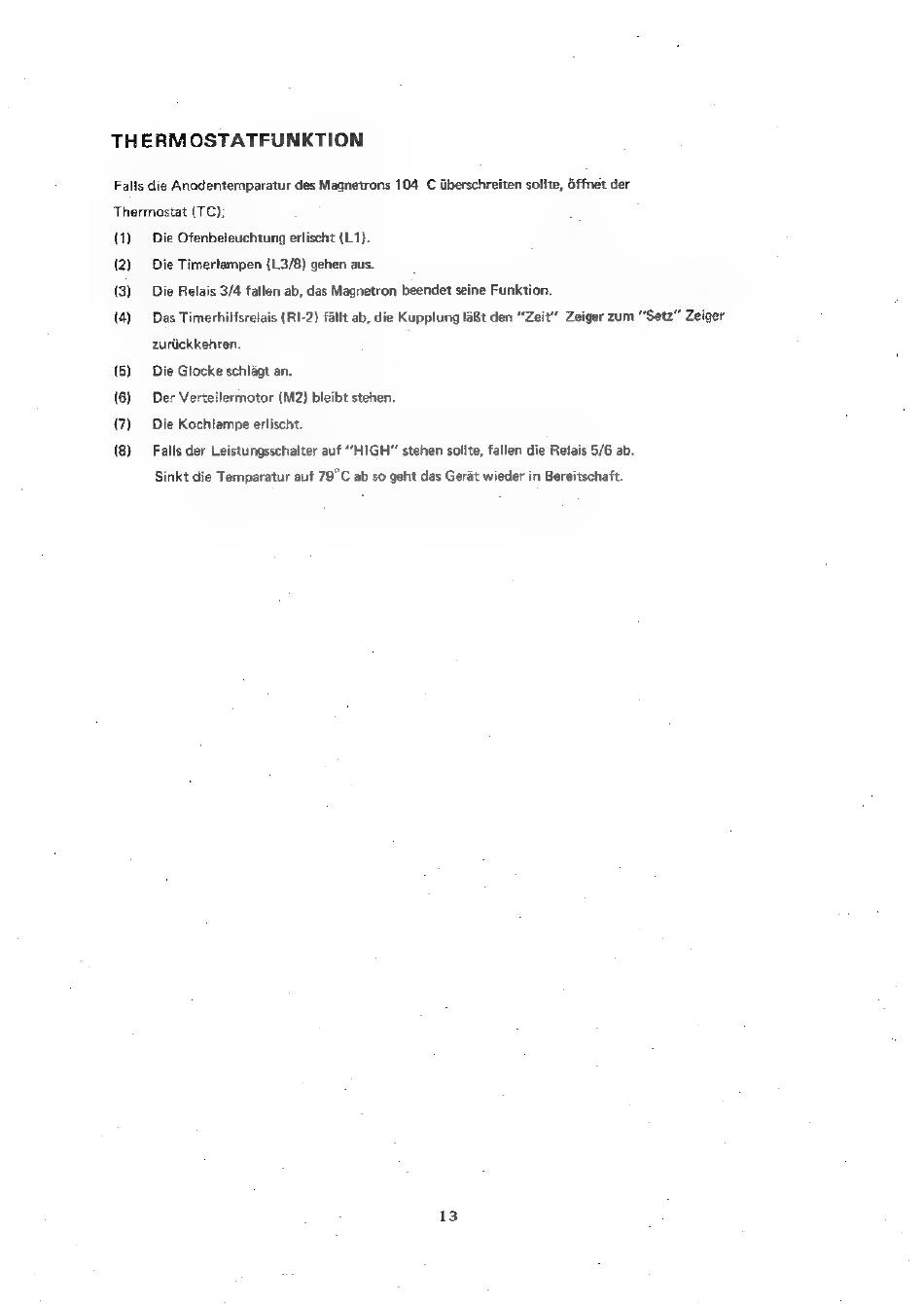

THERMOSTATFUNKTION
Falis die Anodentemparatur des Magnetrons 104 C iiberschreiten solite, 6ffnet der
Thermostat (TC);
m
(2)
(3)
{4)
(5)
(6)
(7)
(8)
Die Ofenbeleuchtung erlischt (L1}.
Die Timerlampen {L3/8) gehen aus.
Die Relais 3/4 fallen ab, das Magnetron beendet seine Funktion.
Das Timerhilfsretais (RI-2) fallt ab, die Kupplung laBt den "Zeit" Zeiger zum "Setz" Zeiger
zuriickkehren.
Die Glocke schlagt an.
Der Verteilermotor (M2} bleibt stehen.
Die Kochlampe erlischt.
Falls der Leistungsschalter auf ''HIGH" stehen sollte, fallen die Relais 5/6 ab.
Sinkt die Temparatur auf 79°C ab so geht das Gerat wieder in Bereitschaft.
