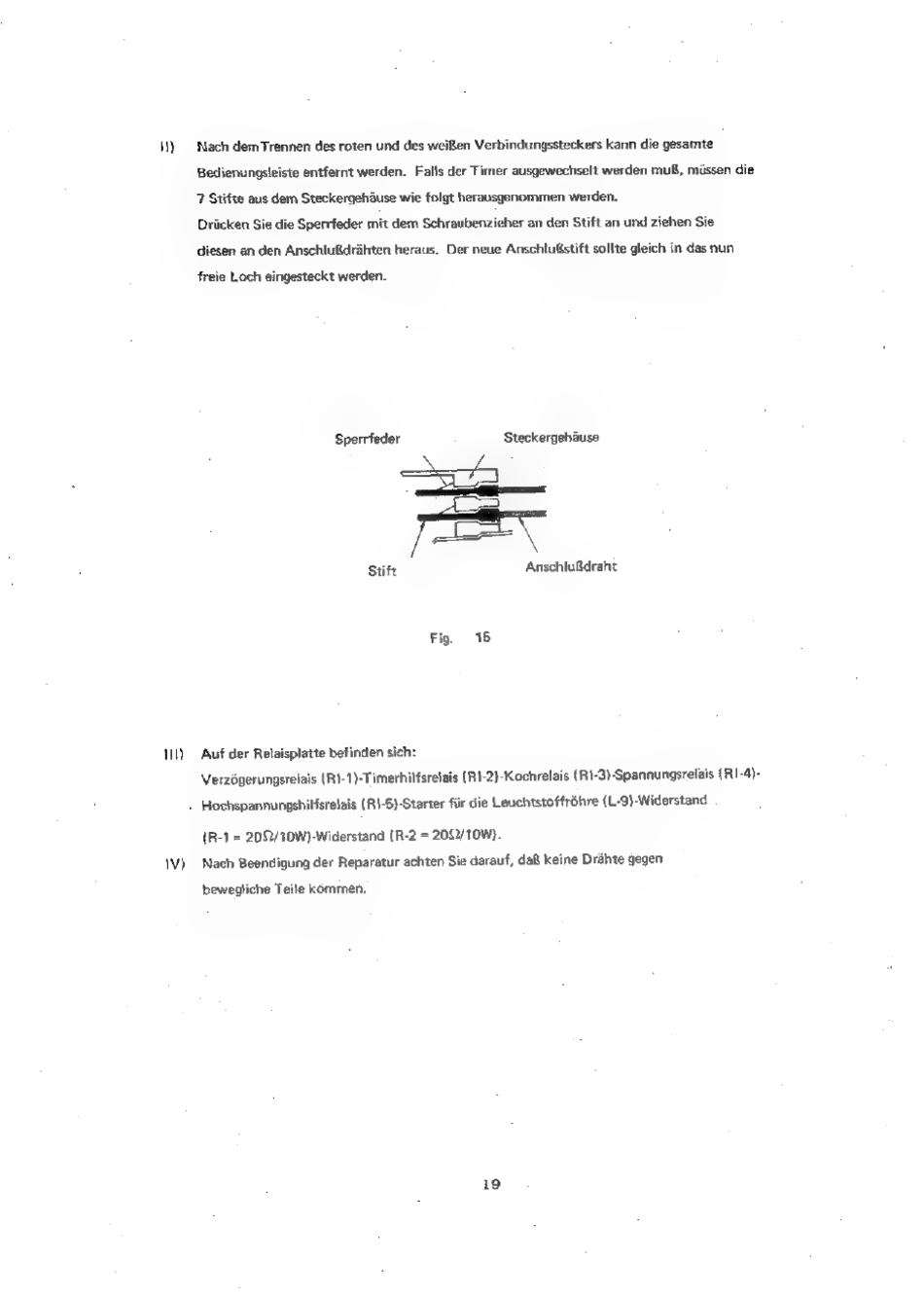

Nach demTrennen des roten und des weien Verbindungssteckers kann die gesamte
Bedienungsleiste entfernt werden.
Falls der Timer ausgewechselt werden mul, missen die
7 Stifte aus dem Steckergehduse wie folgt herausgenommen werden.
Driicken Sie die Sperrfeder mit dem Schraubenzieher an den Stift an und ziehen Sie
diesen an den Anschlu@drahten heraus.
Der neue AnschiuSstift sollte gleich in das nun.
freie Loch eingesteckt werden.
Sperrfeder
Steckergehause
=
aa
Stift
Anschlu&draht
Fig,
16
111)
Auf der Retaisplatte befinden sich:
Verzdgerungsrelais (R1-1)-Timerhilfsrelais {R1-2}-Kochrelais {R1-3)-Spannungsrelais (RI-4)-
. Hochspannungshilfsrelais (R}-6)-Starter fiir die Leuchtstoffrohre {L-9}-Widerstand
(R-1 = 209/30W)-Widerstand (R-2 = 2082/10).
1V)
Nach Beendigung der Reparatur achten Sie darauf, daR keine Drahte gegen
bewegliche Teile kommen,
