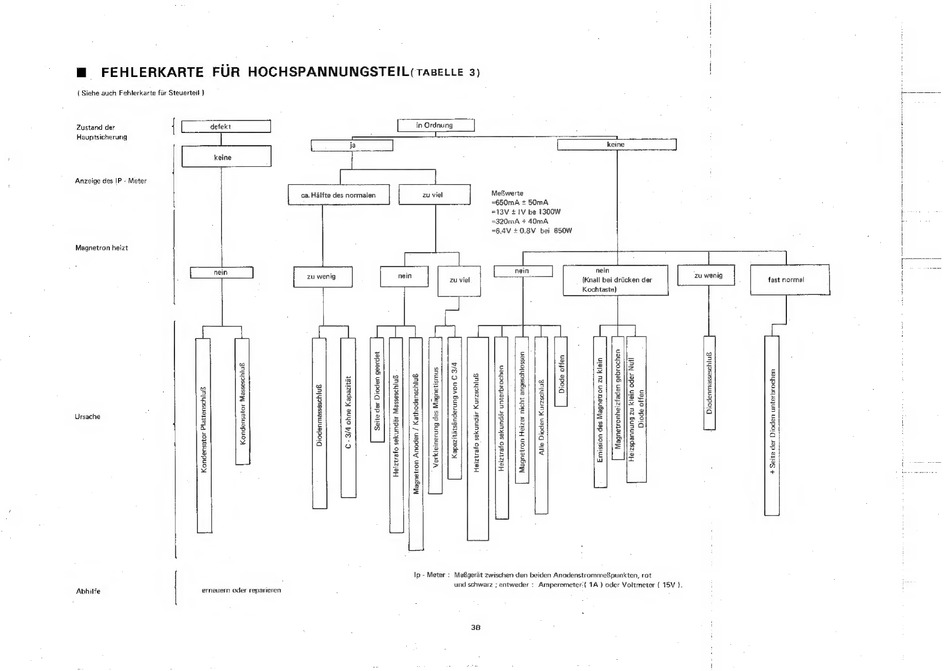

M@ FEHLERKARTE FUR HOCHSPANNUNGSTEIL(TaAGELLE 3) |
( Siehe auch Fehlerkarte fiir Steuerteil }
Zustand der
Hauptsicherung
Anzeige des |P - Meter
Magnetron heizt
Ursache
Abhilfe
defekt
Kondensator Masseschiu&
Kondensator Ptattenschlu&
erneuern oder reparieren
_
keine
ca. Halfte des normalen
Me8werte
=650mA + 50mA
zu wi
DiodenmasseschluR
C - 3/4 ohne Kapazitat
Seite der Dioden geerdet
Heiztrafo sekundar MasseschluB
Verkleinerung des Magnetismus
Magnetron Anoden / Kathodenschlug,
Ip- Meter =
=13V £1V be 1300W
=320mA + 40mA
=6.4V +0.8V bei 650W
nein
(Knall bei dracken der
Kochtaste)
zu viel
Diode offen
Diodenmasseschlu8
Diode offen
Kapazitatsanderung von C 3/4
Alle Dioden Kurzschlu&
Heiztrafo sekundar unterbrochen
Emission des Magnetron
zu klein { Magnetronheizfaden gebrochen
Heizspannung zu klein oder Null
Magnetron Heizer nicht angeschlossen Heiztrafo sekundar KurzschluB
MeRgerat zwischen den beiden Anadenstromme8punkten, rot
und schwarz ; entweder : Amperemeter:{ 1A ) oder Voltmeter ( 15V }.
38
fast normal
+ Seite der Dioden unterbrochen
