5.

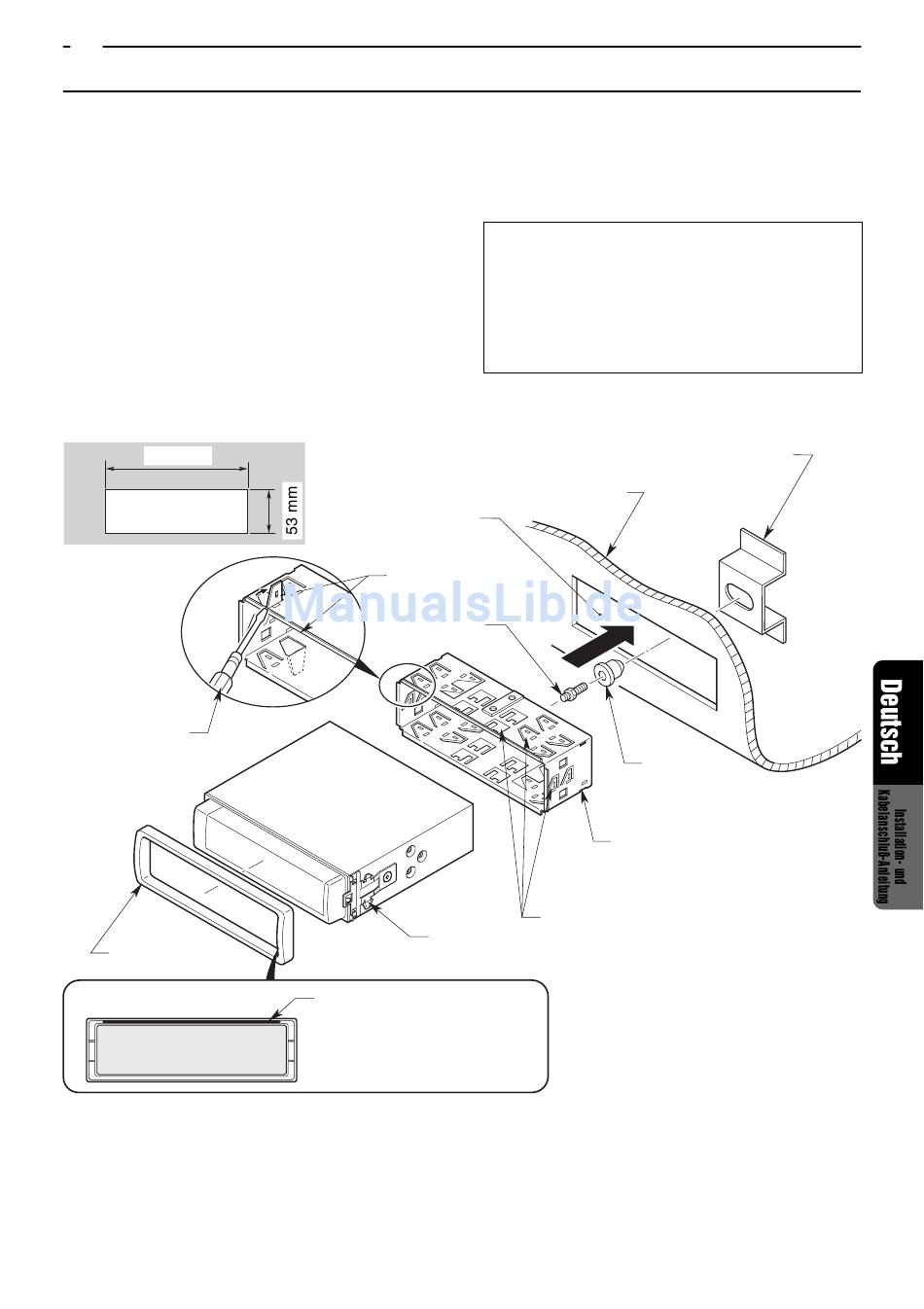

EINBAU DES HAUPTGERÄTS
I Universal-Montagerahmen
1. Den Universal-Montagerahmen in das Arma-
turenbrett einführen, mit einem Schrauben-
zieher die einzelnen Anschläge des Univer-
sal- Montagerahmens nach innen biegen und
die Anschläge wie in Abbildung 6 gezeigt si-
chern.
2. Wie in Abschnitt 8 gezeigt verdrahten.
3. Das Hauptgerät in den Universal-Montage-
rahmen einschieben, bis es einrastet.
4. Die äußeren Verzierungsleisten so anbringen,
daß alle Haken verriegelt sind.
• Öffnungsabmessungen der Konsole
182 mm
Loch
Schraubenzieher
Außenverzierungsleiste
Loch
Anschläge
Spezialschraube
Hauptgerät
2–Feder
Hinweis:
Die Außenverzierungsleiste so
einsetzen, daß deren Metallteil
an der Rückseite in die obere
Kante des Hauptgeräts paßt.
Abbildung 6
Hinweise:
1) Für einige Fahrzeugtypen sind spezielle
Bausätze für den ordnungsgemäßen Einbau
erforderlich. Wenden Sie sich bitte für
Einzelheiten an Ihren Clarion Händler.
2) Um zu verhindern, daß sich das Hauptgerät
lockert, die vorderen Anschläge gut sichern.
Hintere Befestigungsöffnung (am Fahrzeug)
Armaturenbrett
Gummikappe
Universal-Montagerahmen
Anschläge
153
VRX653R
