1.
EHE SIE MIT DEM EINBAU BEGINNEN
1. Dieses Gerät ist ausschließlich für die
Benutzung in Fahrzeugen mit einer 12-Volt-
Anlage und negative Masse vorgesehen.
2. Diese Anleitungen sorgfältig durchlesen.
3. Vor Einbaubeginn unbedingt den "-"
Anschluß der Batterie abtrennen. Dies soll
verhindern, daß während Einbau
Kurzschlüsse auftreten. (Abbildung 1)
2.
VERPACKUNGSINHALT
1 Hauptgerät
2 Tuner-Verstärkereinheit
3 Anleitungen
Bedienungs- & Installationsanleitung
Garantiekarte
4 Anschlußkabel (Für Hauptgerät)
5 Anschlußkabel (Hauptgerät -- Tuner-
Verstärkereinheit)
6 Anschlußkabel (Hauptgerät ↔ Tuner-
Verstärkereinheit)
7 Antennen-Verlängerungskabel
8 RGB-Anschlußkabel
9 Beutel für Zubehör des Hauptgeräts (Nr. 1)
Senkschraube (M5 × 8) ............................... 4
Sechskantschraube (M5 × 8) ...................... 5
Elektroanzapfung
Maschinenschraube (M4 × 3) ..................... 4

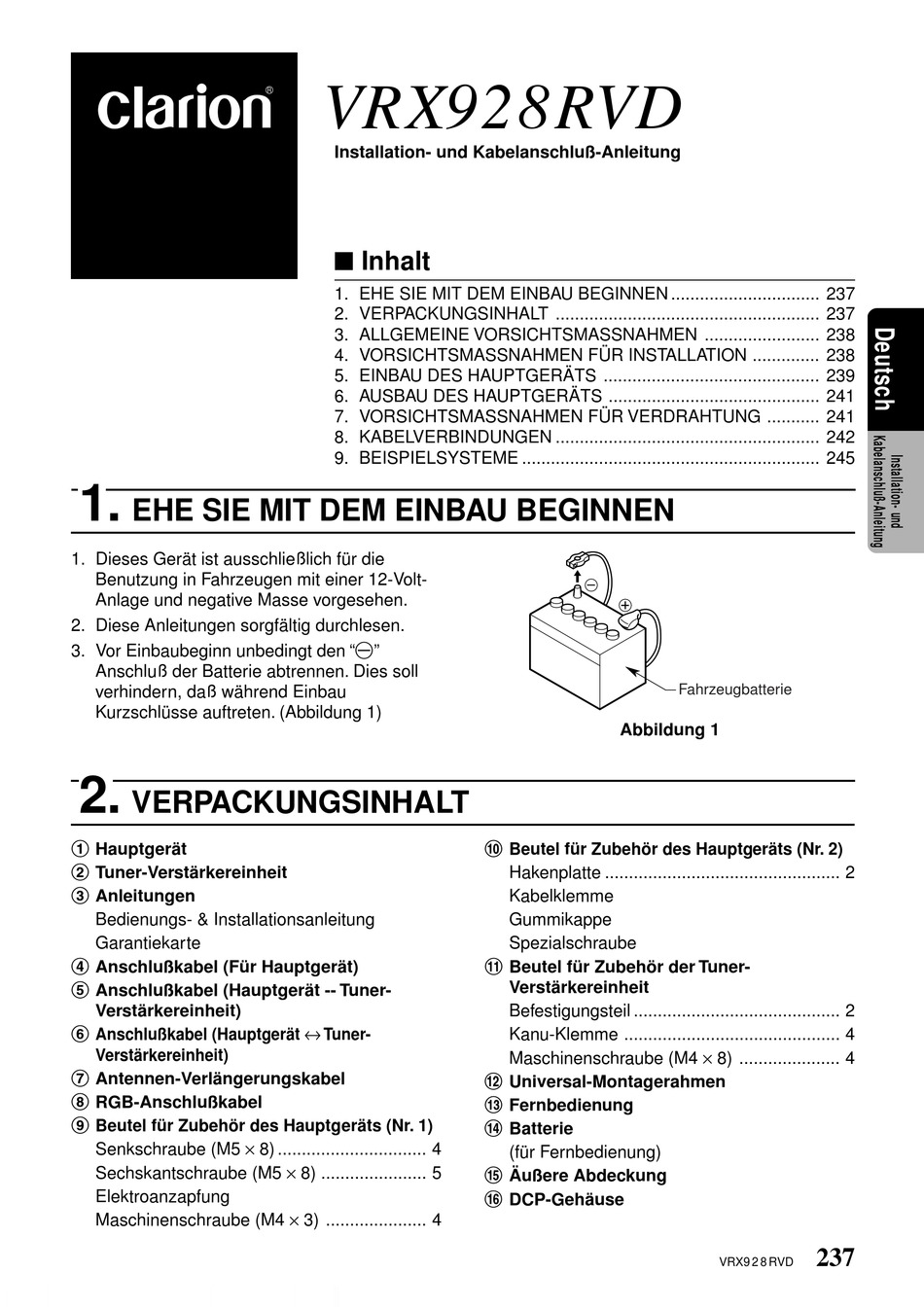

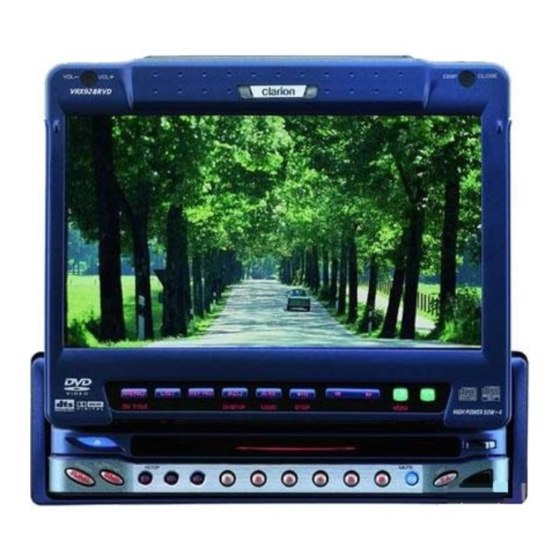

VRX928RVD
Installation- und Kabelanschluß-Anleitung
Inhalt
1. EHE SIE MIT DEM EINBAU BEGINNEN ............................... 237
2. VERPACKUNGSINHALT ....................................................... 237
3. ALLGEMEINE VORSICHTSMASSNAHMEN ........................ 238
4. VORSICHTSMASSNAHMEN FÜR INSTALLATION .............. 238
5. EINBAU DES HAUPTGERÄTS ............................................. 239
6. AUSBAU DES HAUPTGERÄTS ............................................ 241
7. VORSICHTSMASSNAHMEN FÜR VERDRAHTUNG ........... 241
8. KABELVERBINDUNGEN ....................................................... 242
9. BEISPIELSYSTEME .............................................................. 245
0 Beutel für Zubehör des Hauptgeräts (Nr. 2)
! Beutel für Zubehör der Tuner-
@ Universal-Montagerahmen
# Fernbedienung
$ Batterie
% Äußere Abdeckung
¥ DCP-Gehäuse
Fahrzeugbatterie
Abbildung 1
Hakenplatte ................................................. 2
Kabelklemme
Gummikappe
Spezialschraube
Verstärkereinheit
Befestigungsteil ........................................... 2
Kanu-Klemme ............................................. 4
Maschinenschraube (M4 × 8) ..................... 4
(für Fernbedienung)
237
