iTHERM TS211
Isolationswiderstand
Endress+Hauser
Kalibriertemperatur
251 ... 550 °C (483,8 ... 1 022 °F)
551 ... 600 °C (1 023,8 ... 1 112 °F)
1)
Min. 150 mm (5,91 in) erforderlich bei iTEMP Kopftransmittern
2)
Bei einer Temperatur von 80 ... 250 °C (176 ... 482 °F) und mit iTEMP Kopftransmittern sind min.
50 mm (1,97 in) erforderlich
ΔL
IL
2

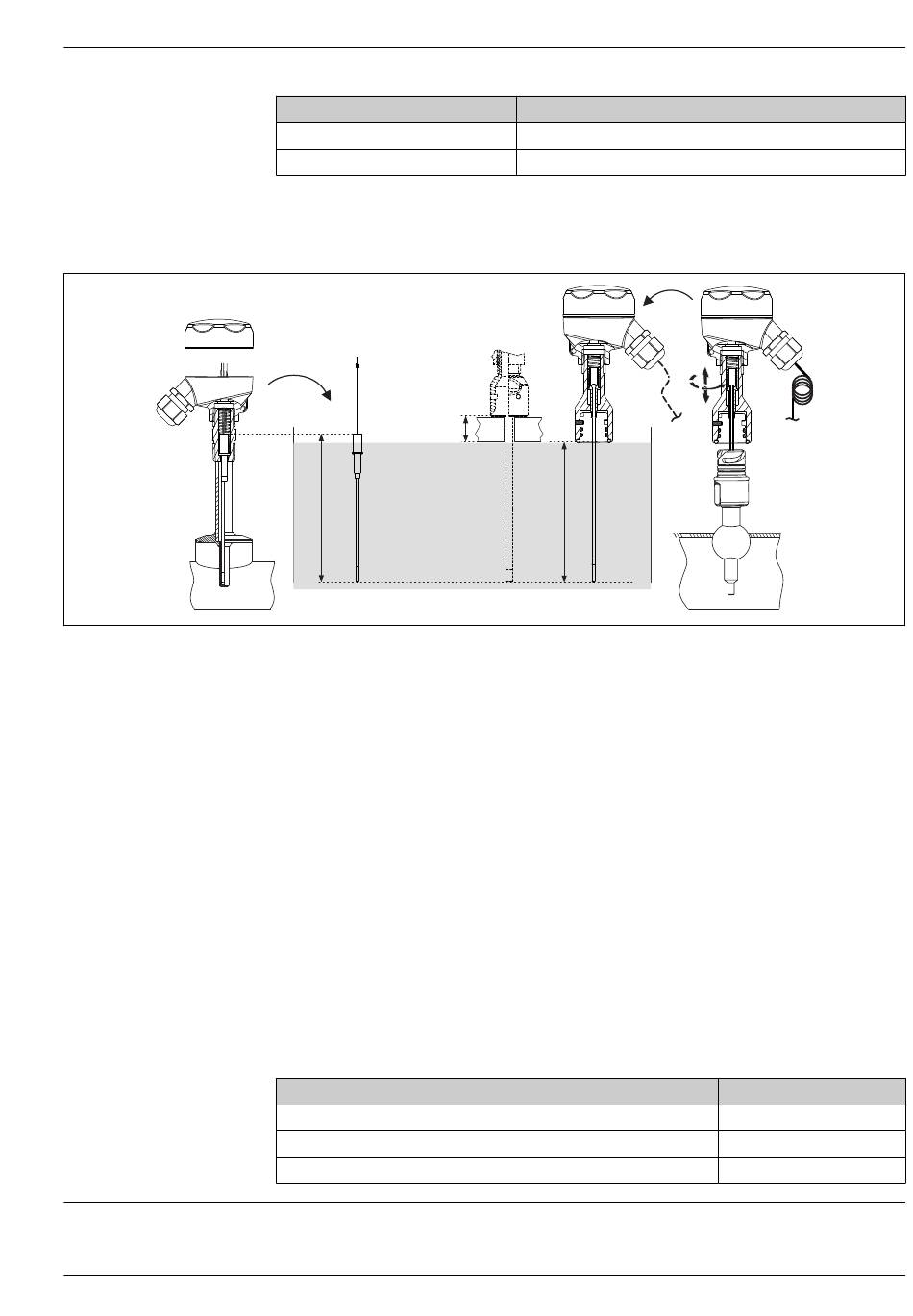

Einstecklängen bei Sensor-Kalibrierung
IL
Einstecklänge bei Werkskalibrierung oder Rekalibrierung vor Ort ohne iTHERM QuickNeck Halsrohr
ILa Einstecklänge bei Rekalibrierung vor Ort mit iTHERM QuickNeck Halsrohr
ΔL
Zusatzlänge, abhängig von der Kalibriereinrichtung, wenn der Messeinsatz nicht vollständig eingetaucht wer-
den kann
• Zur Überprüfung der tatsächlich vorhandenen Messgenauigkeiten der eingebauten Thermometer
ist es erforderlich, häufige zyklische Kalibrierungen des installierten Sensors vorzunehmen. Im
Normalfall wird der Messeinsatz für den Vergleich mit einem präzisen Referenzthermometer im
Kalibrierbad ausgebaut (siehe Grafik linker Teil).
• Die Verwendung des iTHERM QuickNeck erlaubt einen schnellen, werkzeuglosen Ausbau des Mes-
seinsatzes zu Kalibrierzwecken. Mit einer Drehung des Anschlusskopfes löst sich der komplette
obere Teil des Thermometers. Der Messeinsatz wird aus dem Schutzrohr gezogen und direkt in das
Kalibrierbad eingetaucht (siehe Grafik rechter Teil). Hierbei muss auf eine ausreichende Kabel-
länge geachtet werden, um das mobile Kalibrierbad mit angeschlossener Verdrahtung erreichen zu
können. Ist dies für die Kalibrierung nicht möglich, empfiehlt sich die Verwendung eines Geräte-
steckers.
Vorteile iTHERM QuickNeck:
• Erhebliche Zeiteinsparung bei Rekalibrierung (bis 20 min. je Messstelle)
• Vermeidung von Verdrahtungsfehlern beim Wiedereinbau
• Minimierung von Anlagenstillstandszeiten und somit Kosteneinsparung
Berechnungsformeln für IL* bei Rekalibrierung vor Ort mit iTHERM QuickNeck
Ausführung, mit M24x1,5 oder NPT ½"-Gewinde zum Anschlusskopf
Schutzrohrdurchmesser ⌀6 mm (0,24 in)
Schutzrohrdurchmesser ⌀9 mm (0,35 in)
Schutzrohrdurchmesser ⌀12,7 mm (¹⁄₂ in)
RTD Widerstandsthermometer
Mindesteinstecklänge IL in mm ohne Kopftransmitter
300 mm (11,81 in)
400 mm (15,75 in)
Ila
A0033648
Formel
IL* = U + T + 5 mm (0,2 in)
IL* = U + T - 25 mm (0,98 in)
IL* = U + T + 5 mm (0,2 in)
11
