4.2.1 Ventilblock

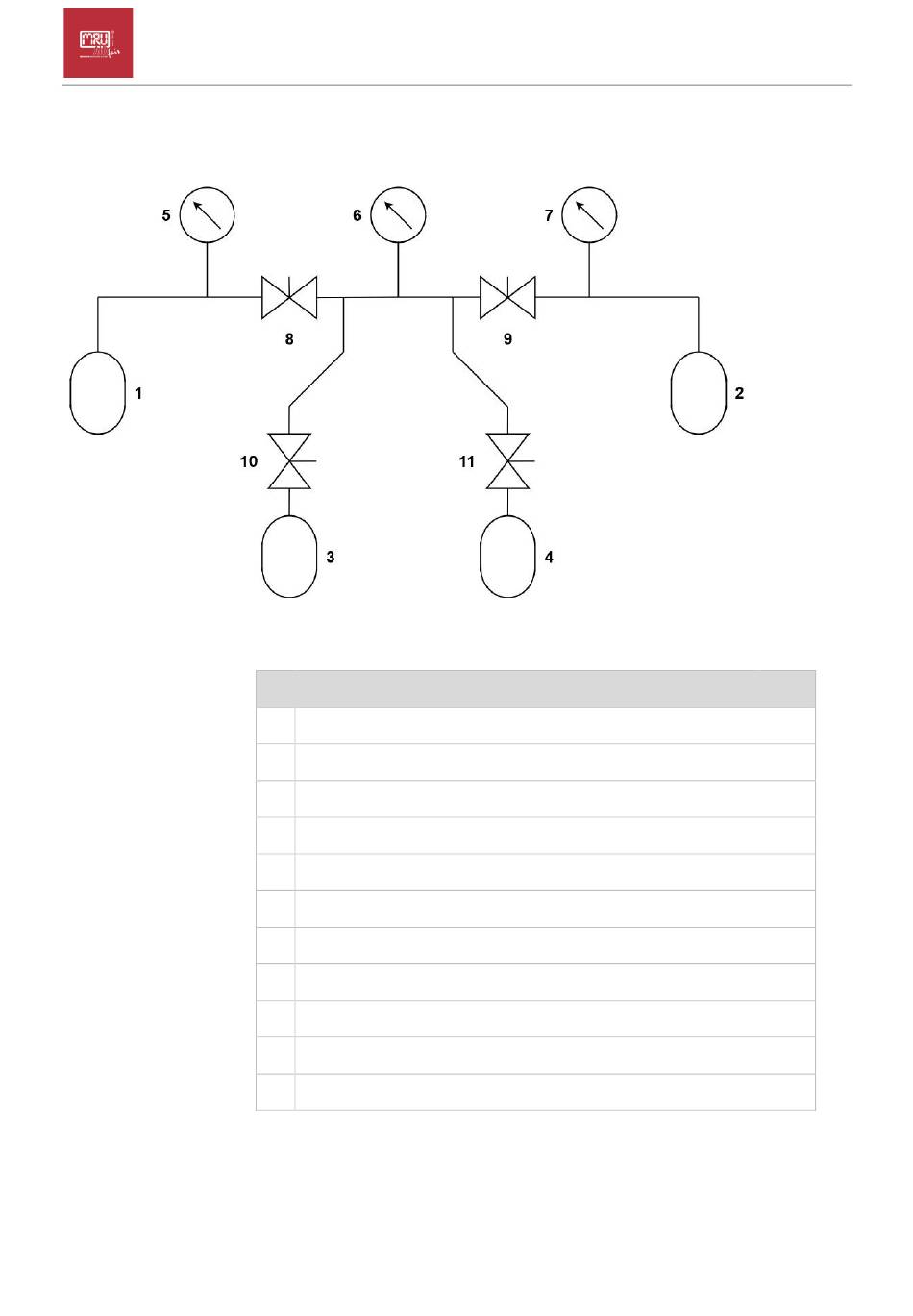

Bild 4: Ventilblock – Schematische Darstellung
# Beschreibung
1 Anschluss Niederdruckseite
2 Anschluss Hochdruckseite
3 Anschluss Kältemittel/Prüfgas
4 Anschluss Vakuumerzeugung
5 Drucksensor Niederdruckseite
6 Vakuumsensor
7 Drucksensor Hochdruckseite
8 Sperrventil Niederdruckseite
9 Sperrventil Hochdruckseite
10 Sperrventil Kältemittel/Prüfgas
11 Sperrventil Vakuumerzeugung
