4.2 Anschlüsse der Monteurhilfe
HINWEIS
Die Richtungsangaben gelten für die Sicht von vorn auf die
Monteurhilfe.
Anschluss an die Wärmepumpe oder Kälteanlage
• Am äußersten rechten Einschraubstutzen (Bild 2/7) wird der
Verbindungsschlauch zum Hochdruck angeschlossen.
• Am äußersten linken Einschraubstutzen (Bild 2/4) wird der
Verbindungsschlauch zum Niederdruck angeschlossen.
Anschluss an Kältemittel bzw. Prüfgas
Am linken mittleren Einschraubstutzen (Bild 2/5) wird der
Verbindungsschlauch zur Gasflasche (Kältemittel bzw. Prüfgas)
angeschlossen.
Anschluss an Vakuumpume
Am rechten mittleren (größeren) Einschraubstutzen (Bild 2/6) wird die
Vakuumpumpe angeschlossen.

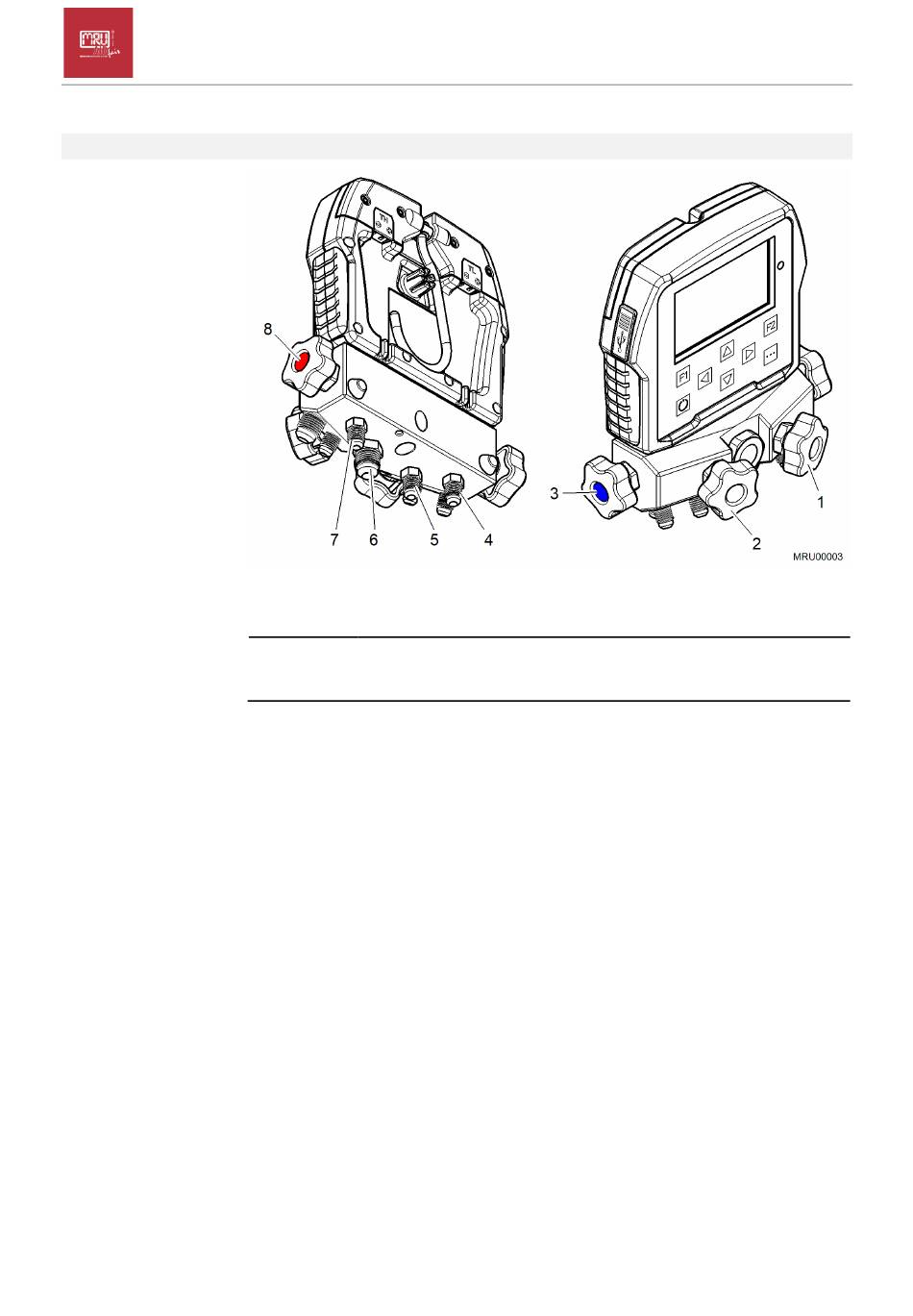

Bild 2 Anschlüsse
