4 Bedienung

4.1 Übersicht Monteurhilfe
Die Monteurhilfe ist ein tragbares Gerät und besteht aus einem
Ventilblock (Bild 1/7) aus Aluminium und einem Kunststoffgehäuse
(Bild 1/2) mit Display (Bild 1/1) und Bedienelementen (Bild 1/3).
Im Gehäuse befinden sich die Steuerungselemente für die
Messvorgänge und die Anzeige der Messergebnisse (Drücke und
Temperaturen) für die angeschlossene Wärmepumpe oder
Kälteanlage. Die Steuerungselemente werden über den aufladbaren
Akku versorgt. Der Akku unterhalb der Abdeckung (Bild 1/13) kann
über den USB-C-Anschluss (Bild 1/10) aufgeladen werden. Für
Wartungszwecke (z. B. Software-Aktualisierung oder Datentransfer)
kann die Monteurhilfe über den USB-C-Anschluss an einen Rechner
angeschlossen werden.
Wenn die Monteurhilfe über die beiden seitlichen Einschraubstutzen
und Verbindungsschläuche an eine Wärmepumpe oder Kälteanlage
angeschlossen ist, werden am Display die Anlagendrücke
(Niederdruck und Hochdruck) angezeigt.
An den beiden Typ-K-Buchsen (Thermoelement-Buchsen) (Bild 1/14)
kann der Typ-K-Stecker des kabelgebundenen Zubehörteils
"Temperaturzange" zur Temperaturmessung angeschlossen werden.
Dazu stehen 2 Typ-K-Buchsen zur Verfügung:

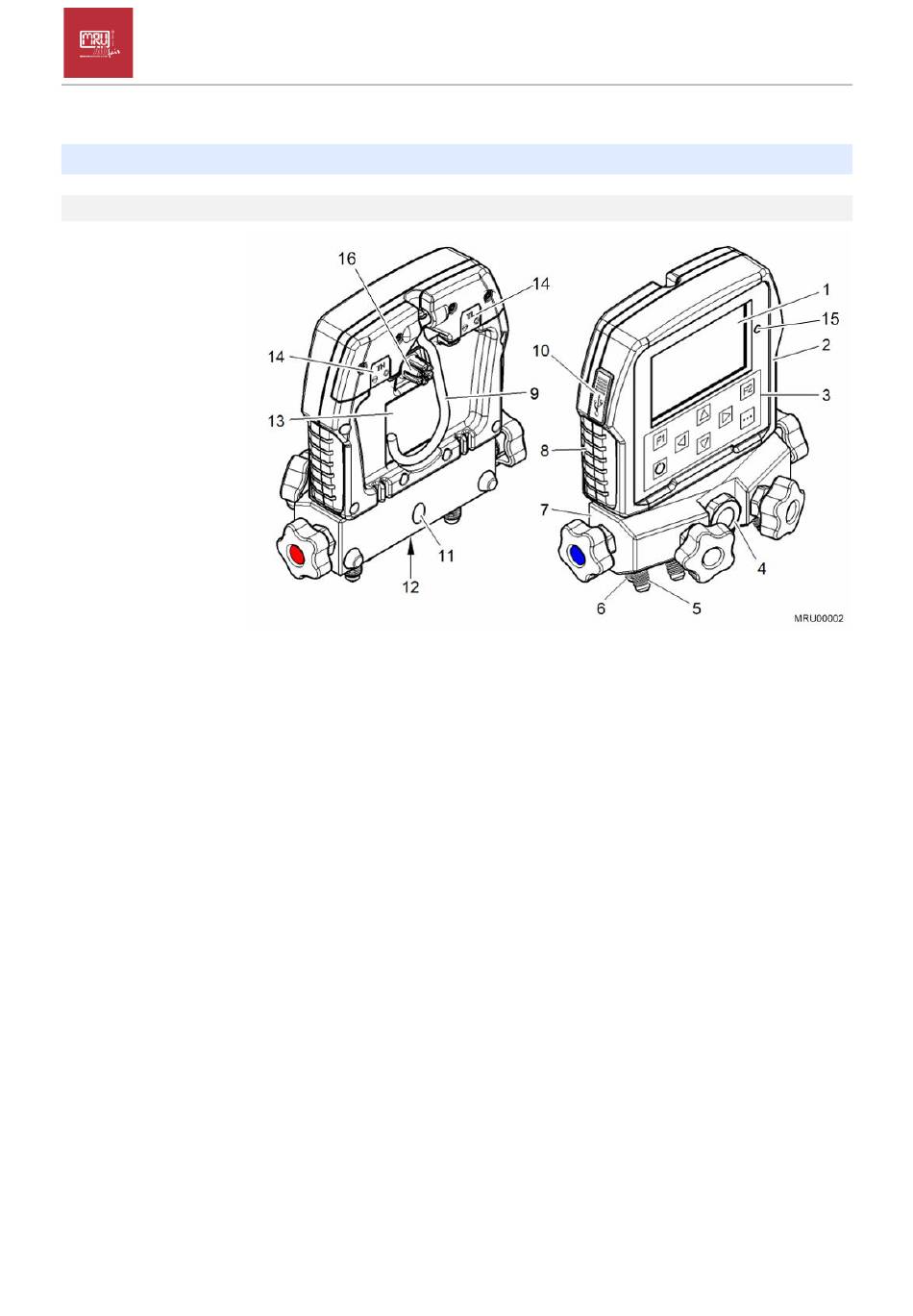

Bild 1 Übersicht Monteurhilfe
