Zentraler Pufferspeicher mit intelligenter Beladung: Logamatic 5000 LOAD plus-Technologie
FM-CM
6
WS...
WS...
WS...
T
T
1PH
FVS
FRS
BHKW Pufferspeicher

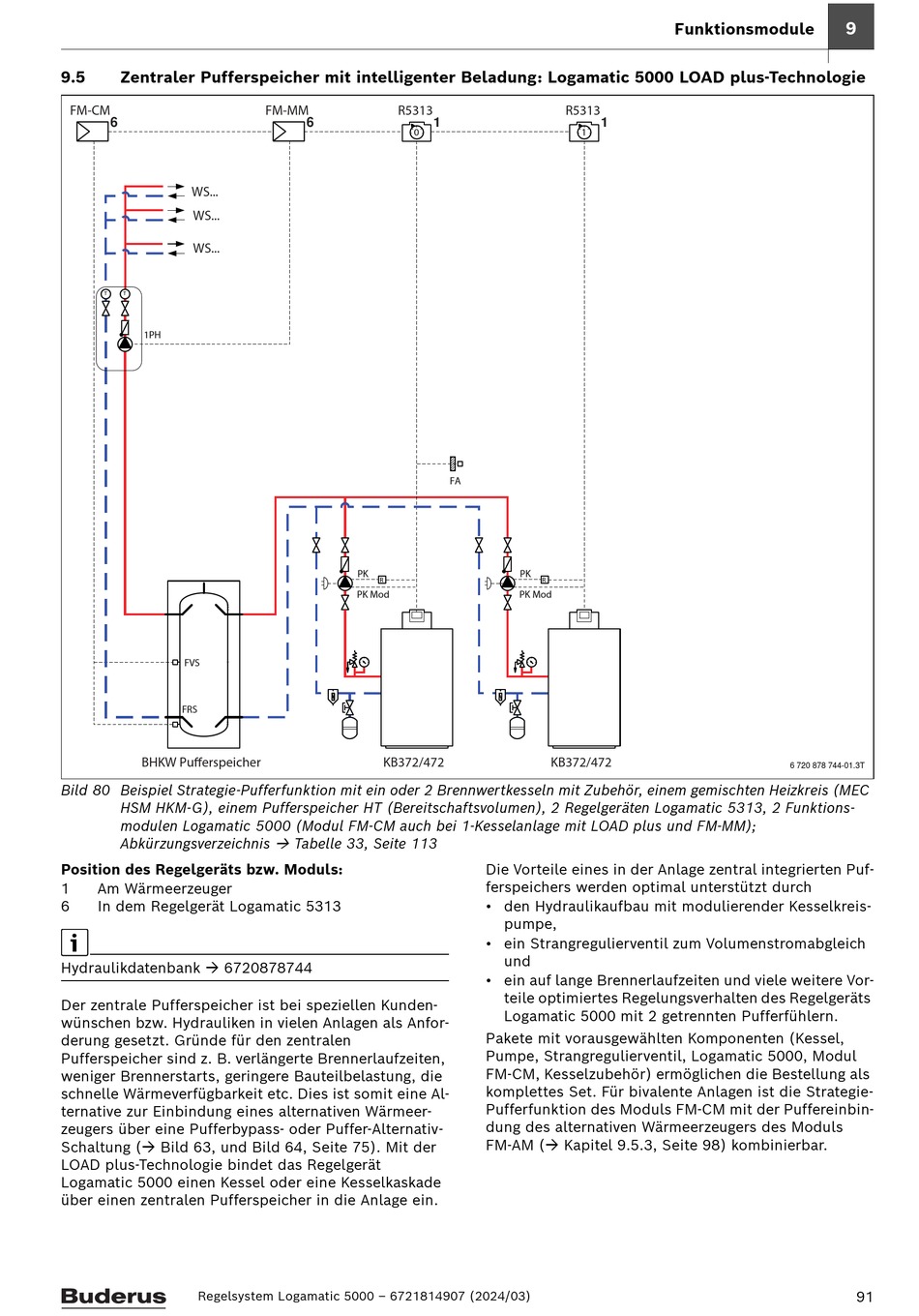

Bild 80 Beispiel Strategie-Pufferfunktion mit ein oder 2 Brennwertkesseln mit Zubehör, einem gemischten Heizkreis (MEC
HSM HKM-G), einem Pufferspeicher HT (Bereitschaftsvolumen), 2 Regelgeräten Logamatic 5313, 2 Funktions-
modulen Logamatic 5000 (Modul FM-CM auch bei 1-Kesselanlage mit LOAD plus und FM-MM);
Abkürzungsverzeichnis
Position des Regelgeräts bzw. Moduls:
1
Am Wärmeerzeuger
6
In dem Regelgerät Logamatic 5313
Hydraulikdatenbank 6720878744
Der zentrale Pufferspeicher ist bei speziellen Kunden-
wünschen bzw. Hydrauliken in vielen Anlagen als Anfor-
derung gesetzt. Gründe für den zentralen
Pufferspeicher sind z. B. verlängerte Brennerlaufzeiten,
weniger Brennerstarts, geringere Bauteilbelastung, die
schnelle Wärmeverfügbarkeit etc. Dies ist somit eine Al-
ternative zur Einbindung eines alternativen Wärmeer-
zeugers über eine Pufferbypass- oder Puffer-Alternativ-
Schaltung ( Bild 63, und Bild 64, Seite 75). Mit der
LOAD plus-Technologie bindet das Regelgerät
Logamatic 5000 einen Kessel oder eine Kesselkaskade
über einen zentralen Pufferspeicher in die Anlage ein.
Regelsystem Logamatic 5000 – 6721814907 (2024/03)
FM-MM
R5313
6
1
0
PK
R
PK Mod
KB372/472
Tabelle 33, Seite 113
R5313
1
1
FA
PK
R
PK Mod
KB372/472
Die Vorteile eines in der Anlage zentral integrierten Puf-
ferspeichers werden optimal unterstützt durch
• den Hydraulikaufbau mit modulierender Kesselkreis-
pumpe,
• ein Strangregulierventil zum Volumenstromabgleich
und
• ein auf lange Brennerlaufzeiten und viele weitere Vor-
teile optimiertes Regelungsverhalten des Regelgeräts
Logamatic 5000 mit 2 getrennten Pufferfühlern.
Pakete mit vorausgewählten Komponenten (Kessel,
Pumpe, Strangregulierventil, Logamatic 5000, Modul
FM-CM, Kesselzubehör) ermöglichen die Bestellung als
komplettes Set. Für bivalente Anlagen ist die Strategie-
Pufferfunktion des Moduls FM-CM mit der Puffereinbin-
dung des alternativen Wärmeerzeugers des Moduls
FM-AM ( Kapitel 9.5.3, Seite 98) kombinierbar.
