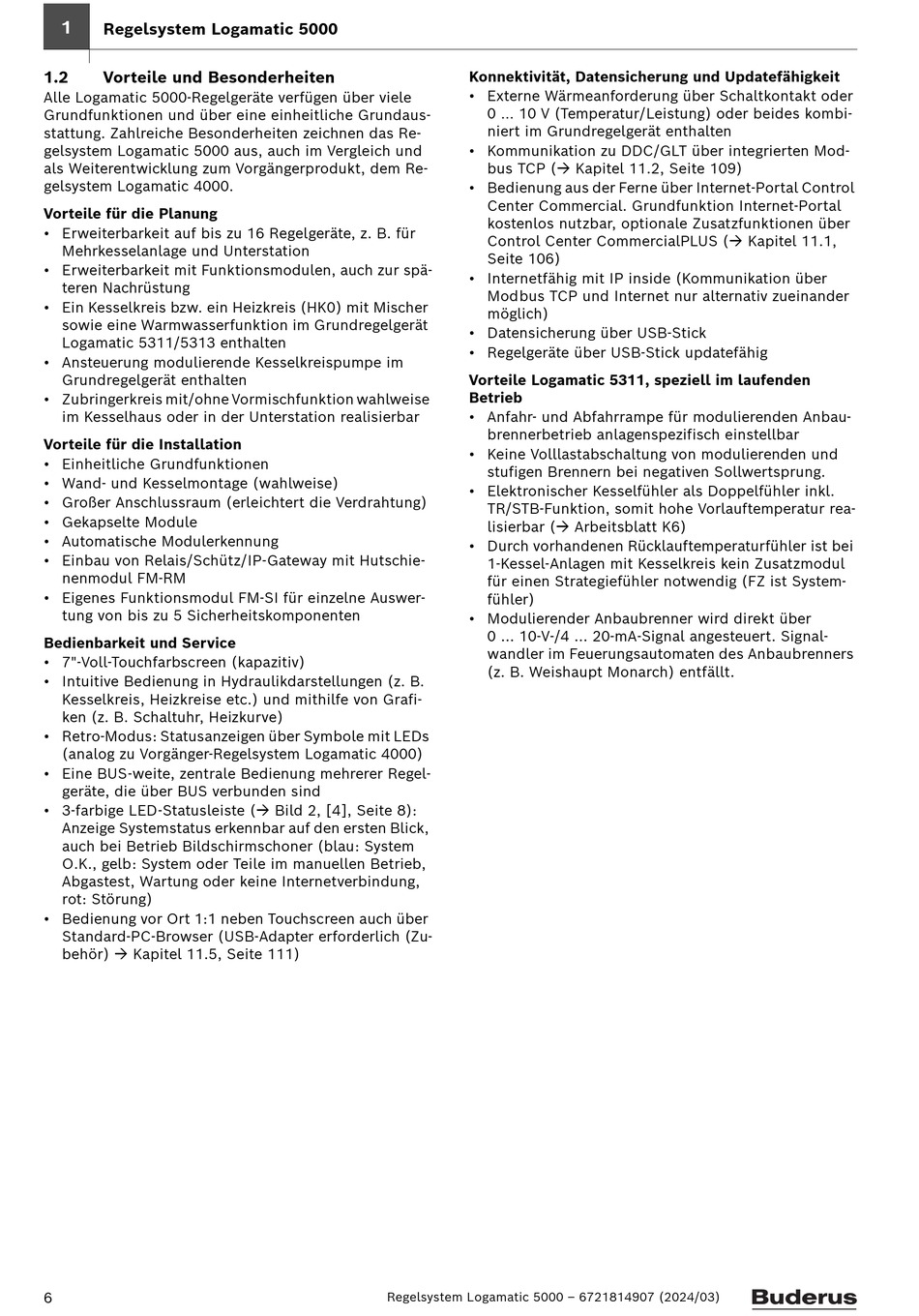

1
Regelsystem Logamatic 5000
1.2
Vorteile und Besonderheiten
Alle Logamatic 5000-Regelgeräte verfügen über viele
Grundfunktionen und über eine einheitliche Grundaus-
stattung. Zahlreiche Besonderheiten zeichnen das Re-
gelsystem Logamatic 5000 aus, auch im Vergleich und
als Weiterentwicklung zum Vorgängerprodukt, dem Re-
gelsystem Logamatic 4000.
Vorteile für die Planung
• Erweiterbarkeit auf bis zu 16 Regelgeräte, z. B. für
Mehrkesselanlage und Unterstation
• Erweiterbarkeit mit Funktionsmodulen, auch zur spä-
teren Nachrüstung
• Ein Kesselkreis bzw. ein Heizkreis (HK0) mit Mischer
sowie eine Warmwasserfunktion im Grundregelgerät
Logamatic 5311/5313 enthalten
• Ansteuerung modulierende Kesselkreispumpe im
Grundregelgerät enthalten
• Zubringerkreis mit/ohne Vormischfunktion wahlweise
im Kesselhaus oder in der Unterstation realisierbar
Vorteile für die Installation
• Einheitliche Grundfunktionen
• Wand- und Kesselmontage (wahlweise)
• Großer Anschlussraum (erleichtert die Verdrahtung)
• Gekapselte Module
• Automatische Modulerkennung
• Einbau von Relais/Schütz/IP-Gateway mit Hutschie-
nenmodul FM-RM
• Eigenes Funktionsmodul FM-SI für einzelne Auswer-
tung von bis zu 5 Sicherheitskomponenten
Bedienbarkeit und Service
• 7"-Voll-Touchfarbscreen (kapazitiv)
• Intuitive Bedienung in Hydraulikdarstellungen (z. B.
Kesselkreis, Heizkreise etc.) und mithilfe von Grafi-
ken (z. B. Schaltuhr, Heizkurve)
• Retro-Modus: Statusanzeigen über Symbole mit LEDs
(analog zu Vorgänger-Regelsystem Logamatic 4000)
• Eine BUS-weite, zentrale Bedienung mehrerer Regel-
geräte, die über BUS verbunden sind
• 3-farbige LED-Statusleiste ( Bild 2, [4], Seite 8):
Anzeige Systemstatus erkennbar auf den ersten Blick,
auch bei Betrieb Bildschirmschoner (blau: System
O.K., gelb: System oder Teile im manuellen Betrieb,
Abgastest, Wartung oder keine Internetverbindung,
rot: Störung)
• Bedienung vor Ort 1:1 neben Touchscreen auch über
Standard-PC-Browser (USB-Adapter erforderlich (Zu-
behör) Kapitel 11.5, Seite 111)
6
Konnektivität, Datensicherung und Updatefähigkeit
• Externe Wärmeanforderung über Schaltkontakt oder
0 ... 10 V (Temperatur/Leistung) oder beides kombi-
niert im Grundregelgerät enthalten
• Kommunikation zu DDC/GLT über integrierten Mod-
bus TCP ( Kapitel 11.2, Seite 109)
• Bedienung aus der Ferne über Internet-Portal Control
Center Commercial. Grundfunktion Internet-Portal
kostenlos nutzbar, optionale Zusatzfunktionen über
Control Center CommercialPLUS ( Kapitel 11.1,
Seite 106)
• Internetfähig mit IP inside (Kommunikation über
Modbus TCP und Internet nur alternativ zueinander
möglich)
• Datensicherung über USB-Stick
• Regelgeräte über USB-Stick updatefähig
Vorteile Logamatic 5311, speziell im laufenden
Betrieb
• Anfahr- und Abfahrrampe für modulierenden Anbau-
brennerbetrieb anlagenspezifisch einstellbar
• Keine Volllastabschaltung von modulierenden und
stufigen Brennern bei negativen Sollwertsprung.
• Elektronischer Kesselfühler als Doppelfühler inkl.
TR/STB-Funktion, somit hohe Vorlauftemperatur rea-
lisierbar ( Arbeitsblatt K6)
• Durch vorhandenen Rücklauftemperaturfühler ist bei
1-Kessel-Anlagen mit Kesselkreis kein Zusatzmodul
für einen Strategiefühler notwendig (FZ ist System-
fühler)
• Modulierender Anbaubrenner wird direkt über
0 ... 10-V-/4 ... 20-mA-Signal angesteuert. Signal-
wandler im Feuerungsautomaten des Anbaubrenners
(z. B. Weishaupt Monarch) entfällt.
Regelsystem Logamatic 5000 – 6721814907 (2024/03)
