1
Regelsystem Logamatic 5000
1.1
Logamatic 5000 – Übersicht Regelgeräte, Grundfunktionen und modulare Erweiterbarkeit
Regelgeräte für Ein- und Mehrkesselanlagen sowie für Unterstationen und Autarkregler
Bedarfsgerechte mo-
Kesselkreis mit Pumpe
dulierende Ansteue-
und/oder Stellglied
rung von hocheffizien-
(nur alternativ zum
ten Kesselkreispum-
Heizkreis)
pen (0 ... 10 V)
FM-MW
1 Heizkreis mit/ohne Mischer
1 WW-Kreis mit Zirkulationspumpe
Je ein Eingang z. B. für Aufschaltung einer Pumpenstörung
Eingang für externe Anforderung HK und Eingang für
Aktivierung thermische Desinfektion
Max. 1 Modul je Regelgerät
Anschlussmöglichkeit einer Fernbedienung BFU
FM-CM
Einbindung von bis zu 4 konventionellen Wärme-
erzeugern in die Heizungsanlage
Beliebige Heizkesselkombinationen
Parametrierbare Folgeumkehr der
Heizkessel
Einbindung eines Strategiepufferspeichers
Max. 4 Module je Regelgerät
SM100
Solarmodul für Solaranlage zur Trinkwassererwärmung
Info aktuelle Solardaten und Solarertrag über
Logamatic 5000
Bedienung mit grafischer Hydraulik-Auswahl und -Anzeige
über Bedieneinheit SC300
Logamatic 5310
Grundfunktionen Regelgeräte für Folgekessel sowie für übergeordnete Ansteuerung (GLT)
Bedarfsgerechte mo-
dulierende Ansteue-
Kesselkreis mit Pumpe
rung von hocheffizien-
und/oder Stellglied
ten Kesselkreispum-
pen (0 ... 10 V)

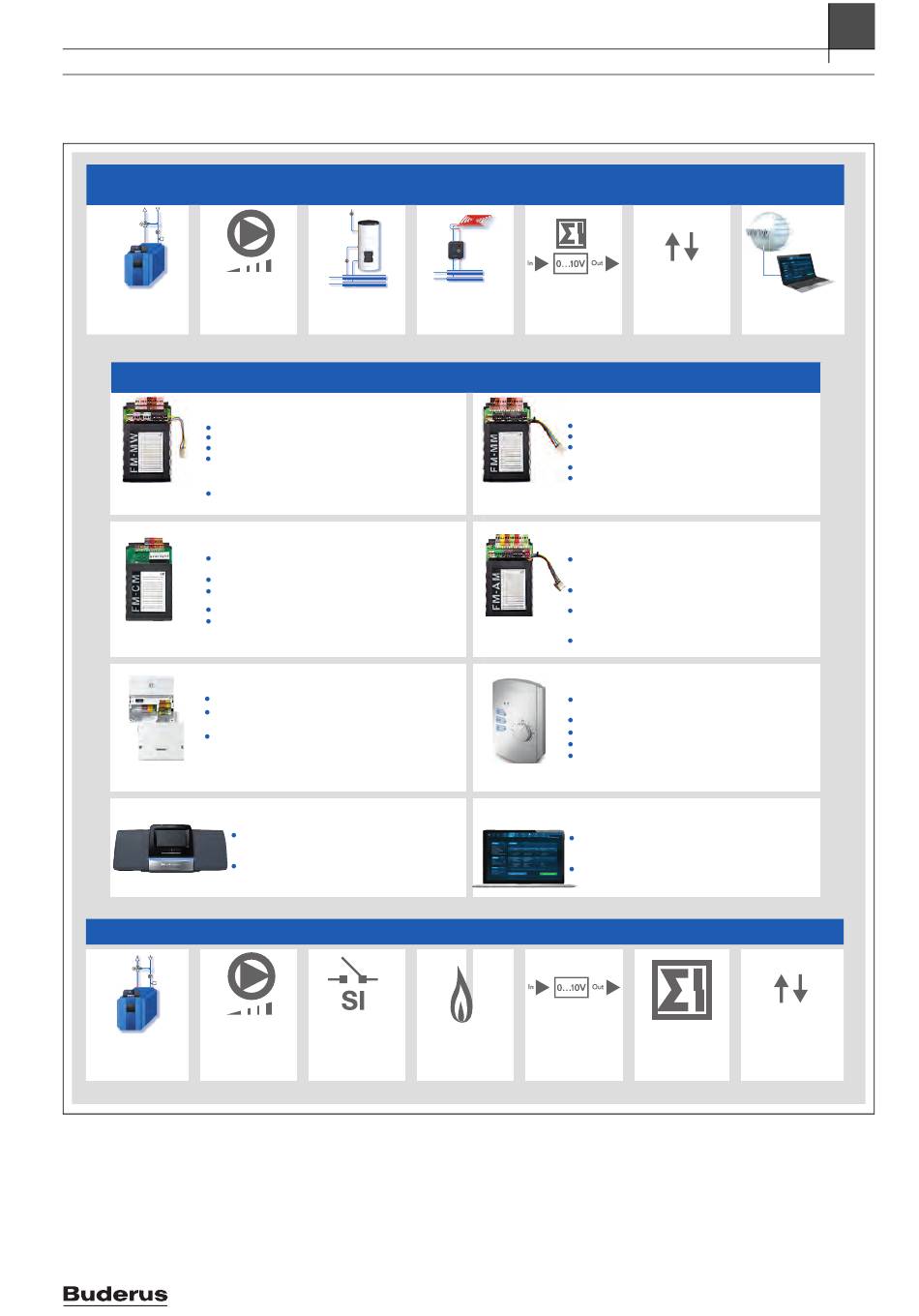

Bild 1
Übersicht Logamatic 5000
Regelsystem Logamatic 5000 – 6721814907 (2024/03)
Grundfunktionen der modular erweiterbaren
1 Warmwasserspei-
cher mit Zirkulation
Regelgeräte 5311 und 5313 modular erweiterbar mit
Regelgerät für die Erweiterung mit 4 zusätzlichen
Funktionsmodulen oder zum Einsatz als Unterstation
ohne Bedienoberfläche
Buskommunikation zu weiteren Regelgeräten
Logamatic 5000
Anschluss von bis zu
4 externen Sicher-
heitskomponenten
Regelsystem Logamatic 5000
1 Heizkreis (mit/ohne
Wärmeanforderung
Mischer, nur alternativ
über 0 ... 10 V und
zum Kesselkreis)
Sammelstörmeldung
FM-MM
2 Heizkreise mit/ohne Mischer
Anschlussmöglichkeit je einer Fernbedienung BFU
Je ein Eingang z. B. für Aufschaltung einer
Pumpenstörung
Je ein Eingang für externe Anforderung
Max. 4 Module je Regelgerät
FM-AM
Einbindung einer alternativen Wärmeerzeugung, wie z. B.
eines BHKWs, einer Gas-Wärmepumpe und/oder eines
Pufferspeichers
Anforderung eines „automatischen" alternativen Wärme-
erzeugers über potenzialfreien Kontakt
Direkte Kommunikation zu EC Power- und Tedom-
BHKW sowie Wärmepumpen Logatherm WLW276
und WLW286 über MOD-BUS
Max. 1 Modul je Regelgerät
Fernbedienung BFU
Einfache, benutzerfreundliche Bedienung eines
Heizkreises
Betriebsartumschaltung mit Tag-/Nacht-/Automatik-Tasten
Drehknopf zur Einstellung Raumtemperatur
Integrierter oder externer Raumtemperaturfühler
Störungsanzeige über LED
Fernwirktechnik
Erweiterung der serienmäßigen Fernwirkfunktionen um
Zugriff auf die Serviceebene, Datenaufzeichnung,
Benutzerverwaltung und Leitstellenfunktionalitäten
Benötigtes Zubehör: integrierbares Gateway und Portal-
nutzung
Wärmeanforderung
Ansteuerung von stu-
über Kontakt oder
figen bzw. modulie-
0 ... 10 V und Rück-
renden Brennern
meldung aktuelle Leis-
tung über 0 ... 10 V
Ethernet (IP) sowie
Monitoring
MOD-BUS-TCP/IP-
und Parametrierung der
und MOD-BUS-RTU-
Bedienebene über
Schnittstelle
Internet
Sammelstörmeldung
MOD-BUS-TCP/IP-
sowie Kontakt zur
und MOD-BUS-RTU-
externen Sperrung
Schnittstelle
0010048279-001
