3

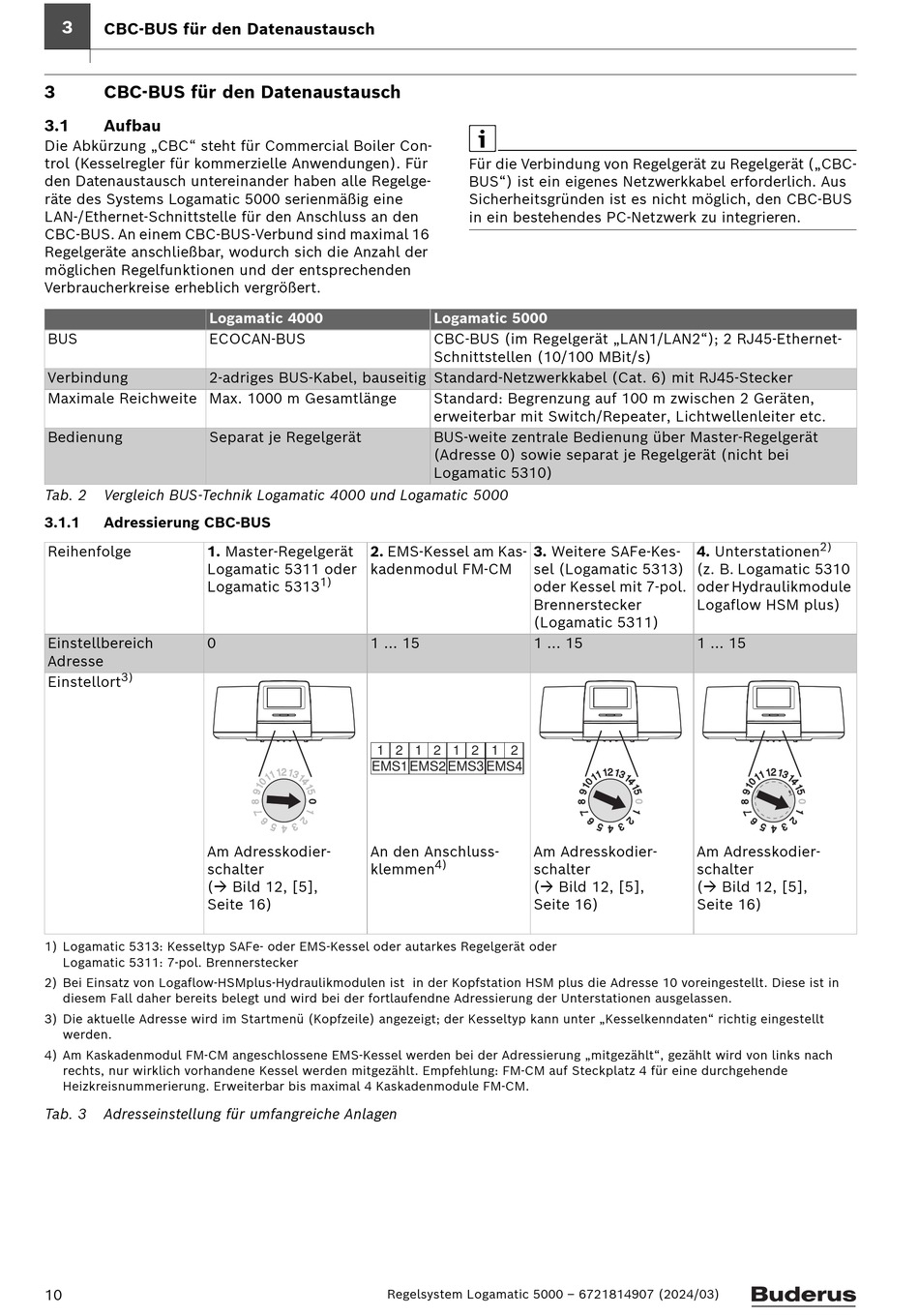

CBC-BUS für den Datenaustausch
3
CBC-BUS für den Datenaustausch
3.1
Aufbau
Die Abkürzung „CBC" steht für Commercial Boiler Con-
trol (Kesselregler für kommerzielle Anwendungen). Für
den Datenaustausch untereinander haben alle Regelge-
räte des Systems Logamatic 5000 serienmäßig eine
LAN-/Ethernet-Schnittstelle für den Anschluss an den
CBC-BUS. An einem CBC-BUS-Verbund sind maximal 16
Regelgeräte anschließbar, wodurch sich die Anzahl der
möglichen Regelfunktionen und der entsprechenden
Verbraucherkreise erheblich vergrößert.
Logamatic 4000
BUS
ECOCAN-BUS
Verbindung
2-adriges BUS-Kabel, bauseitig Standard-Netzwerkkabel (Cat. 6) mit RJ45-Stecker
Maximale Reichweite Max. 1000 m Gesamtlänge
Bedienung
Separat je Regelgerät
Tab. 2
Vergleich BUS-Technik Logamatic 4000 und Logamatic 5000
3.1.1
Adressierung CBC-BUS
Reihenfolge
1. Master-Regelgerät
Logamatic 5311 oder
Logamatic 5313
Einstellbereich
0
Adresse
3)
Einstellort
Am Adresskodier-
schalter
( Bild 12, [5],
Seite 16)
1) Logamatic 5313: Kesseltyp SAFe- oder EMS-Kessel oder autarkes Regelgerät oder
Logamatic 5311: 7-pol. Brennerstecker
2) Bei Einsatz von Logaflow-HSMplus-Hydraulikmodulen ist in der Kopfstation HSM plus die Adresse 10 voreingestellt. Diese ist in
diesem Fall daher bereits belegt und wird bei der fortlaufendne Adressierung der Unterstationen ausgelassen.
3) Die aktuelle Adresse wird im Startmenü (Kopfzeile) angezeigt; der Kesseltyp kann unter „Kesselkenndaten" richtig eingestellt
werden.
4) Am Kaskadenmodul FM-CM angeschlossene EMS-Kessel werden bei der Adressierung „mitgezählt", gezählt wird von links nach
rechts, nur wirklich vorhandene Kessel werden mitgezählt. Empfehlung: FM-CM auf Steckplatz 4 für eine durchgehende
Heizkreisnummerierung. Erweiterbar bis maximal 4 Kaskadenmodule FM-CM.
Tab. 3
Adresseinstellung für umfangreiche Anlagen
10
Für die Verbindung von Regelgerät zu Regelgerät („CBC-
BUS") ist ein eigenes Netzwerkkabel erforderlich. Aus
Sicherheitsgründen ist es nicht möglich, den CBC-BUS
in ein bestehendes PC-Netzwerk zu integrieren.
Logamatic 5000
CBC-BUS (im Regelgerät „LAN1/LAN2"); 2 RJ45-Ethernet-
Schnittstellen (10/100 MBit/s)
Standard: Begrenzung auf 100 m zwischen 2 Geräten,
erweiterbar mit Switch/Repeater, Lichtwellenleiter etc.
BUS-weite zentrale Bedienung über Master-Regelgerät
(Adresse 0) sowie separat je Regelgerät (nicht bei
Logamatic 5310)
2. EMS-Kessel am Kas-
kadenmodul FM-CM
1)
1 ... 15
1 2
1 2
1 2
1 2
EMS1
EMS2
EMS3
EMS4
An den Anschluss-
4)
klemmen
Regelsystem Logamatic 5000 – 6721814907 (2024/03)
3. Weitere SAFe-Kes-
4. Unterstationen
sel (Logamatic 5313)
(z. B. Logamatic 5310
oder Kessel mit 7-pol.
oder Hydraulikmodule
Brennerstecker
Logaflow HSM plus)
(Logamatic 5311)
1 ... 15
1 ... 15
Am Adresskodier-
Am Adresskodier-
schalter
schalter
( Bild 12, [5],
( Bild 12, [5],
Seite 16)
Seite 16)
2)
