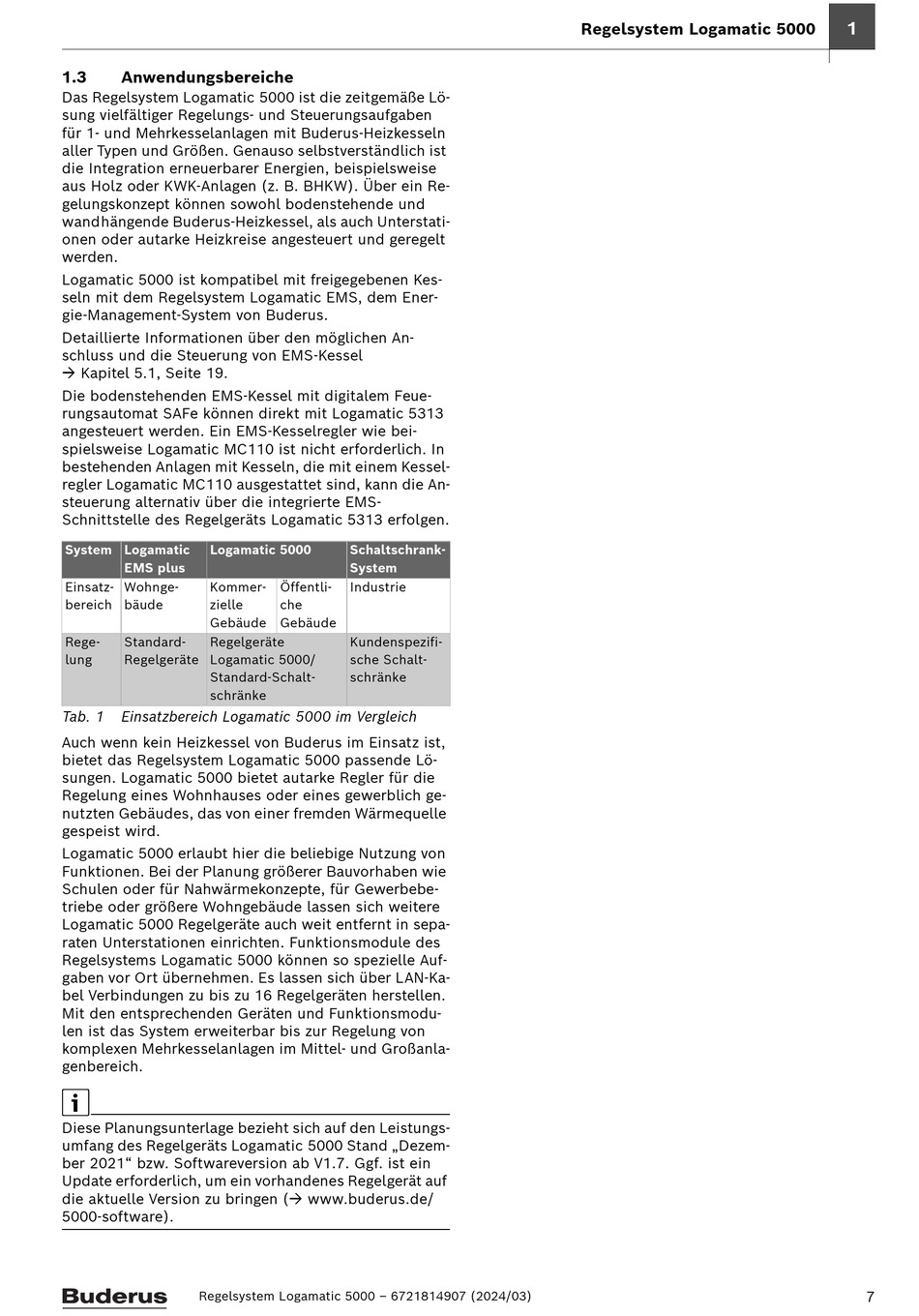

1.3
Anwendungsbereiche
Das Regelsystem Logamatic 5000 ist die zeitgemäße Lö-
sung vielfältiger Regelungs- und Steuerungsaufgaben
für 1- und Mehrkesselanlagen mit Buderus-Heizkesseln
aller Typen und Größen. Genauso selbstverständlich ist
die Integration erneuerbarer Energien, beispielsweise
aus Holz oder KWK-Anlagen (z. B. BHKW). Über ein Re-
gelungskonzept können sowohl bodenstehende und
wandhängende Buderus-Heizkessel, als auch Unterstati-
onen oder autarke Heizkreise angesteuert und geregelt
werden.
Logamatic 5000 ist kompatibel mit freigegebenen Kes-
seln mit dem Regelsystem Logamatic EMS, dem Ener-
gie-Management-System von Buderus.
Detaillierte Informationen über den möglichen An-
schluss und die Steuerung von EMS-Kessel
Kapitel 5.1, Seite 19.
Die bodenstehenden EMS-Kessel mit digitalem Feue-
rungsautomat SAFe können direkt mit Logamatic 5313
angesteuert werden. Ein EMS-Kesselregler wie bei-
spielsweise Logamatic MC110 ist nicht erforderlich. In
bestehenden Anlagen mit Kesseln, die mit einem Kessel-
regler Logamatic MC110 ausgestattet sind, kann die An-
steuerung alternativ über die integrierte EMS-
Schnittstelle des Regelgeräts Logamatic 5313 erfolgen.
System Logamatic
Logamatic 5000
EMS plus
Einsatz-
Wohnge-
Kommer-
bereich
bäude
zielle
Gebäude
Rege-
Standard-
Regelgeräte
lung
Regelgeräte
Logamatic 5000/
Standard-Schalt-
schränke
Tab. 1
Einsatzbereich Logamatic 5000 im Vergleich
Auch wenn kein Heizkessel von Buderus im Einsatz ist,
bietet das Regelsystem Logamatic 5000 passende Lö-
sungen. Logamatic 5000 bietet autarke Regler für die
Regelung eines Wohnhauses oder eines gewerblich ge-
nutzten Gebäudes, das von einer fremden Wärmequelle
gespeist wird.
Logamatic 5000 erlaubt hier die beliebige Nutzung von
Funktionen. Bei der Planung größerer Bauvorhaben wie
Schulen oder für Nahwärmekonzepte, für Gewerbebe-
triebe oder größere Wohngebäude lassen sich weitere
Logamatic 5000 Regelgeräte auch weit entfernt in sepa-
raten Unterstationen einrichten. Funktionsmodule des
Regelsystems Logamatic 5000 können so spezielle Auf-
gaben vor Ort übernehmen. Es lassen sich über LAN-Ka-
bel Verbindungen zu bis zu 16 Regelgeräten herstellen.
Mit den entsprechenden Geräten und Funktionsmodu-
len ist das System erweiterbar bis zur Regelung von
komplexen Mehrkesselanlagen im Mittel- und Großanla-
genbereich.
Diese Planungsunterlage bezieht sich auf den Leistungs-
umfang des Regelgeräts Logamatic 5000 Stand „Dezem-
ber 2021" bzw. Softwareversion ab V1.7. Ggf. ist ein
Update erforderlich, um ein vorhandenes Regelgerät auf
die aktuelle Version zu bringen ( www.buderus.de/
5000-software).
Regelsystem Logamatic 5000 – 6721814907 (2024/03)
Schaltschrank-
System
Öffentli-
Industrie
che
Gebäude
Kundenspezifi-
sche Schalt-
schränke
Regelsystem Logamatic 5000
