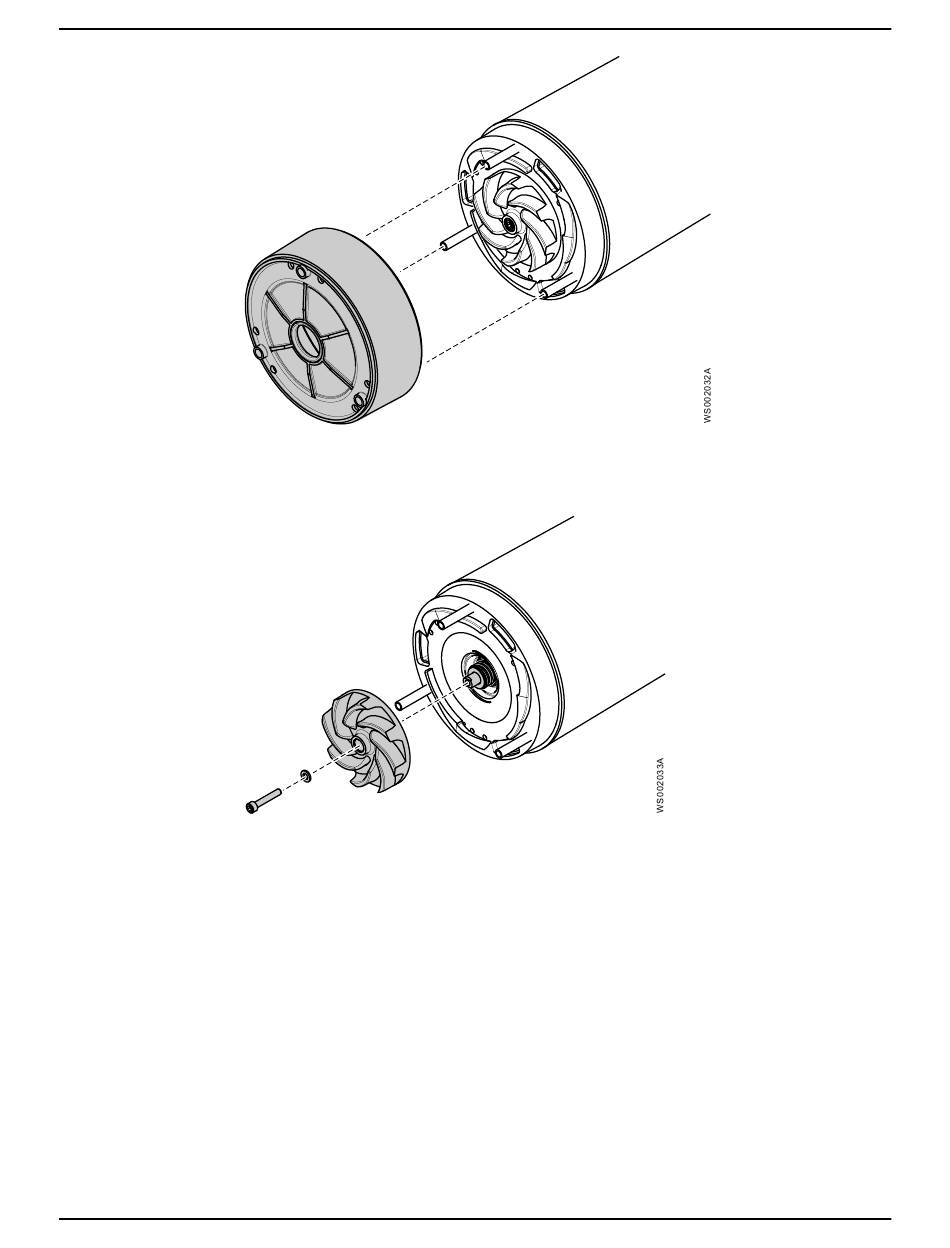

3. Ausbau des Laufrades:
a) Entfernen Sie Laufradschraube und -unterlegscheibe.
b) Ziehen Sie das Laufrad ab.
6.5.2 Montage des Laufrades
1. Vorbereitung der Welle: Entfernen Sie eventuelle Fehler mit feinem Schmirgelpapier.
Das Wellenende muss sauber und gratfrei sein.
2. Prüfen Sie, dass die Laufradschraube sauber und leicht in das Wellenende zu schrauben
ist.
Dadurch dreht sich die Welle nicht mit der Laufradschraube mit.
3. Befestigen Sie das Laufrad:
a) Setzen Sie die Unterlegscheibe auf die Laufradschraube.
b) Montieren Sie das Laufrad.
2004 Ready 4, 4L Montage-, Betriebs- und Wartungshandbuch
Stellen Sie sicher, dass die Mitte der Laufrad-Nabenscheibe mit dem geschlitzten
Wellenende ausgerichtet ist.
