WARNUNG: Gefahr durch Elektrizität
Gefahr eines elektrischen Schlages oder von Verbrennungen. Sie müssen eine zusätzliche
Erdschlussschutzvorrichtung an die geerdeten Anschlüsse anschließen, wenn Personen
möglicherweise in Kontakt mit Flüssigkeiten kommen können, die auch mit Pumpe oder
Fördermedien in Berührung kommen.
Länge des Schutzleiters
Der Schutzleiter muss 180 mm (7.1 Zoll) länger als die stromführenden Leiter im
Anschlusskasten des Produktes sein.
Prüfen Sie die Erdung auf Durchgängigkeit
HINWEIS:
Die beiden Schutzleiter in der Pumpe sind über den gleichen Leiter an Erde angeschlossen.
Prüfen Sie die Erdung auf Durchgängigkeit.

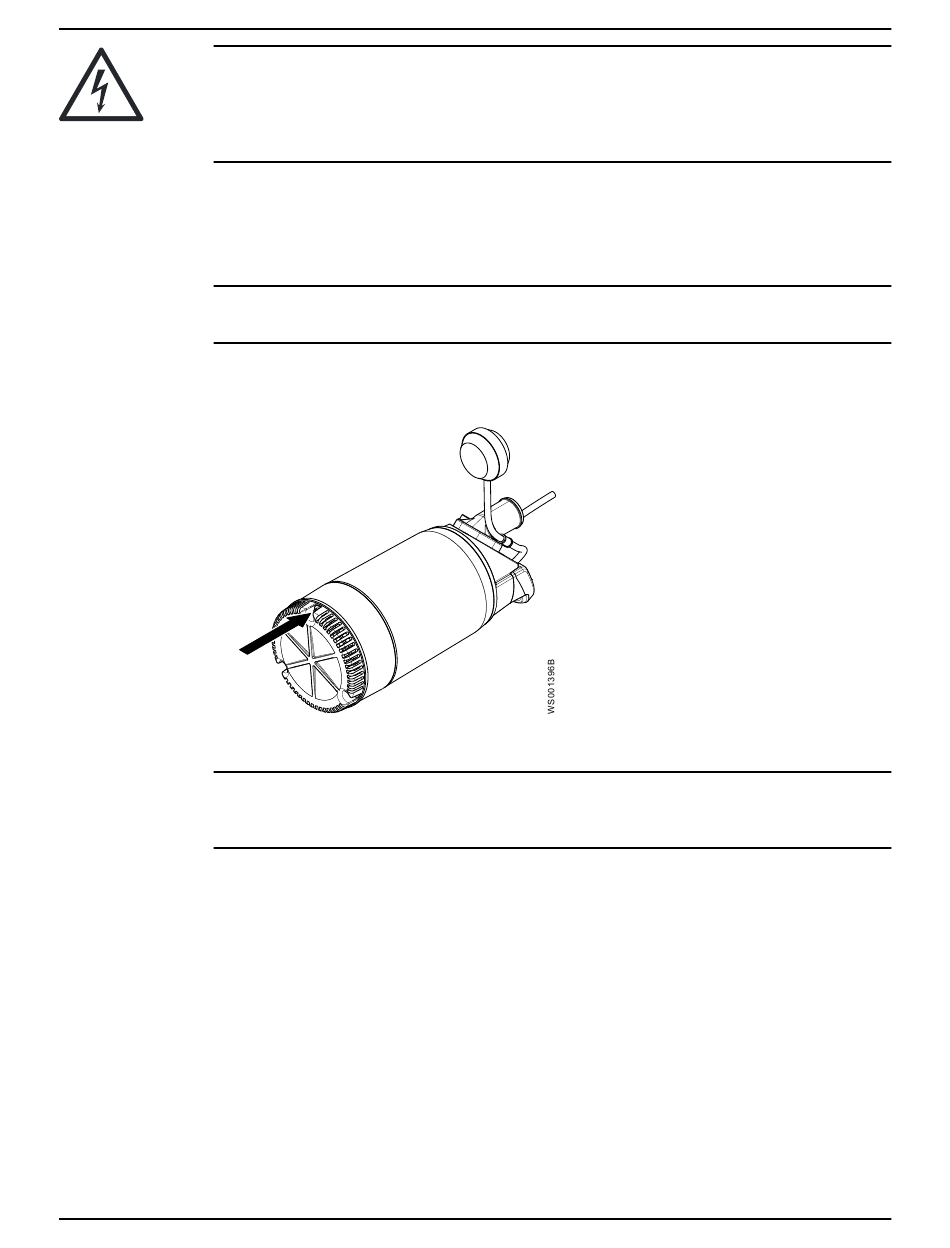

Messen Sie zwischen dem Schutzleiter im Motorkabel und einer der
Befestigungsschrauben des Siebs.
4.4.3 Anschluss des Motorkabels an die Pumpe
HINWEIS:
Eine Leckage in elektrische Teile kann zu Geräteschäden oder zum Auslösen von
Sicherungen führen. Halten Sie das Ende des Motorkabels jederzeit trocken.
1. Sehen Sie auf dem Datenschild nach, welche Schaltung für die Stromversorgung
notwendig ist.
2. Schließen Sie die Leiter des Motorkabels, einschließlich der Erde, an die Klemme oder
die Anlassereinheit an.
3. Stellen Sie sicher, dass die Pumpe korrekt an eine Erdung angeschlossen ist.
4. Ziehen Sie die Kabeleinführung an der untersten Position fest an.
Die Dichtungshülse und die Scheiben müssen auf den Außendurchmesser des Kabels
abgestimmt sein.
