Gehen Sie wie folgt vor, um das Gerät an einem Standard-Baugruppenträger (48 cm
[19 in]) zu montieren:
1.
2.
3.
4.
2.3.2
Montage des Geräts auf Hutschiene
Für die Montage auf einer Hutschiene kann der RUGGEDCOM RX1536 mit Panel-/
Hutschienenadaptern ausgestattet werden, die auf jeder Seite des Gehäuses
vorinstalliert werden. Mit Hilfe der Adapter kann das Gerät auf eine Hutschiene
(35 mm oder 1,4 in) geschoben werden.
RUGGEDCOM RX1536
Montagehandbuch, 04/2022, C79000-G8900-1488-04
Vergewissern Sie sich, dass die Baugruppenträgeradapter auf der korrekten Seite
des Gehäuses installiert sind.
•
Installieren Sie die Baugruppenträgeradapter auf der Gehäuserückseite,
damit die Module und Ports zugänglich sind.
•
Installieren Sie die Baugruppenträgeradapter auf der Gehäusevorderseite,
damit die Management-Ports und LEDs zugänglich sind.
Hinweis
Das Gehäuse besitzt mehrere Montagebohrungen, so dass die
Baugruppenträgeradapter in bis zu 25 mm (1 in) Abstand von der Vorderseite
des Geräts installiert werden können.
1
3
Rückseite
1
Vorderseite
2
Baugruppenträgeradapter
3

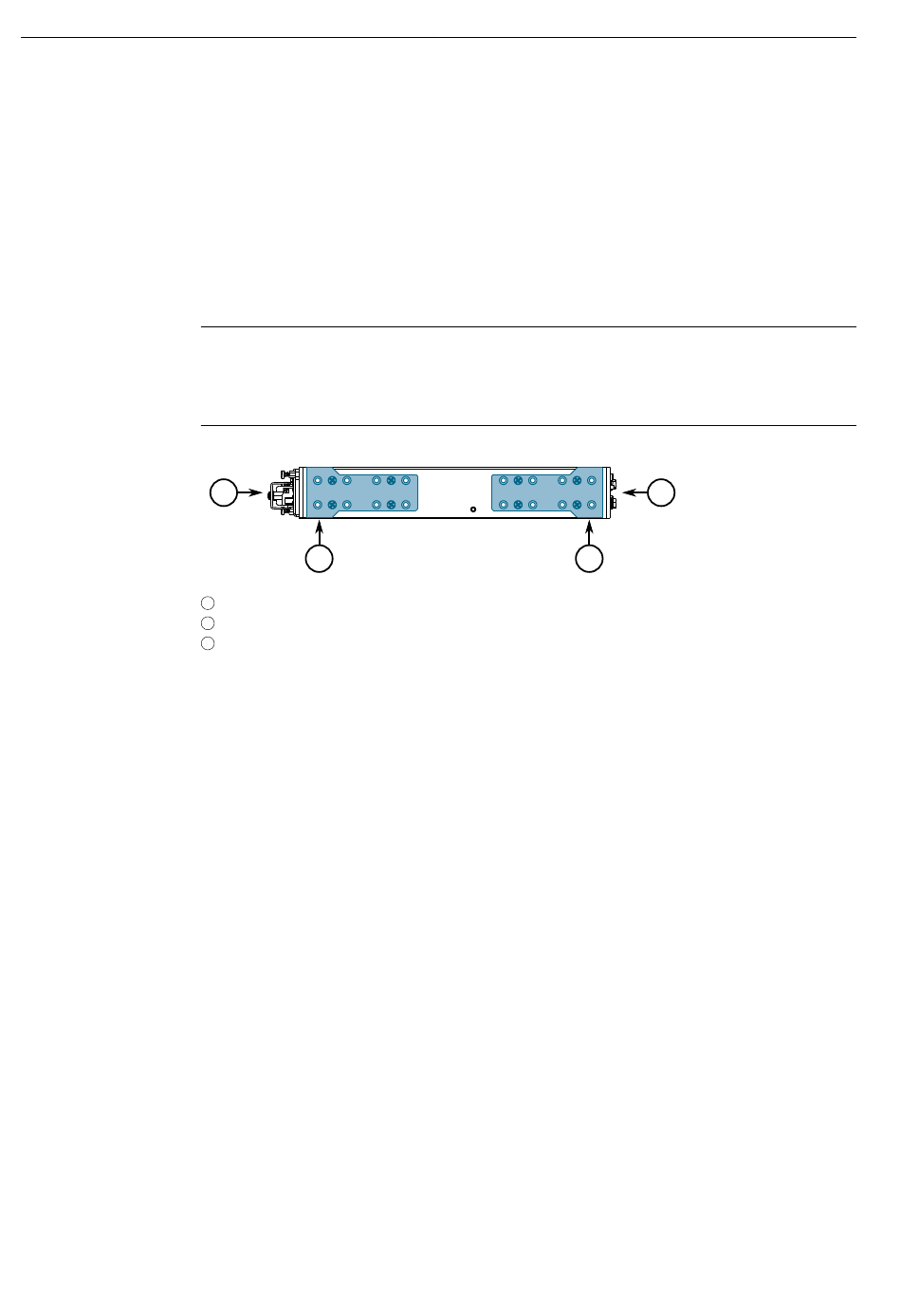

Abbildung 2.1
Adapter für die Montage im Baugruppenträger
Zum Schutz vor Schwingungen montieren Sie die Adapter gegebenenfalls auf
der gegenüberliegenden Seite des Geräts.
Schieben Sie das Gerät in den Baugruppenträger.
Fixieren Sie die Adapter mit den mitgelieferten Befestigungen am
Baugruppenträger.
Installieren des Geräts
2.3.2 Montage des Geräts auf Hutschiene
2
3
9
