4.4.1
OSSDs
8020168/1P47/2024-10-21 | SICK
Irrtümer und Änderungen vorbehalten
Sicherheitsschalter mit lokalen Ein- und Ausgängen können direkt in die Maschinen‐
steuerung eingebunden werden.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Stellen Sie sicher, dass die folgenden steuerungstechnischen und elektrischen
►
Voraussetzungen erfüllt sind, damit die Schutzfunktion erfüllt werden kann.
•
Die Ausgangssignale eines OSSD-Paars dürfen nicht miteinander verbunden wer‐
den.
•
In der Maschinensteuerung müssen die beiden Signale eines OSSD-Paars
getrennt voneinander verarbeitet werden.

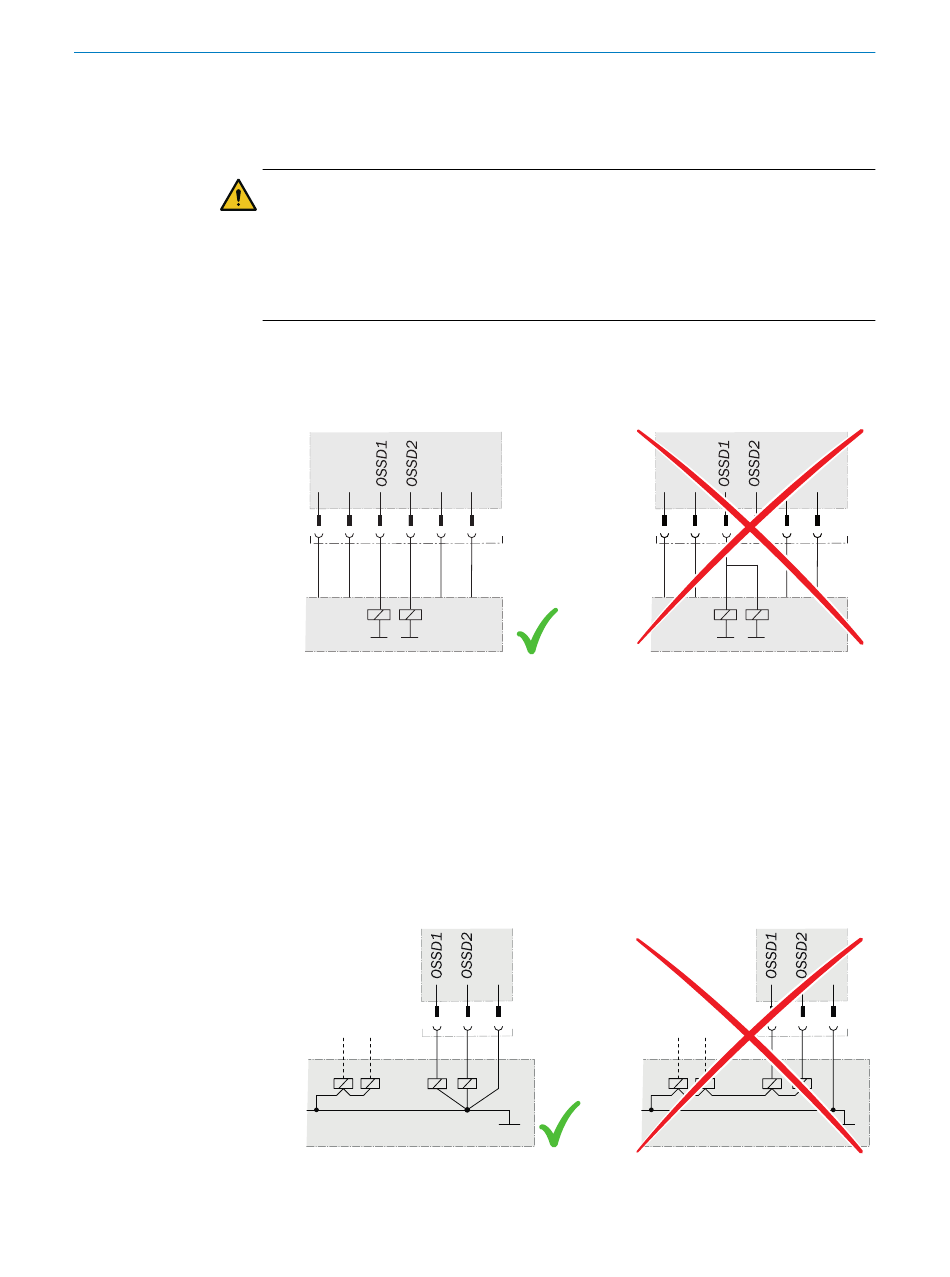

Abbildung 5: Zweikanaliger und getrennter Anschluss von OSSD 1 und OSSD 2
•
Die Maschine muss jederzeit in den sicheren Zustand wechseln, wenn mindestens
ein OSSD eines OSSD-Paars in den Zustand AUS wechselt.
•
Verhindern Sie, dass zwischen Last und Schutzeinrichtung eine Potenzialdifferenz
entstehen kann: Wenn Sie an den OSSDs (Sicherheitsausgängen) Lasten anschlie‐
ßen, die auch dann schalten, wenn sie mit negativer Spannung angesteuert wer‐
den (z. B. elektromechanisches Schütz ohne Verpolschutz-Diode), müssen Sie die
0-V-Anschlüsse dieser Lasten und die der zugehörigen Schutzeinrichtung einzeln
und unmittelbar an dieselbe 0-V-Klemmleiste anschließen. Nur so ist sicherge‐
stellt, dass im Fehlerfall keine Potenzialdifferenz zwischen den 0-V-Anschlüssen
der Lasten und denen der zugehörigen Schutzeinrichtung möglich ist.
Abbildung 6: Keine Potenzialdifferenz zwischen Last und Schutzeinrichtung
