Viscount I+ Pumpen - Graco High-Flo Betriebsanleitung

NORMALSTAHL-PUMPEN
Modell 236601, Serie B, Modell 236605, Serie B, Modell 236712, Serie B
Pos.- Teile-
Nr. Nr. Bezeichnung
101 236417 HYDRAULIKMOTOR; Viscount I+
Teile: siehe Betriebsanleitung 308330
102 183033 VERBINDUNGSSTANGE; 346 mm zwischen
Schultern
103 100103 SPLINT; 1/8" Ø x 1–1/2"
104 156082 PACKUNG, O-Ring; Buna-N
105 220883 KUPPLUNG
107 239834 UNTERPUMPE
Wird beim Modell 236605 verwendet
Siehe separate Teileliste auf Seite 37
239833 UNTERPUMPE
Wird beim Modell 236601 verwendet
Siehe separate Teileliste auf Seite 37
239835 UNTERPUMPE
Wird beim Modell 236712 verwendet
Siehe separate Teileliste auf Seite 37
108 108527 SICHERUNGSMUTTER
112 100001 SCHRAUBE
5/16–18 UNC–2a x 16 mm
113 100214 FEDERRING; 8 mm
114 189206 ADAPTERPLATTE
ELEKTROPOLIERTE EDELSTAHL-PUMPEN
Modell 236602, Serie C, Modell 236606, Serie C
Modell 236713, Serie C, Modell 244142, Serie A
Pos.- Teile-
Nr. Nr. Bezeichnung
101 236417 HYDRAULIKMOTOR; Viscount I+
Teile: siehe Betriebsanleitung 308330
102 183089 VERBINDUNGSSTANGE; 346 mm zwischen
Schultern
103 101946 SPLINT; 1/8" Ø x 1–1/2"
104 156082 PACKUNG, O-Ring; Buna-N
105 220883 KUPPLUNG
107 239837 UNTERPUMPE
Wird beim Modell 236606 verwendet
Siehe separate Teileliste auf Seite 39
239836 UNTERPUMPE
Wird beim Modell 236602 verwendet
Siehe separate Teileliste auf Seite 39
239838 UNTERPUMPE
Wird beim Modell 236713 verwendet
Siehe separate Teileliste auf Seite 39
239859 UNTERPUMPE
Für 244142
Siehe separate Teileliste auf Seite 39
108 108683 SICHERUNGSMUTTER
112 100001 SCHRAUBE
5/16–18 UNC–2a x 16 mm
113 100214 FEDERRING; 8 mm
114 189206 ADAPTERPLATTE
36 308793

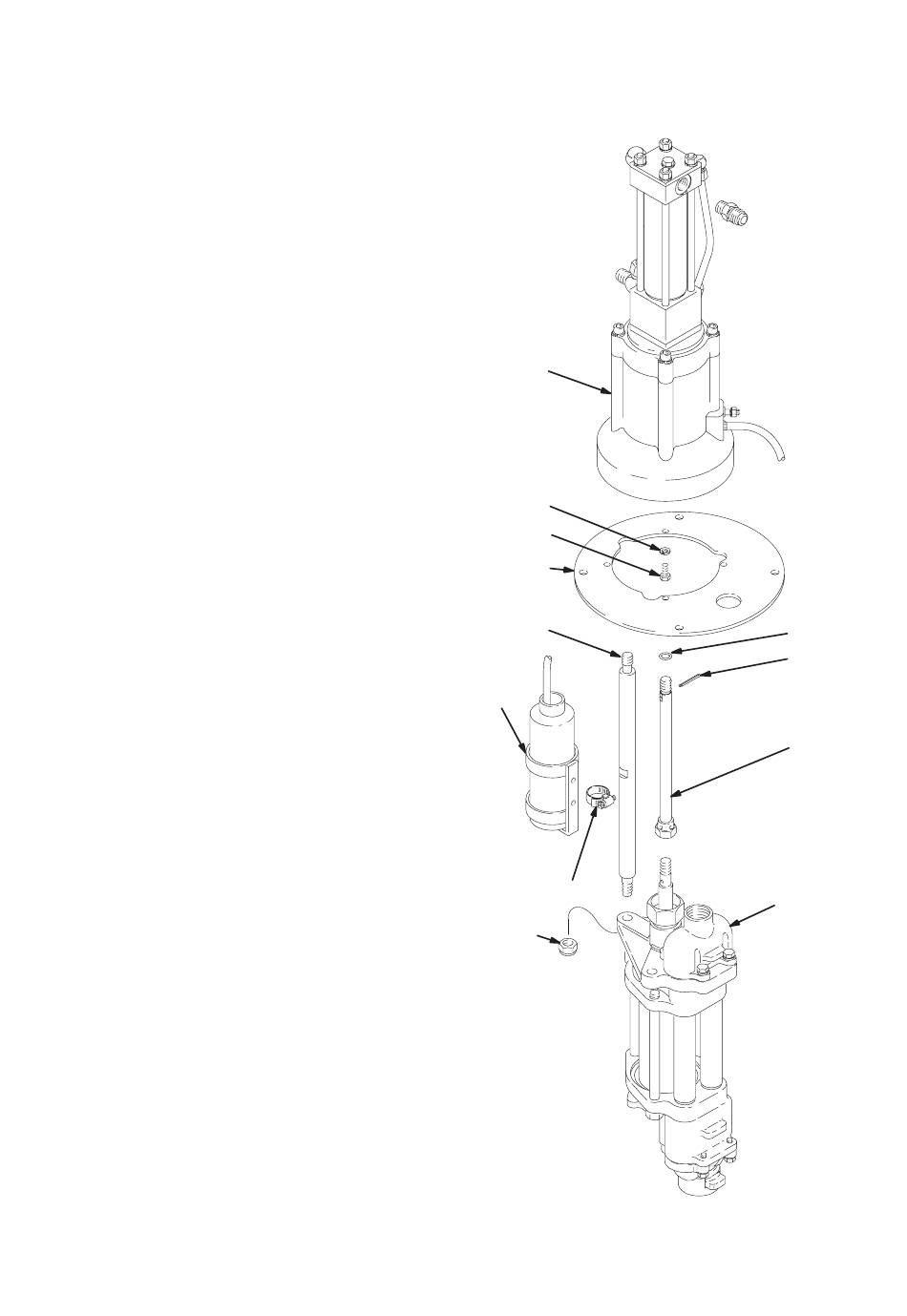

Teile (Viscount I+ Pumpen)
Stück
1
3
1
1
1
1
1
101
1
3
4
4
1
113
112
114
Stück
102
1
Pos.
3
101
1
1
1
1
1
1
Pos. 101
1
3
108
4
4
1
104
103
105
107
03248B
