Graco HIGH-FLO Betriebsanleitung Seite 11

Installation (Druckluft-Pumpen)
A

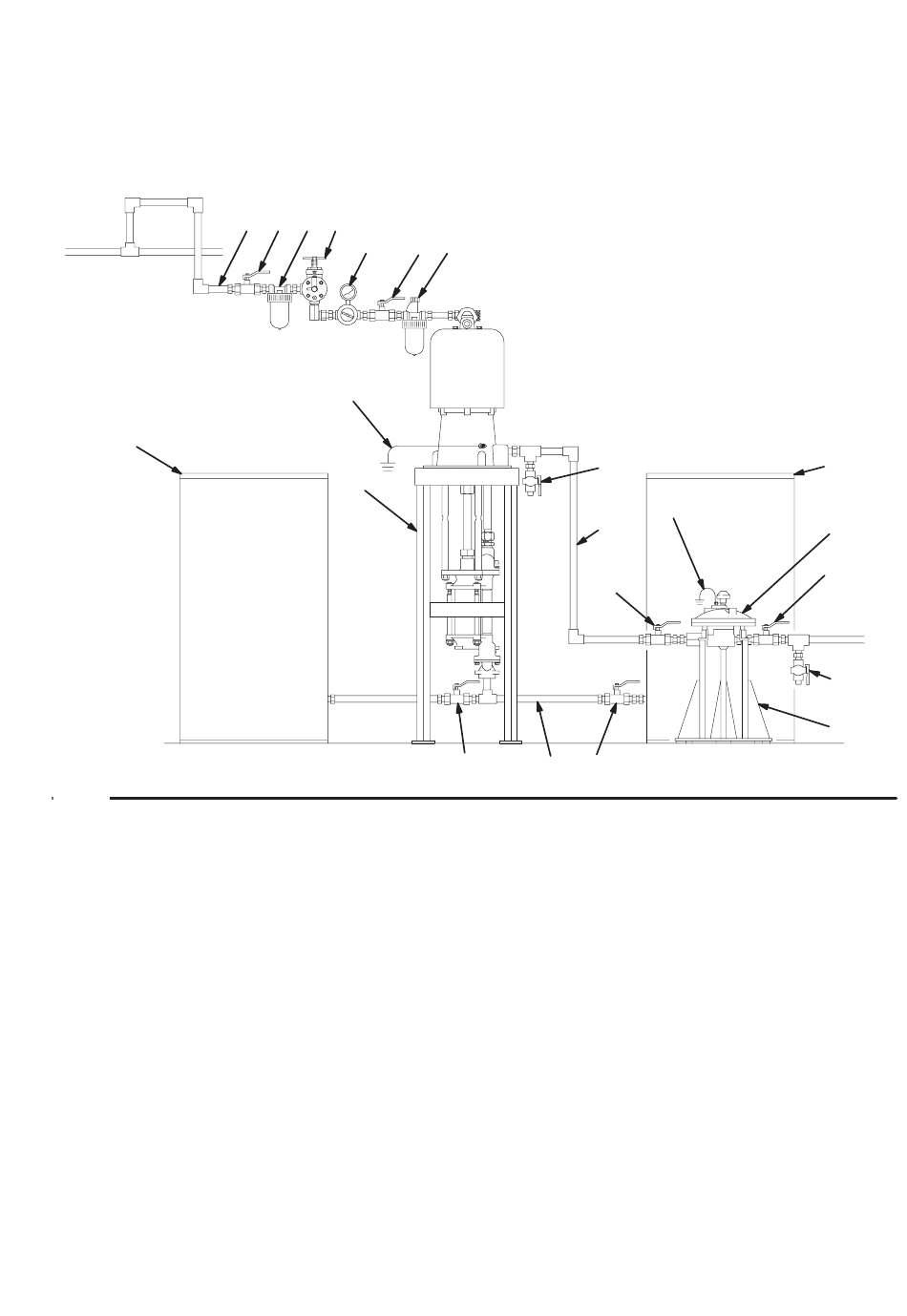

Abb. 4
J M K P
L
H
B
M N
D C D
LEGENDE
A Mischtank
B Pumpenständer
C Materialzufuhrleitung;
Mindestdurchmesser 38 mm (1–1/2")
D Material-Absperrventil
E Materialleitung; Mindestdurchmesser
25 mm (1")
F Stativ für Druckausgleichbehälter
G Druckausgleichbehälter
H Erdungsdraht (erforderlich;
Installationsanleitungen siehe Seite 7)
J Luftzufuhrleitung
K Luftfilter
L Luftregler und Manometer
M Lufthahn mit Entlastungsbohrung
(erforderlich)
N Luftöler
P Trockenlaufsicherungsventil
U Druckentlastungsventil (erforderlich)
U
H
E
D
A
G
D
U
F
01923A
308793 11
