DE
6.7 Montage des Befüllschlauches an die GTP-C Befüllpumpe
siehe Abbildung 8
WARNUNG
Hydraulischer Druck
Befüllschlauch vor der Montage auf Beschädigungen sowie Verschmutzungen
kontrollieren. Beschädigten Befüllschlauch nicht montieren!
Verschmutzungen vor der Montage entfernen!
6.7.1 Montage Befüllschlauch mit Schnellkupplung
• Schutzkappe (1) der Hydraulikmuffe an der GTP-C Befüllpumpe abziehen
• Schutzkappe (2) des Hydrauliksteckers am Befüllschlauch abziehen
• Hydraulikmuffe (3) nach unten ziehen und mit Hydraulikstecker (4) verbinden
6.7.2 Montage Befüllschlauch mit Anschlussgewinde
• Befüllschlauch am Gewinde M30 x 2 von Hand bis zur festen Anlage anziehen und an-
schließend mit einem Gabelschlüssel noch eine viertel Umdrehung weiter festziehen.
Die Demontage des Befüllschlauches erfolgt in umgekehrter Reihenfolge.
951-181-023-DE
Version 01
- 38 -
6. Montage

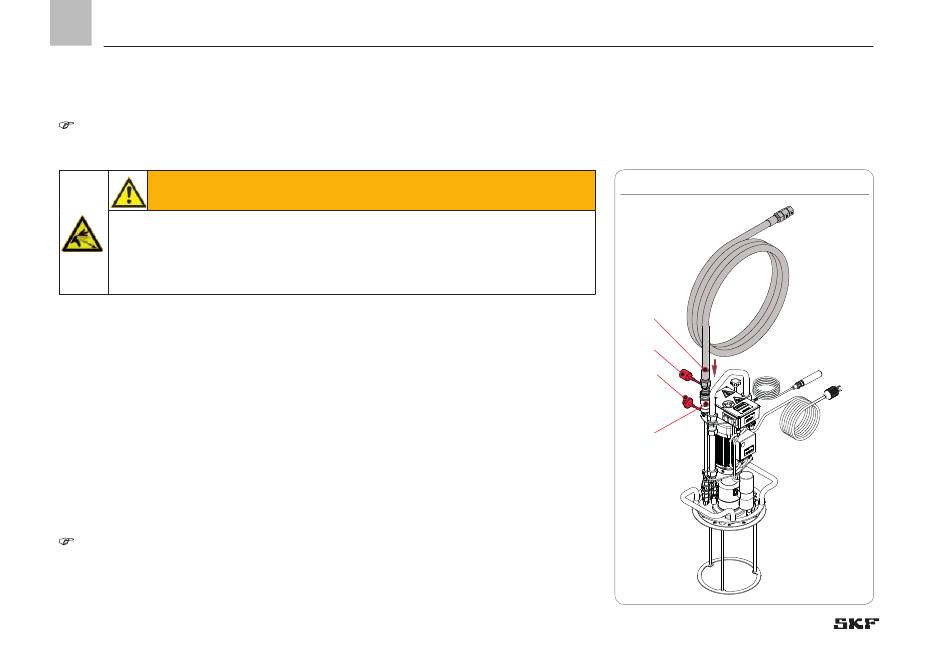

Montage des Befüllschlauches, Abb. 8
4
2
1
3
