Electrical installation

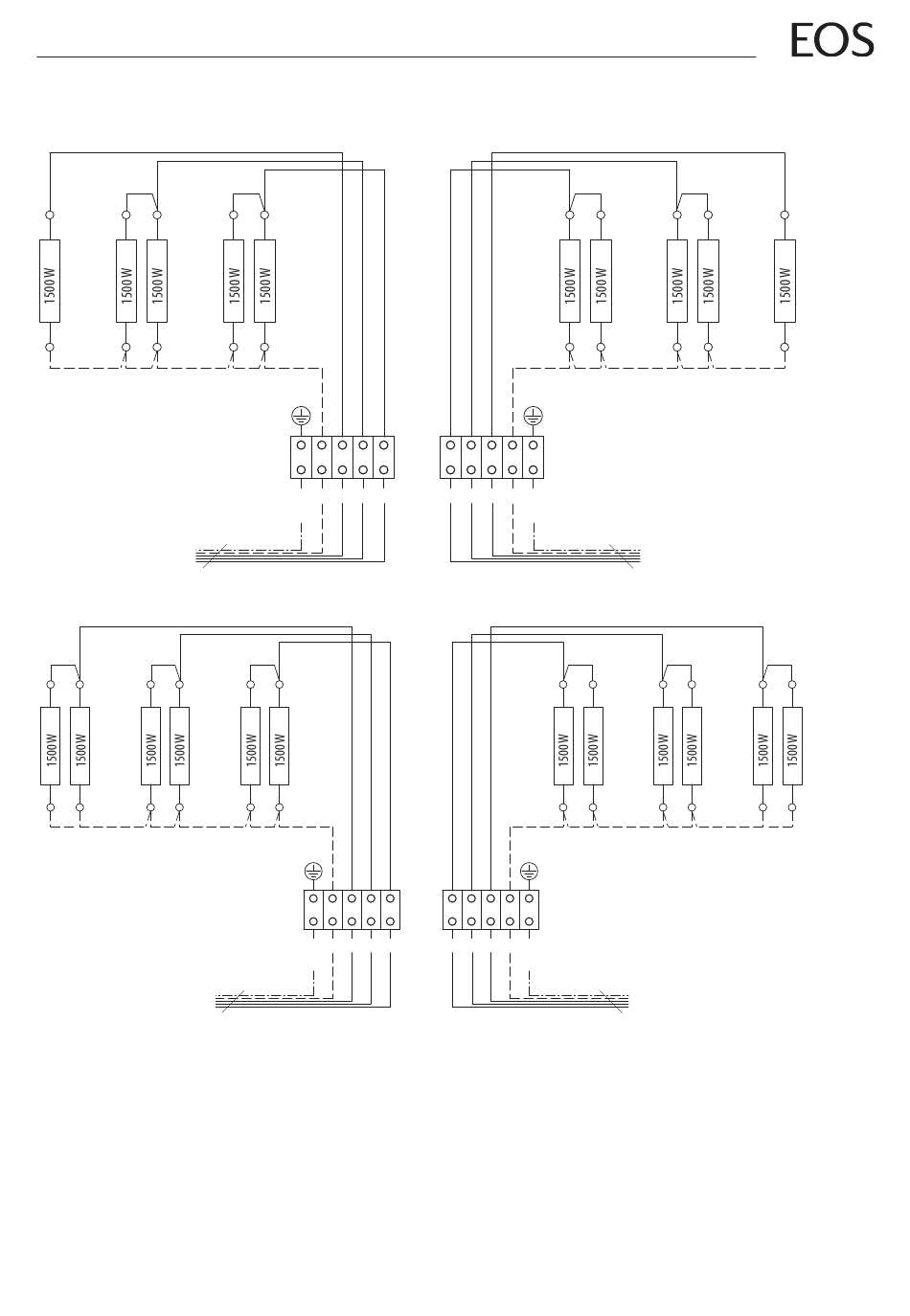

5.3 Internal wiring
15,0 kW
►
7,5 kW = 5 x 1500 W
A
18,0 kW
►
9,0 kW = 6 x 1500 W
A
A. To the sauna control unit
B. To the power extension box
5.4 Establishing an electrical connection
Anschlusskabel sind rechts und links am Saunaofen vormontiert.
Schließen Sie Anschlusskabel gemäß den Anschlussplänen am PEB und Steuergerät an.
PE N W V U
(Gr)
5x1,5²
6 m vormontiert
PE N W V U
(Gr)
5x1,5²
6 m vormontiert
U V W N PE
(Gr)
5x1,5²
6 m vormontiert
9,0 kW = 6 x 1500 W
U V W N PE
(Gr)
5x1,5²
6 m vormontiert
7,5 kW = 5 x 1500 W
B
B
