Elektrischer Anschluss
1.

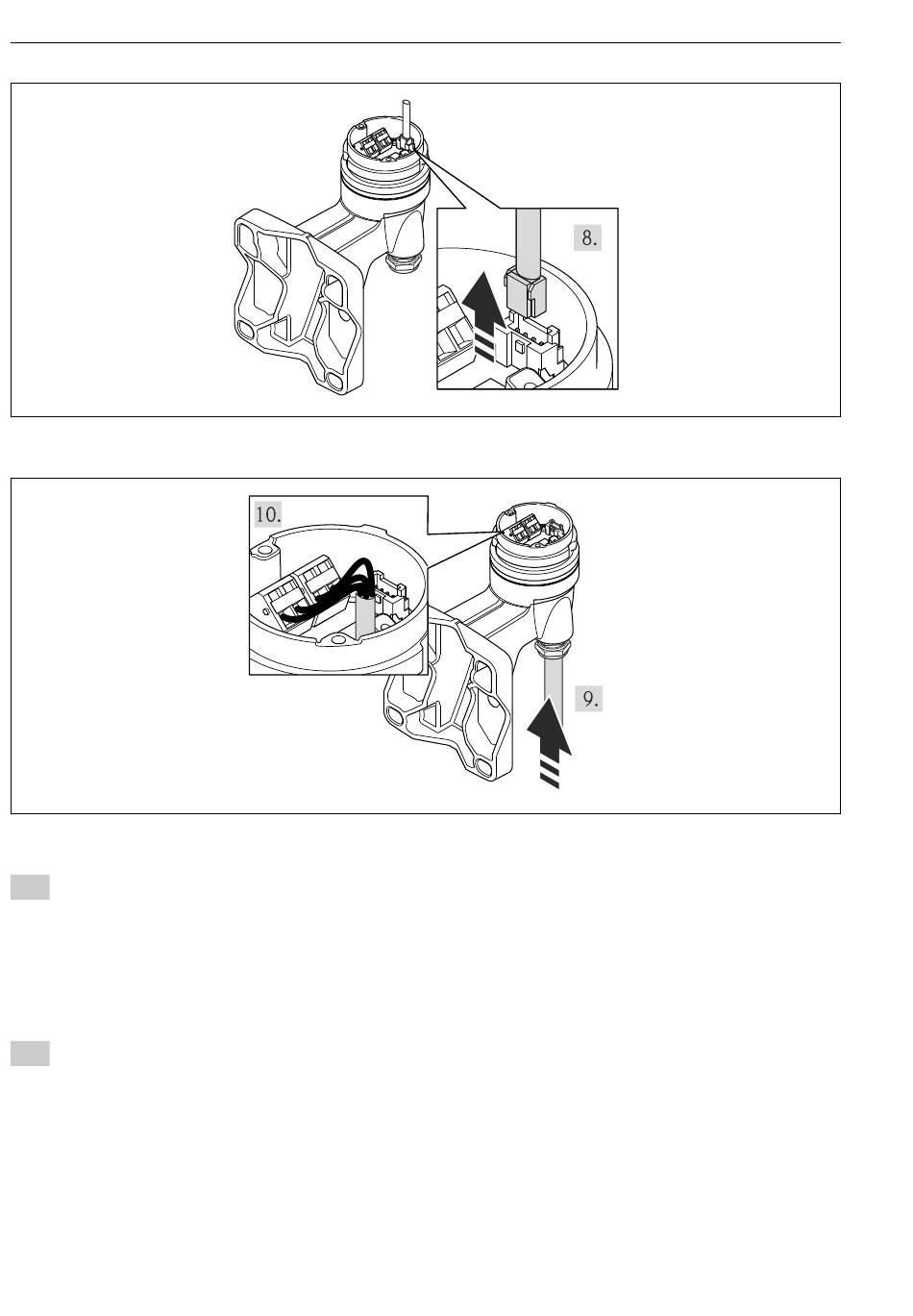

Verbindungskabel verdrahten:
Klemme 1 = braunes Kabel
Klemme 2 = weißes Kabel
Klemme 3 = gelbes Kabel
Klemme 4 = grünes Kabel
2.
Kabelschirm über Kabelzugentlastung anschließen.
7.2.2
Messumformer anschließen
Der Anschluss des Messumformers ist von folgenden Bestellmerkmalen abhängig:
Anschlussvariante: Anschlussklemmen oder Gerätestecker
36
Proline Prowirl F 200
