Proline Prowirl F 200

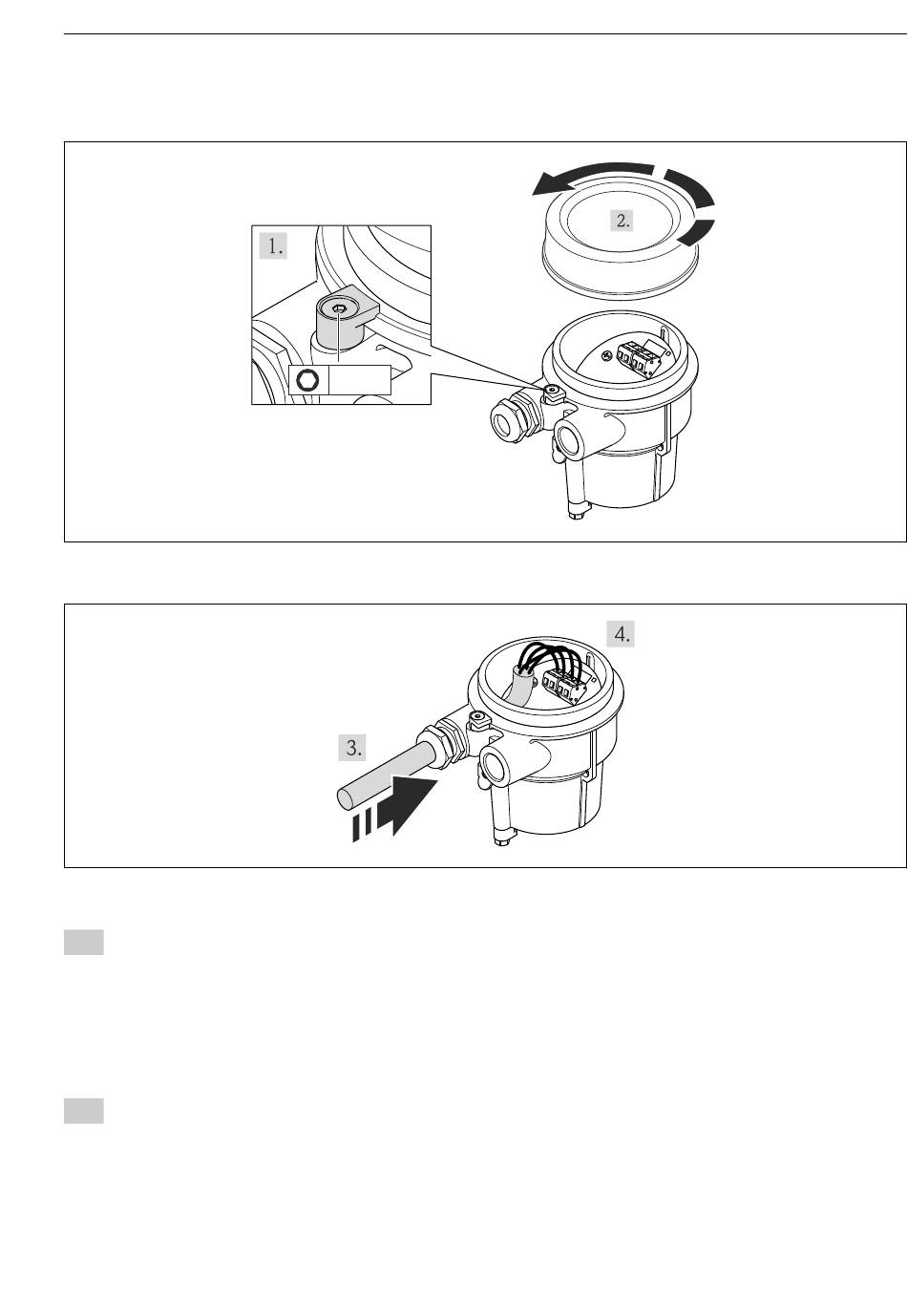

Anschluss Anschlussgehäuse Messaufnehmer
1.
Verbindungskabel verdrahten:
Klemme 1 = braunes Kabel
Klemme 2 = weißes Kabel
Klemme 3 = gelbes Kabel
Klemme 4 = grünes Kabel
2.
Kabelschirm über Kabelzugentlastung anschließen.
Endress+Hauser
3 mm
Elektrischer Anschluss
A0020410
A0020411
33
