Proline Prowirl F 200
• Wenn mehrere Strömungsstörungen vorhanden sind, die längste angegebene Einlauf-
strecke einhalten.
• Wenn die erforderlichen Einlaufstrecken nicht einhaltbar sind, kann ein speziell
gestalteter Strömungsgleichrichter eingebaut werden (→  19).
Die Funktion Einlaufstreckenkorrektur:
• Ermöglicht eine Verkürzung der Einlaufstrecke auf eine Mindestlänge von 10 × DN bei
den Strömungshindernissen 1...4. Dabei entsteht eine zusätzliche Messunsicherheit
von ±0,5% v.M. .
• Kann nicht mit dem Anwendungspaket Nassdampferkennung/-messung kombiniert
werden. Soll die Nassdampferkennung/-messung genutzt werden, so müssen die ent-
sprechenden Einlaufstrecken berücksichtigt werden. Der Gebrauch eines Strömungs-
gleichrichter ist bei Nassdampf nicht möglich.
Detaillierte Angaben zu Einlaufstreckenkorrektur und Nassdampferkennung: Sonderdo-
kumentation zum Gerät
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische
Information", Kapitel "Konstruktiver Aufbau"

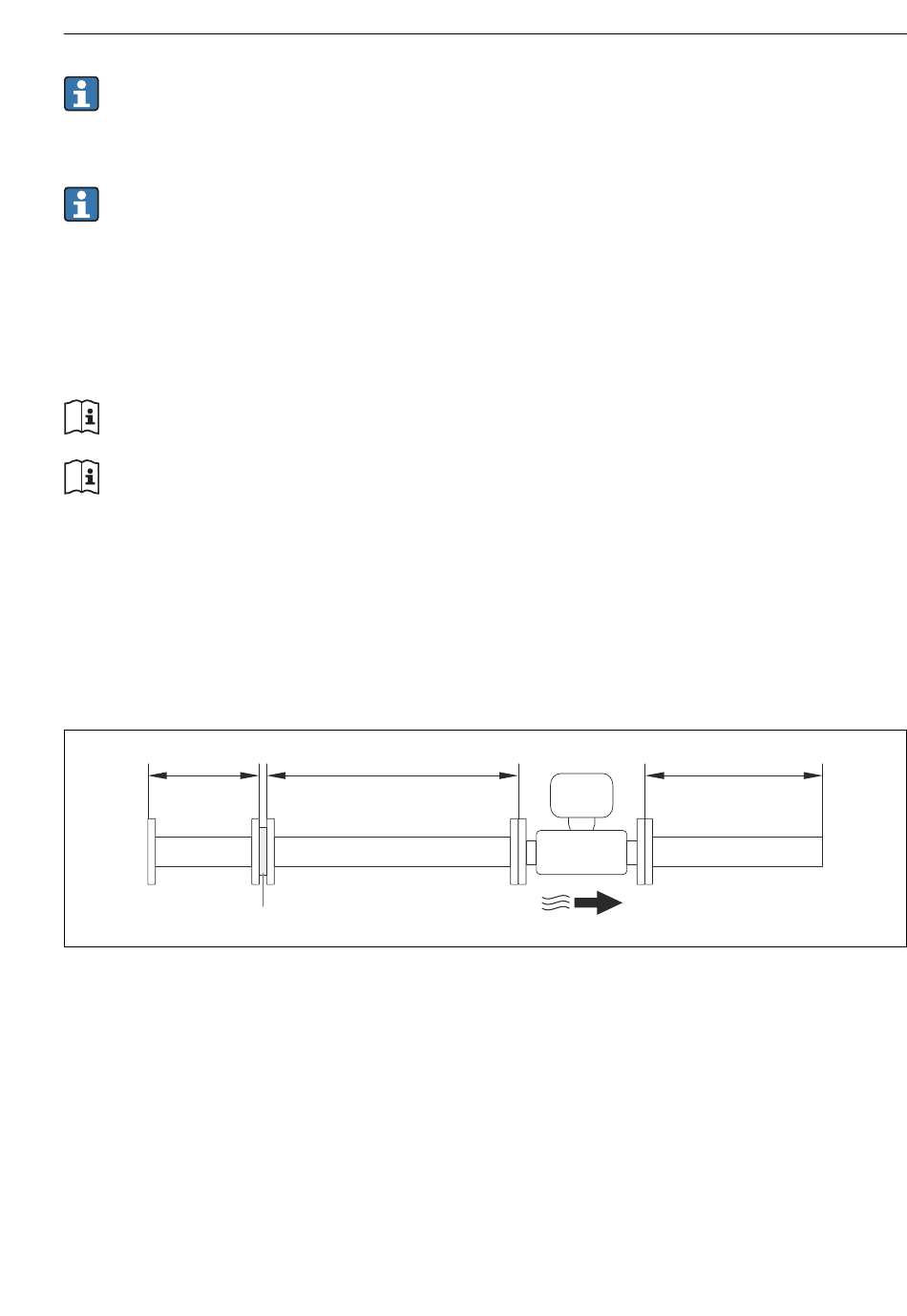

Strömungsgleichrichter
Wenn die erforderlichen Einlaufstrecken nicht einhaltbar sind, kann ein bei Endress+Hauser
erhältlicher und speziell gestalteter Strömungsgleichrichter eingebaut werden. Der Strö-
mungsgleichrichter wird zwischen zwei Rohrleitungsflansche gespannt und durch die Monta-
gebolzen zentriert. In der Regel verringert dies die erforderliche Einlaufstrecke auf 10 × DN
bei voller Messgenauigkeit.
2 x DN
1 Strömungsgleichrichter
Der Druckverlust für Strömungsgleichrichter wird wie folgt berechnet: ∆ p [mbar] = 0,0085 ⋅ ρ
3 2
[kg/m ] ⋅ v [m/s]
Beispiel Dampf
p = 10 bar abs.
t = 240 °C → ρ = 4,39 kg/m
Endress+Hauser
8 x DN
1
3
Beispiel H O-Kondensat (80 °C)
2
ρ = 965 kg/m 3
v = 2,5 m/s
Montage
5 x DN
A0019208
