K a p i t e l 3 : G a s b re n n e r
Der Gasbrenner der Heizkessel ROTEX A1 BG
25i und BG 40i ist ein modulierender Ober-

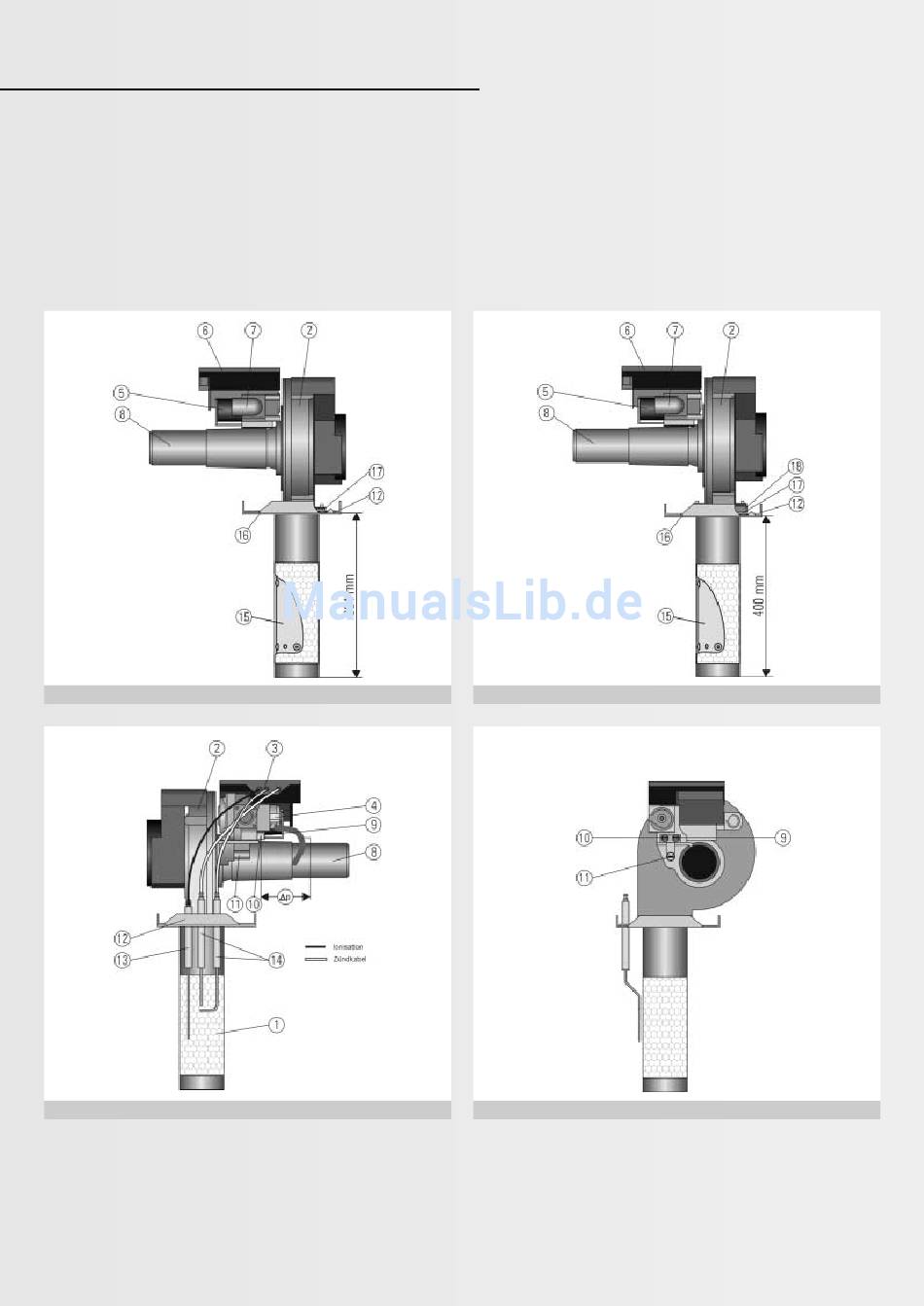

Bild 3.1: Gasbrenner BG 25i
Bild 3.3: Gasbrenner
1 Brenneroberfläche
2 Gebläse 230 V
3 Sicherheits-Gasregelblock
4 Gas-/Luft-Verbundregler
5 Magnetventil 1 x Klasse B und 1 x Klasse C
6 Gas-Feuerungsautomat mit Zündung
[ 14 ]
flächenbrenner. Er enthält keine zu wartenden
oder zu reinigenden Bauteile. Der Brenner darf
Bild 3.2: Gasbrenner BG 40i
Bild 3.4: Gasbrenner Seitenansicht
1
7 Gasanschluss G / " IG
2
8 Venturidüse mit Luftanschluss ø 50
9 Messanschluss „in" Gasvordruck
10 Messanschluss „out" Gasdruck nach Gas-
regler
11 Einstellschraube für Gas-Luft-Gemisch
nur von autorisiertem Fachpersonal geöffnet
oder entfernt werden.
12 Brennerflansch
13 Ionisationselektrode
14 Zündelektrode
15 Gasleitblech
16 Brennerflanschdichtung
17 Gebläseflanschdichtung
18 Gebläseflansch
