D i e E l e m e n t e d e s K e s s e l s
1

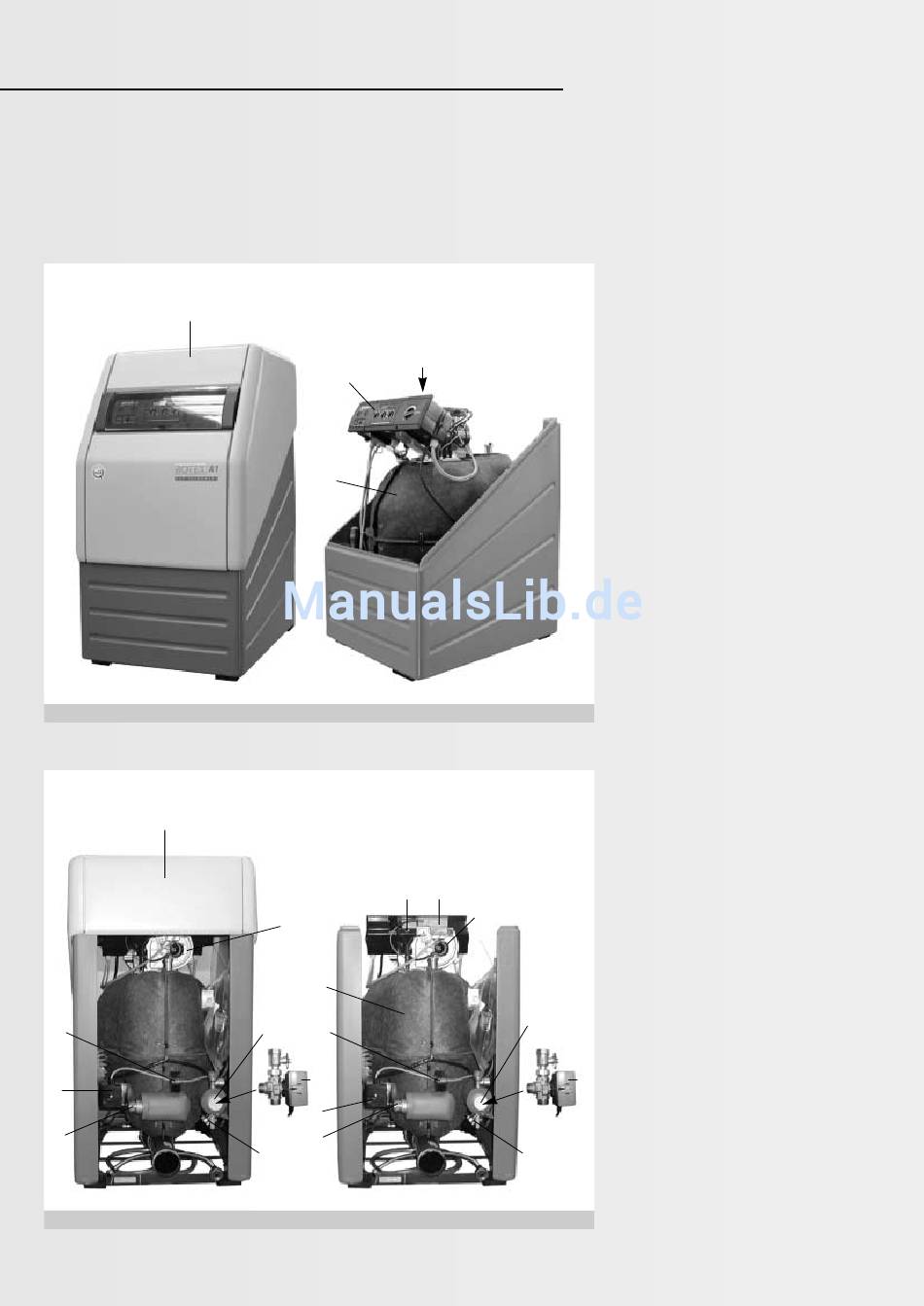

Bild 0.1: Bestandteile des Kessels (Ansicht von vorne)
1
11
7
9
Bild 0.2: Bestandteile des Kessels (Ansicht von hinten)
[ 4 ]
4
2
5
4 6
3
5
11
10
8
7
9
12
1 Kesselhaube
2 Kesselschaltfeld (Kapitel 1, Seite 5)
3 Brenner (Kapitel 3, Seite 14)
4 Brenner-Entriegelung
(Kapitel 1, Seite 5, Pos. 15)
5 Kesselkörper mit Wärme- und Schall-
dämmung
6 Typenschild mit Herstell-Nr. (auf Schaltfeld)
7 Umwälzpumpe
8 3-Wege-Umschaltventil muss bauseits
montiert werden (Zubehörkarton)
9 Heizungsrücklauf (kalt)
10 Heizungsvorlauf (warm)
11 Manometer
12 KFE-Hahn
3
10
8
12
