Einzelraumregler T7600, Anschlussdiagramme T7600-TF20-9JS0
Heizen und Kühlen (Ventil, Filter, Fußbodenheizung, Wärmetauscher)
GND
OCC
FAN
HI
MED
LOW
L
N

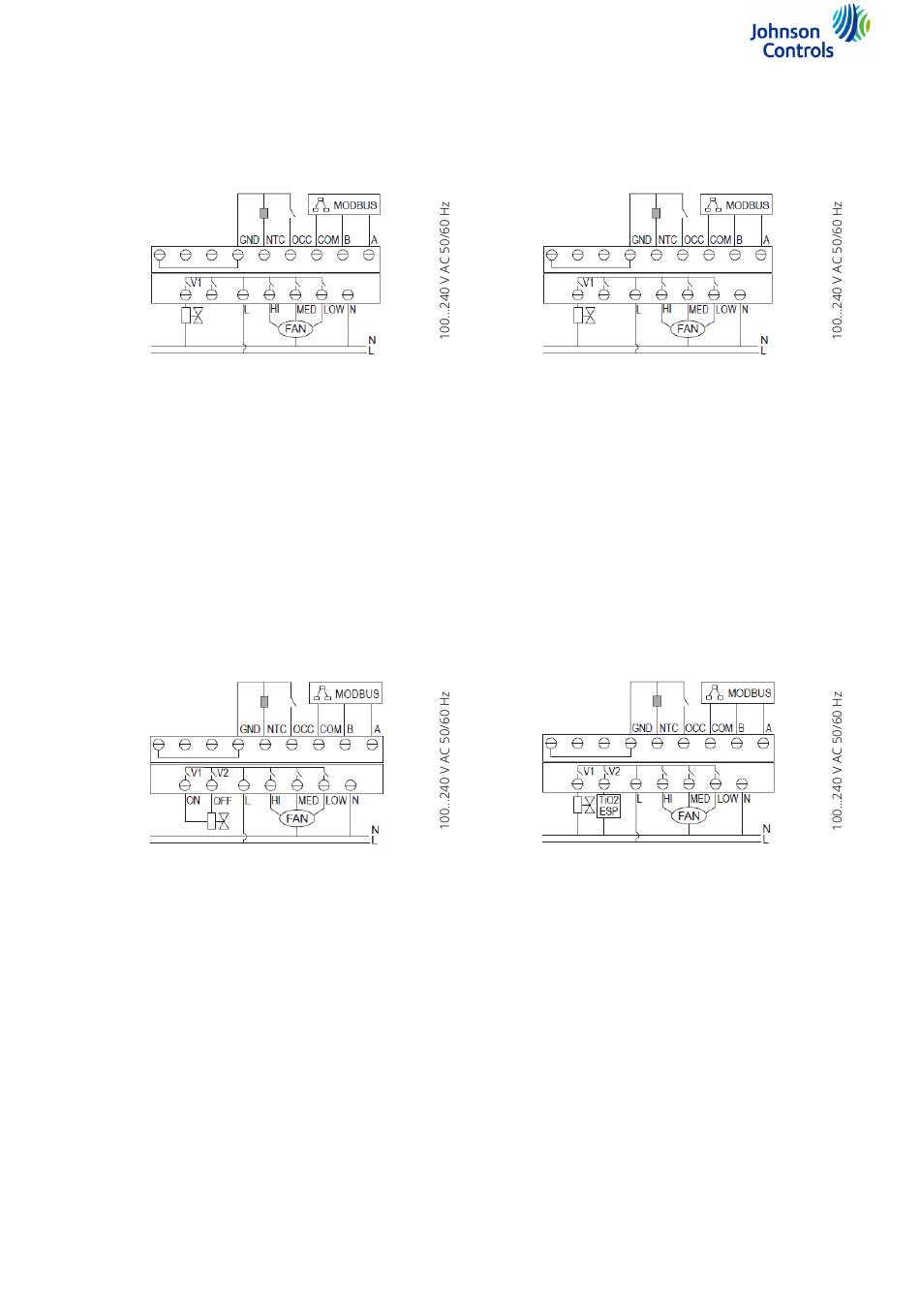

Abbildung 13:
2-Rohr Ein/Aus mit 3-stufigem Ventilator
(Parameter P03 = 00)
GND
OCC
ON
OFF
FAN
HI
MED
LOW
L
N
Abbildung 15:
2-Rohr Ein/Aus mit 3-Leiter Ventil
(Parameter 03 = 02)
© 10.2024 Johnson Controls
MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
Masse
Belegungskontakt
Ventilator
Hohe Drehzahl
Mittlere Drehzahl
Niedrige Drehzahl
Spannung
Masse
Masse
Belegungskontakt
Ein
Aus
Ventilator
Hohe Drehzahl
Mittlere Drehzahl
Niedrige Drehzahl
Spannung
Masse
GND
Masse
OCC
Belegungskontakt
HEAT
Heizen
COOL
Kühlen
FAN
Ventilator
HI
Hohe Drehzahl
MED
Mittlere Drehzahl
LOW
Niedrige Drehzahl
L
Spannung
N
Masse
Abbildung 14:
4-Rohr Ein/Aus mit 3-stufigem Ventilator
(Parameter 03 = 01)
GND
Masse
OCC
Belegungskontakt
TiO2ESP
Filter
FAN
Ventilator
HI
Hohe Drehzahl
MED
Mittlere Drehzahl
LOW
Niedrige Drehzahl
L
Spannung
N
Masse
Abbildung 16:
2-Rohr Ein/Aus mit elektrostatischem Filter TiO2/ESP
(Parameter 03 = 03)
