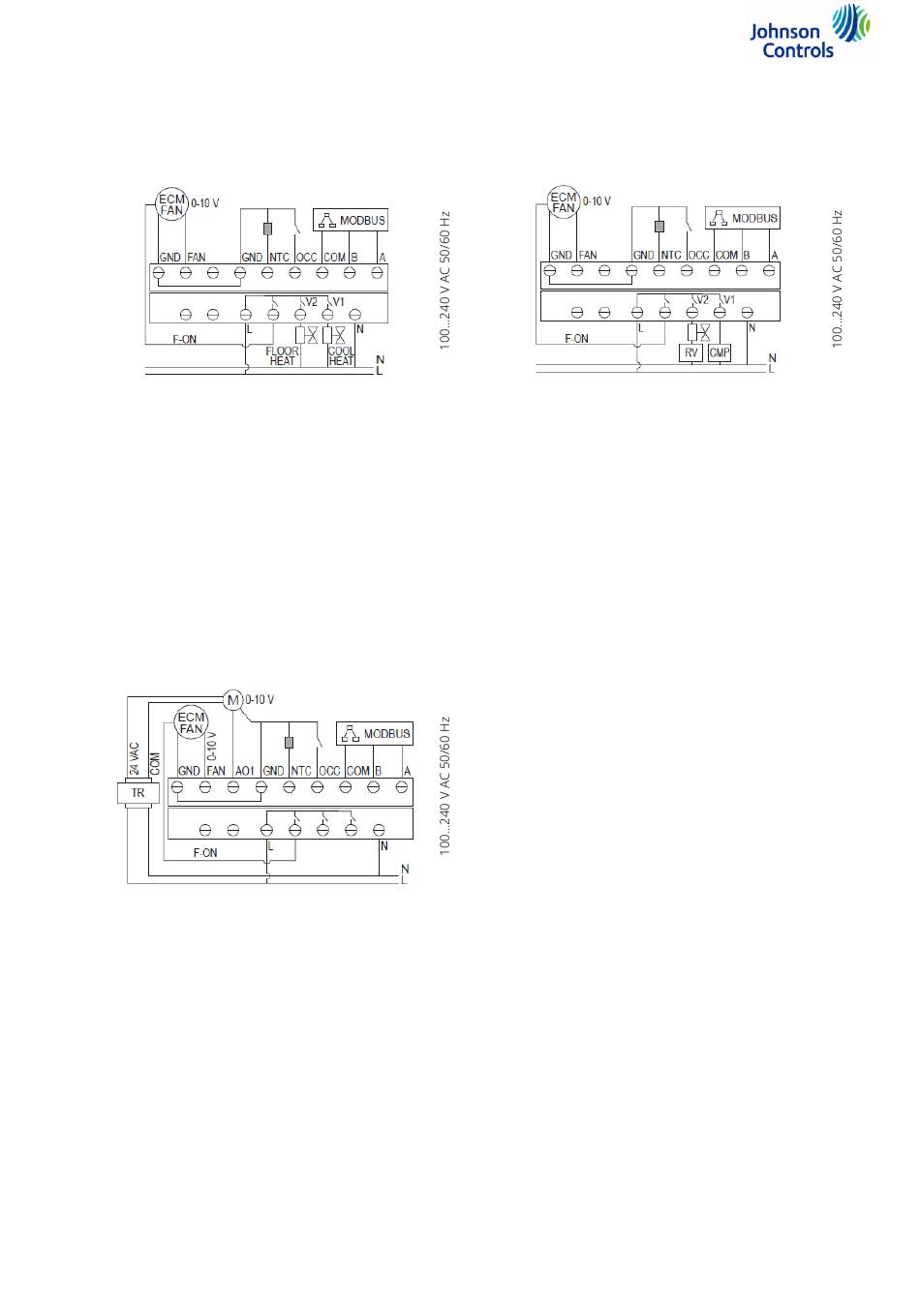

Einzelraumregler T7600, Anschlussdiagramme T7601-TF20-9JS0
Heizen und Kühlen mit stetigem Ventilator (EC-Motor)
ECM FAN
F-ON
GND
FAN
OCC
FLOOR HEAT
COOL HEAT
L
N
Abbildung 8:
2-Rohr Ein/Aus mit Fußbodenheizung
(Parameter 03 = 04)
ECM FAN
TR
F-ON
GND
FAN
OCC
L
N
Abbildung 10:
2-Rohr stetig mit EC-Motor
(Parameter 03 = 06)
© 10.2024 Johnson Controls
MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
Ventilator, EC-Motor
Ventilator Cut-Off-Relais
Masse
Ventilator
Belegungskontakt
Fußbodenheizung
Kühlen, Heizen
Spannung
Masse
Ventilator, EC-Motor
Transformator/Netzteil
Ventilator Cut-Off-Relais
Masse
Ventilator
Belegungskontakt
Spannung
Masse
Ventilator, EC-Motor
ECM FAN
Ventilator Cut-Off-Relais
F-ON
Masse
GND
Ventilator
FAN
Belegungskontakt
OCC
Umschaltventil
RV
Verdichter
CMP
Spannung
L
Masse
N
Abbildung 9:
Wärmepumpe mit Wasser
(Parameter 03 = 05)
5
