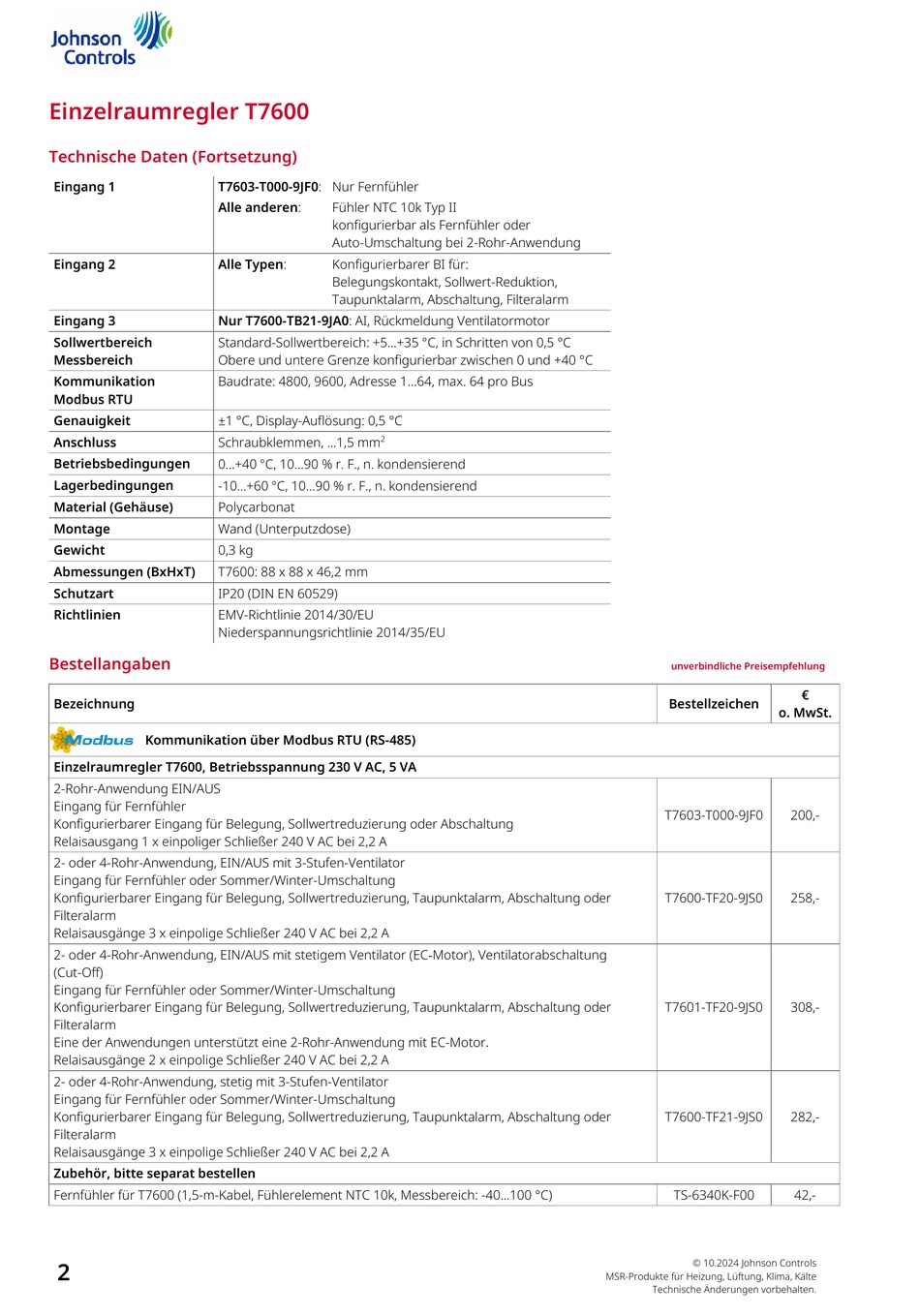

Einzelraumregler T7600
Technische Daten (Fortsetzung)
Eingang 1
T7603-T000-9JF0: Nur Fernfühler
Alle anderen:
Eingang 2
Alle Typen:
Eingang 3
Nur T7600-TB21-9JA0: AI, Rückmeldung Ventilatormotor
Sollwertbereich
Standard-Sollwertbereich: +5...+35 C, in Schritten von 0,5 °C
Messbereich
Obere und untere Grenze konfigurierbar zwischen 0 und +40 °C
Kommunikation
Baudrate: 4800, 9600, Adresse 1...64, max. 64 pro Bus
Modbus RTU
Genauigkeit
±1 °C, Display-Auflösung: 0,5 °C
Anschluss
Schraubklemmen, ...1,5 mm
Betriebsbedingungen
0...+40 C, 10...90 % r. F., n. kondensierend
Lagerbedingungen
-10...+60 C, 10...90 % r. F., n. kondensierend
Material (Gehäuse)
Polycarbonat
Montage
Wand (Unterputzdose)
Gewicht
0,3 kg
Abmessungen (BxHxT)
T7600: 88 x 88 x 46,2 mm
Schutzart
IP20 (DIN EN 60529)
Richtlinien
EMV-Richtlinie 2014/30/EU
Niederspannungsrichtlinie 2014/35/EU
Bestellangaben
Bezeichnung
Kommunikation über Modbus RTU (RS-485)
Einzelraumregler T7600, Betriebsspannung 230 V AC, 5 VA
2-Rohr-Anwendung EIN/AUS
Eingang für Fernfühler
Konfigurierbarer Eingang für Belegung, Sollwertreduzierung oder Abschaltung
Relaisausgang 1 x einpoliger Schließer 240 V AC bei 2,2 A
2- oder 4-Rohr-Anwendung, EIN/AUS mit 3-Stufen-Ventilator
Eingang für Fernfühler oder Sommer/Winter-Umschaltung
Konfigurierbarer Eingang für Belegung, Sollwertreduzierung, Taupunktalarm, Abschaltung oder
Filteralarm
Relaisausgänge 3 x einpolige Schließer 240 V AC bei 2,2 A
2- oder 4-Rohr-Anwendung, EIN/AUS mit stetigem Ventilator (EC-Motor), Ventilatorabschaltung
(Cut-Off)
Eingang für Fernfühler oder Sommer/Winter-Umschaltung
Konfigurierbarer Eingang für Belegung, Sollwertreduzierung, Taupunktalarm, Abschaltung oder
Filteralarm
Eine der Anwendungen unterstützt eine 2-Rohr-Anwendung mit EC-Motor.
Relaisausgänge 2 x einpolige Schließer 240 V AC bei 2,2 A
2- oder 4-Rohr-Anwendung, stetig mit 3-Stufen-Ventilator
Eingang für Fernfühler oder Sommer/Winter-Umschaltung
Konfigurierbarer Eingang für Belegung, Sollwertreduzierung, Taupunktalarm, Abschaltung oder
Filteralarm
Relaisausgänge 3 x einpolige Schließer 240 V AC bei 2,2 A
Zubehör, bitte separat bestellen
Fernfühler für T7600 (1,5-m-Kabel, Fühlerelement NTC 10k, Messbereich: -40...100 °C)
2
Fühler NTC 10k Typ II
konfigurierbar als Fernfühler oder
Auto-Umschaltung bei 2-Rohr-Anwendung
Konfigurierbarer BI für:
Belegungskontakt, Sollwert-Reduktion,
Taupunktalarm, Abschaltung, Filteralarm
2
unverbindliche Preisempfehlung
Bestellzeichen
o. MwSt.
T7603-T000-9JF0
T7600-TF20-9JS0
T7601-TF20-9JS0
T7600-TF21-9JS0
TS-6340K-F00
© 10.2024 Johnson Controls
MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
€
200,-
258,-
308,-
282,-
42,-
