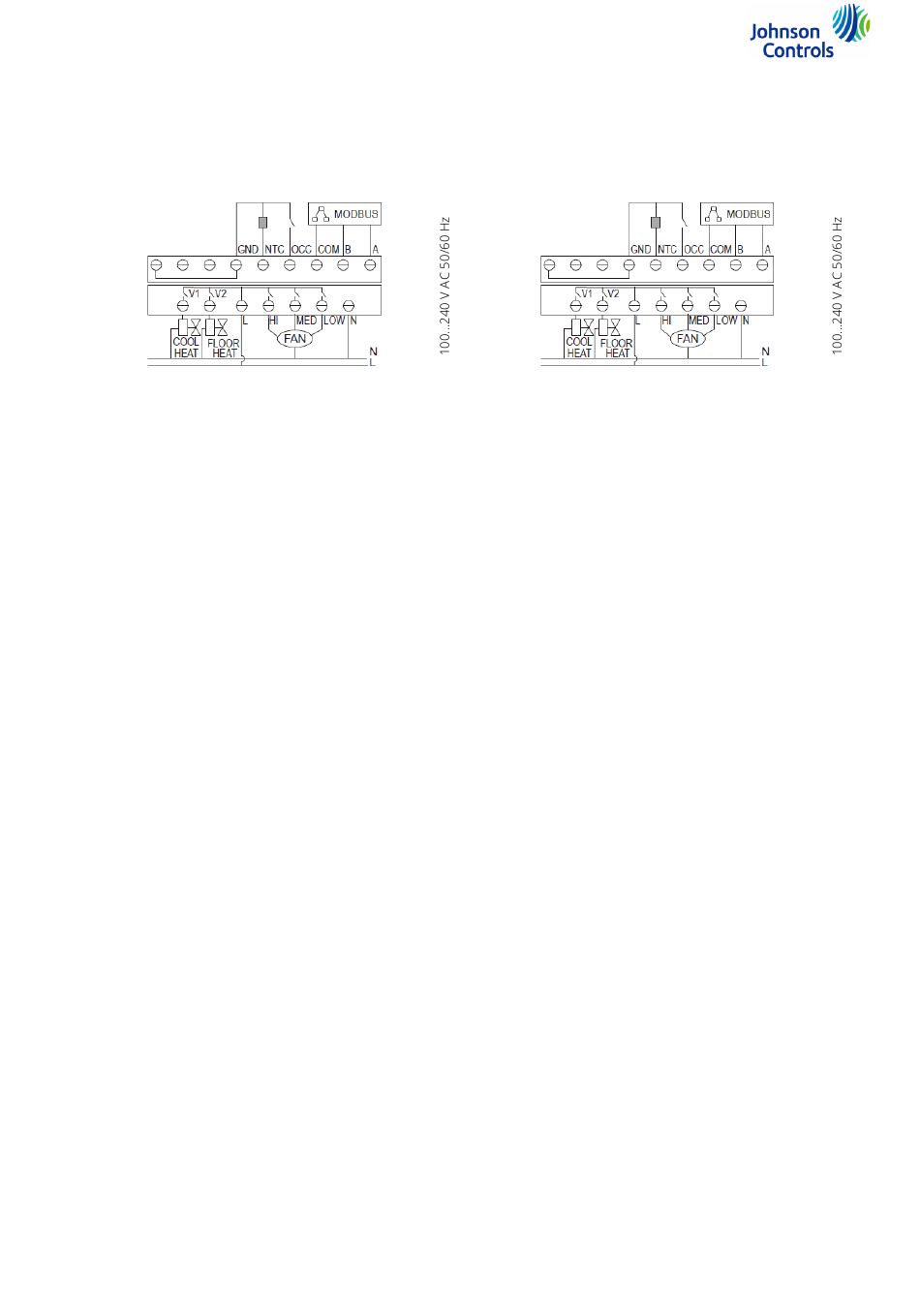

Einzelraumregler T7600, Anschlussdiagramme
T7603-T000-9JF0
GND
OCC
HEAT
L
N
Abbildung 19:
Einstufiges Heizen
(nicht konfigurierbar)
© 10.2024 Johnson Controls
MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
Masse
Belegungskontakt
Heizen
Spannung
Masse
T7603-TB21-9JA0
GND
Masse
FEEDBACK
Rückmeldung
OCC
Belegungskontakt
TR
Transformator/Netzteil
FAN
Ventilator
HI
Hohe Drehzahl
MED
Mittlere Drehzahl
LOW
Niedrige Drehzahl
L
Spannung
N
Masse
Abbildung 20:
2-Rohr stetig mit PICV
(nicht konfigurierbar)
