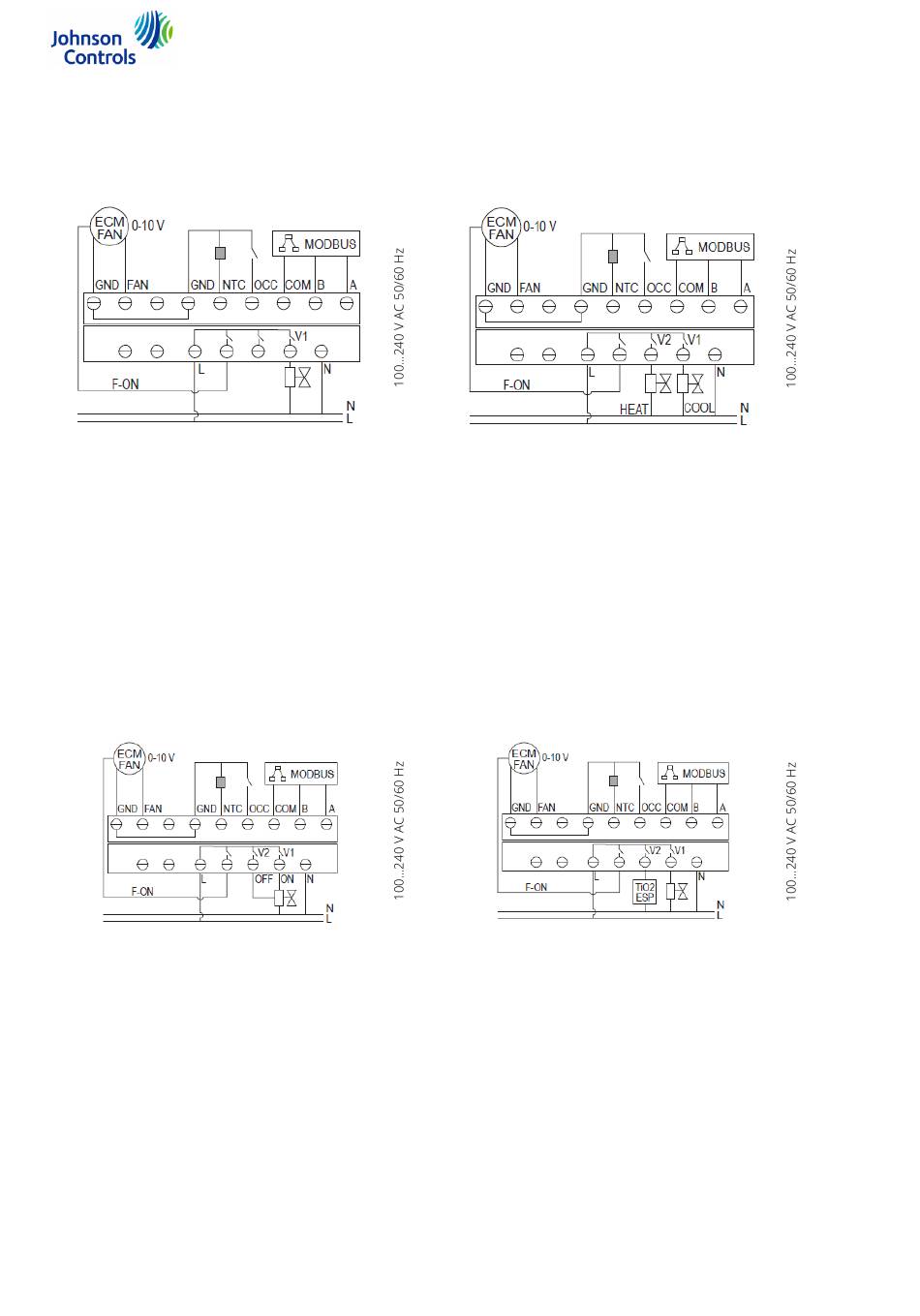

Einzelraumregler T7600, Anschlussdiagramme T7601-TF20-9JS0
Heizen und Kühlen mit stetigem Ventilator (EC-Motor)
ECM FAN
F-ON
GND
FAN
OCC
L
N
Abbildung 4:
2-Rohr Ein/Aus mit EC-Motor
(Parameter 03 = 00)
ECM FAN
F-ON
GND
FAN
OCC
L
N
Abbildung 6:
2-Rohr 3 Leiter Ein/Aus mit EC-Motor
(Parameter 03 = 02)
4
Ventilator, EC-Motor
Ventilator Cut-Off-Relais
Masse
Ventilator
Belegungskontakt
Spannung
Masse
Ventilator, EC-Motor
Ventilator Cut-Off-Relais
Masse
Ventilator
Belegungskontakt
Spannung
Masse
Ventilator, EC-Motor
ECM FAN
Ventilator Cut-Off-Relais
F-ON
Masse
GND
Ventilator
FAN
Belegungskontakt
OCC
Spannung
L
Masse
N
Heizen
HEAT
Kühlen
COOL
Abbildung 5:
4-Rohr Ein/Aus mit EC-Motor
(Parameter 03 = 01)
Ventilator, EC-Motor
ECM FAN
Ventilator Cut-Off-Relais
F-ON
Masse
GND
Ventilator
FAN
Belegungskontakt
OCC
Elektrostatischer Filter
TiO2ESP
Spannung
L
Masse
N
Abbildung 7:
2-Rohr Ein/Aus mit entfernten
elektrostatischen Filter TiO2/ESP
(Parameter 03 = 03)
© 10.2024 Johnson Controls
MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
