Einzelraumregler T7600 (Modbus RTU)
1 ........ Modus Kühlen
2 ........ Modus Heizen
3 ........ Modus Auto, wenn Umschaltung auf Auto eingestellt ist
4 ........ Ventilatordrehzahl, Niedrig, Mittel, Hoch, Auto
5 ........ Aktiv mit TiO2/ESP-Filter eingeschaltet, blinkt bei Filteralarm
6 ........ Aktiv, wenn es Fehler gibt, oder Taupunktalarm ansteht
7 ........ Aktiv, wenn Tastatur gesperrt ist
8 ........ Aktiv, wenn das Ventil geöffnet ist
9 ........ Aktiv, wenn ein Remote-Sensor angeschlossen ist
10 ...... Blinkt, wenn die Modbus Kommunikation ausfällt
11 ...... Temperatureinheit, Celsius oder Fahrenheit
12 ...... Timer ON und OFF, zeigt die nächste Aktivierung in hh:mm
13 ...... Pfeil nach oben: Erhöht einen Wert, z. B. einen Sollwert
14 ...... Pfeil nach unten: Erniedrigt einen Wert, z. B. einen Sollwert
15 ...... Ventilator: Ändert die Ventilatordrehzahl auf Niedrig, Mittel, Hoch
und Auto
16 ...... Spezial: Drücken Sie die Taste für 1 Sekunde, um den TiO2/ESP-Filterrelais-
ausgang* zu aktivieren. Drücken Sie die Taste für 3 Sekunden, um den ON/OFF-Timer zu programmieren
17 ...... Modus: Drücken Sie die Taste, um den Modus auszuwählen: Auto/Heizen/Kühlen/Lüftung*
18 ...... Einschalten des Einzelraumreglers
19 ...... Anzeige von Temperatur und Sollwert
20 ...... SET erscheint zusammen mit dem Sollwert
21 ...... Zeigt den Zustand Belegt und Nicht Belegt
(*) ...... Abhängig von der Konfiguration des Einzelraumreglers
Taste M (Modus) (17)
Bei einer 2-Rohr-Anwendung kann mit dieser Taste zwischen Heizen, Kühlen und Nur Ventilation gewechselt werden.
Bei einer 4-Rohr-Anwendung kann zwischen den Betriebsarten Heizen, Kühlen und AUTO gewechselt werden.
Taste Ein/Aus (18)
Mit der Ein/Aus-Taste kann der T8x00 ausgeschaltet und die Spannungsversorgung für den Ventilator und das Ventil unterbrochen
werden.
Funktion Timer On/Off (12), (16)
Die Funktion Timer On/Off ermöglicht dem Benutzer, eine Verzögerung für das Ausschalten des Raumreglers zu aktivieren. Eine
Verzögerungszeit von bis zu 24 Stunden in Schritten von 30 Minuten ist möglich. Ebenso kann eine Einschaltverzögerung für das
Raumbediengerät definiert werden.
Filterbetrieb TiO2/ESP (5), (16)
Der elektrostatische Filter (TiO2/ESP) dann mit der Taste (16) ein-/ausgeschaltet werden. Oder der Filterbetrieb wurde so festgelegt,
dass er parallel mit dem Ventilator-Konvektor arbeitet. In dieser Konfiguration muss dann einer der Relais für den Betrieb der
Filtereinheit genutzt werden.
Tastensperre
Die Tasten können durch die Tastensperre deaktiviert werden, um einen Missbrauch in öffentlichen Räumen zu vermeiden. Folgende
Tastensperren sind möglich: Alle Schaltflächen, Alle Schaltflächen bis auf Ventilator und Sollwert, Nur Ein-/Ausschalten und die
Uhrzeitfunktionen sperren. Wenn eine Tastensperre aktiv ist, kann durch Drücken der Ventilator-Taste für 5 Sekunden eine
temporäre Entsperrung erfolgen.
Codes der Alarmzustände (erscheint anstelle der Temperaturanzeige)
E1 ...... Warnung: Interner Fühler kurzgeschlossen. Ventil und Ventilator werden abgeschaltet.
E2 ...... Warnung: Interner Fühler ist geöffnet. Ventil und Ventilator werden abgeschaltet.
HI ...... Warnung: Hohe Temperatur. Raumtemperatur > 55 °C.
LO ..... Warnung: Niedrige Temperatur. Raumtemperatur < 0 °C.
E3 ...... Fernfühler kurzgeschlossen. Aktiv nur mit 2-Rohr-Anwendung und Auto-Umschaltung.
E4 ...... Fernfühler ist unterbrochen. Aktiv nur mit 2-Rohr-Anwendung und Auto-Umschaltung.
E5 ...... Warnung: Taupunkt-Risiko. Ventil und Ventilator werden jetzt abgeschaltet.
. Blinkt, wenn es einen Modbus RTU Kommunikationsfehler gibt.
..... Blinkt, wenn der Filteralarm aktiv ist. Ist sichtbar, wenn Filter TiO2/ESP aktiv ist.
10

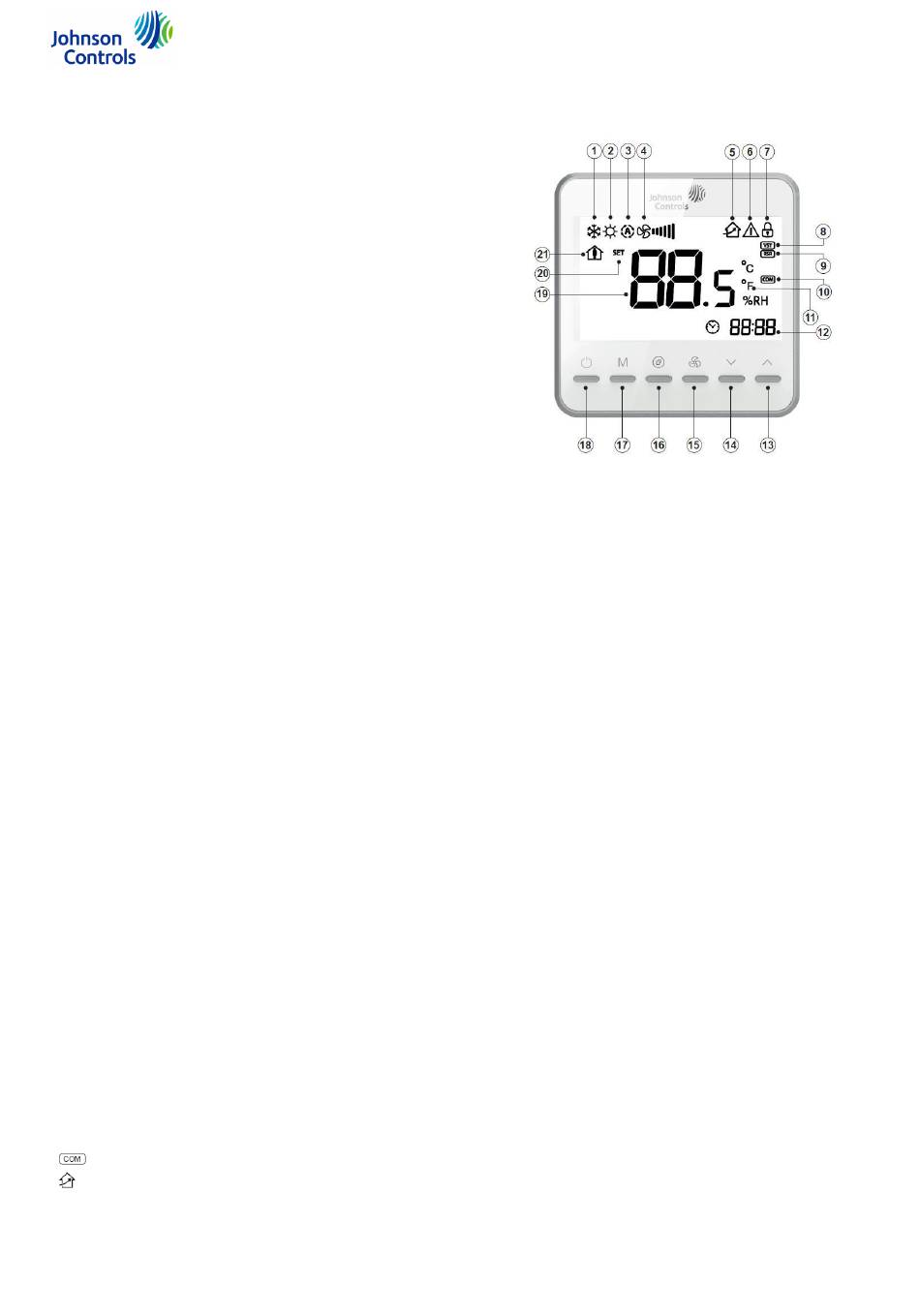

Abbildung 21:
Display des Einzelraumreglers T7600
