Einzelraumregler T7600, Anschlussdiagramme T7600-TF20-9JS0
Heizen und Kühlen (Ventil, Filter, Fußbodenheizung, Wärmetauscher)
GND
OCC
COOL HEAT
FLOOR HEAT
FAN
HI
MED
LOW
L
N

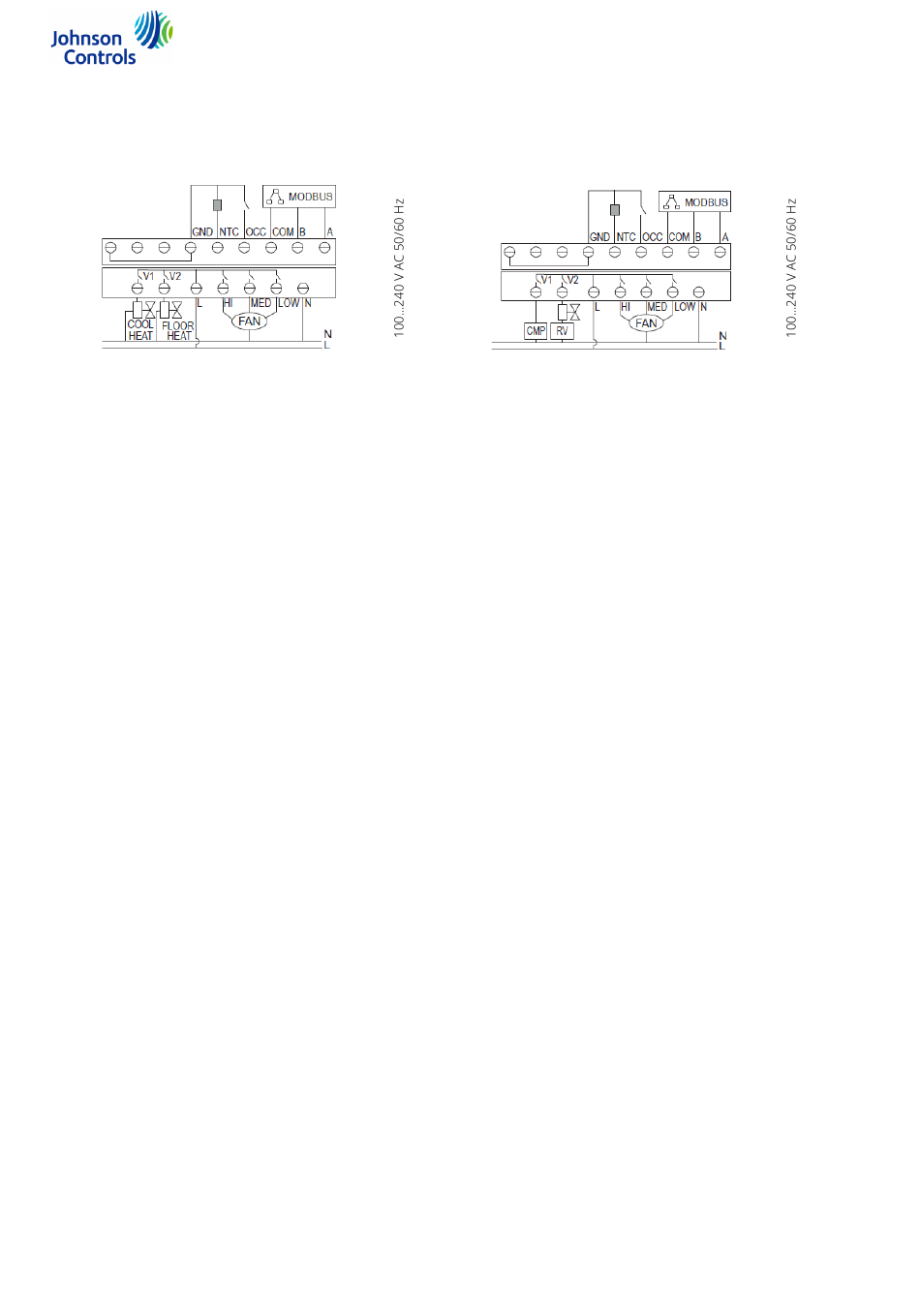

Abbildung 17:
2-Rohr Ein/Aus mit Fußbodenheizung
(Parameter 03 = 04)
Die 2-Rohr-Konfigurationen können die Sommen/Winter-Umschaltung (Auto-Changeover) automatisch erkennen, wenn am
•
Zulaufrohr der Kabelsensor NTC 10k JC Type II aus der Serie TS-6300 verwendet wird.
Die Konfiguration für die Fußbodenheizung ist eine 2-stufige Heizung. In der erste Stufe wird das Bodenventil aktiviert. Die
•
zweite Stufe wird aktiviert, wenn die Temperaturdifferenz (Sollwert-Temp) größer ist als der Wert der Zwischenstufe, der in der
Konfiguration festgelegt wurde. In der zweiten Stufe öffnet sich das zweite Ventil und der Ventilator startet. Mit dieser
Konfiguration arbeitet der Einzelraumregler im Sommer als 2-Rohr Kühlregister, mit einem 3-stufigem Ventilator und das Ventil
für die Fußbodenheizung wird dann nicht aktiviert.
8
Masse
Belegungskontakt
Kühlen Heizen
Fußbodenheizung
Ventilator
Hohe Drehzahl
Mittlere Drehzahl
Niedrige Drehzahl
Spannung
Masse
GND
Masse
OCC
Belegungskontakt
CMP
Verdichter
RV
Umschaltventil
FAN
Ventilator
HI
Hohe Drehzahl
MED
Mittlere Drehzahl
LOW
Niedrige Drehzahl
L
Spannung
N
Masse
Abbildung 18:
Wärmepumpe mit Wasser
(Parameter 03 = 05)
