Procedimiento para cambiar la biela y la tibia
Antes de desmontar, asegúrese de que el ajuste Altura del talón esté en un valor "de fábrica"
entre 10 y 20, correspondiente a un talón de 10 mm. Realizar un movimiento de flexión plantar
①
②
③
④
Utilice la llave dinamométrica adecuada para los puntos que se indican a continuación.

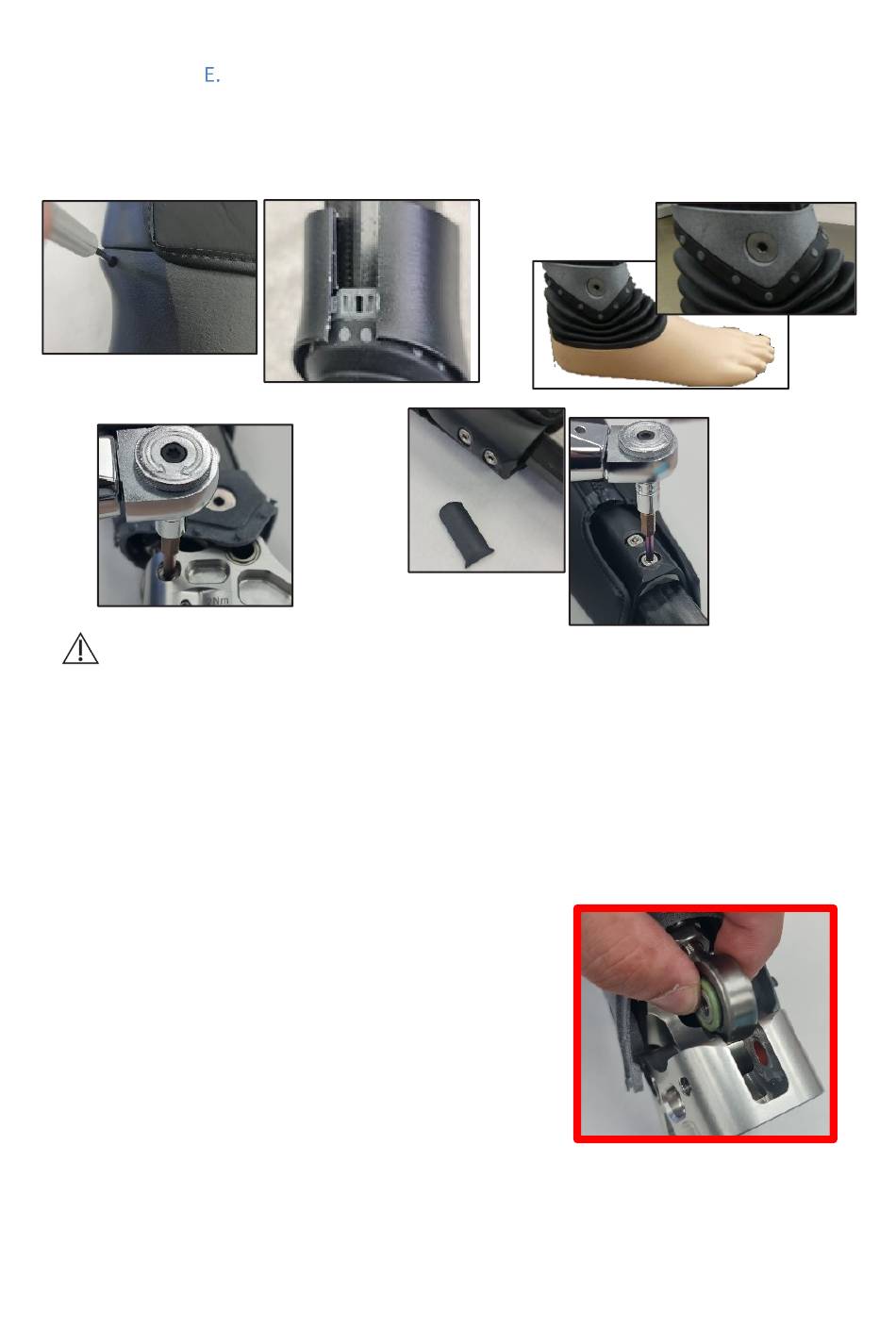

1) Retirar el revestimiento exterior:
①Desenroscar el tornillo del revestimiento exterior (HGS 460 y superior), luego retire el
revestimiento tibial.
② Quitar la cubierta del pie + la cubierta del tobillo con cuidado.
③ Desenroscar el eje trasero del tobillo (llave Allen 4mm)
④ Retirar la tapa de los tornillos y aflojar los tornillos que sujetan el tubo tibial (llave Allen 3).
ASEGÚRESE de no perder la arandela de ajuste
y las juntas tóricas.
2) Cambiar el tubo tibial:
① Desenroscar los tornillos del tubo tibial (llave Allen 3 y 4mm).
② Empujar hacia fuera el eje con el punzón. Saque las piezas del tobillo.
ES - 11
