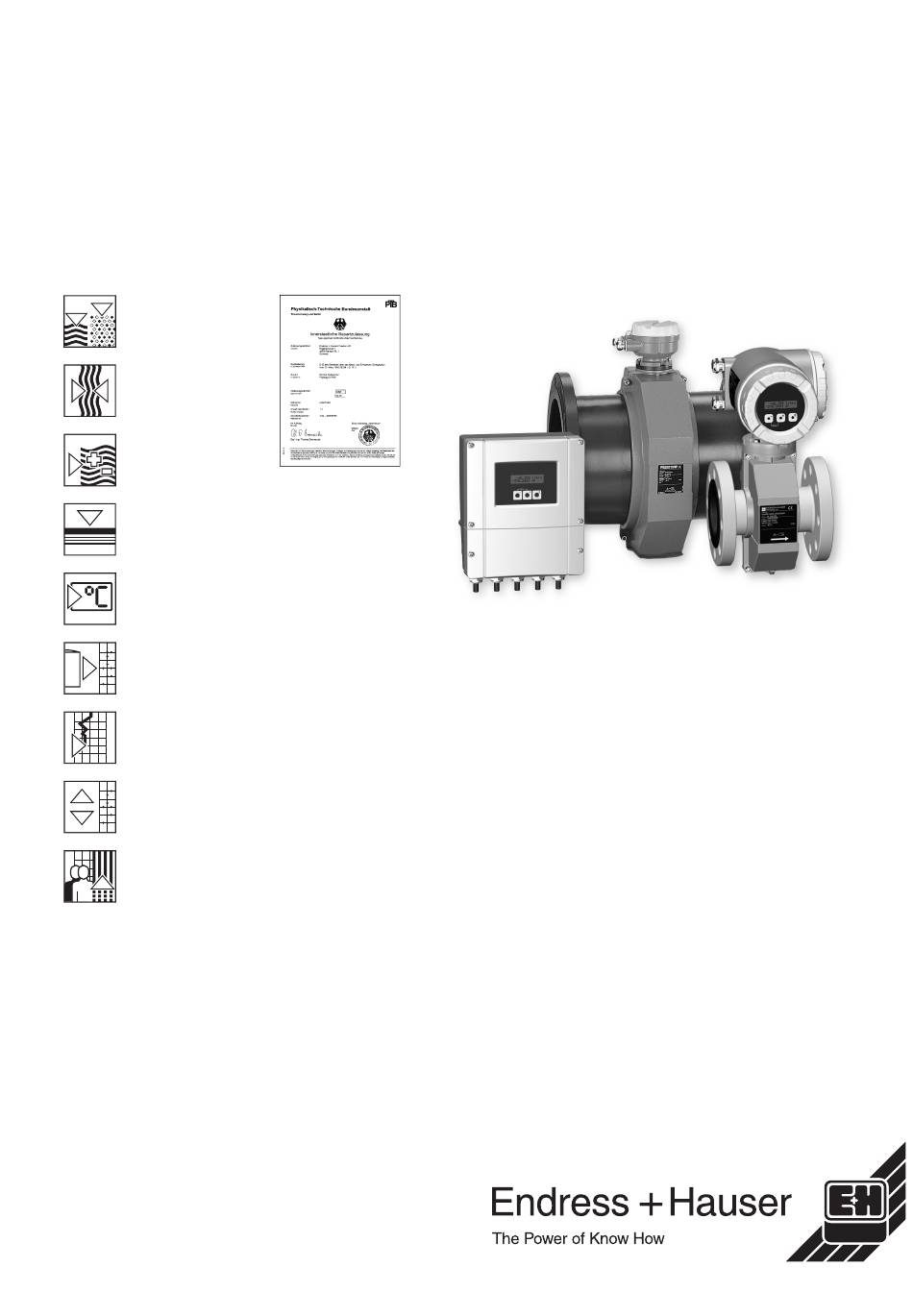

Technische Information
TI058D/06/de
50101927
Ergänzungsdaten zu:
TI046D/06/de (Promag 50/53 W)
TI047D/06/de (Promag 50/53 P)
Magnetisch-induktives
Durchfluss-Messsystem
PROline promag 51 W/P
Für den eichpflichtigen Verkehr
mit Kaltwasser
Anwendungsbereich
Das Messsystem Promag 51 besitzt die
PTB-Zulassung für den eichpflichtigen
Verkehr mit Kaltwasser:
• Wassertemperaturen 0...+30 °C
• Minimale Messstoffleitfähigkeit:
– Kaltwasser ≥5 µS/cm
– Demineralisiertes Wasser ≥20 µS/cm
• Metrologische Klassen A und B
• Dauerbetrieb bei Q
möglich
max
Der Einsatz von Promag 51 erfolgt mit
geeichter Totalisatoranzeige und optional
mit geeichtem Impulsausgang, z.B. in
der Trinkwasserversorgung (Abgabe-
verrechnung, Überwachung von Rohr-
leitungsnetzen, usw.).
Hinweis!
Die technischen Daten des Messsystems
Promag 51 sind, falls in dieser Zusatz-
dokumentation nicht anders vermerkt,
identisch mit denen der Standardaus-
führung Promag 50.
Ihre Vorteile
• Mit innerstaatlicher Bauartzulassung
für Kaltwasser (D)
• Trinkwassertauglichkeit KTW, WRC
• Hohe Messgenauigkeit für verbesserte
Prozessführung: ± 0,5%
• Nennweitenbereich DN 15...2000
• Mehrere Auskleidungsvarianten:
– Promag W: Hartgummi, Polyurethan
– Promag P: PTFE, PFA
• Einbaulängen nach DVGW und ISO
• Service und Wartung leicht gemacht.
Validierung vor Ort möglich ohne
Ausbau des Messaufnehmers:
– Optimale Wartung der Anlage
– Einbindung in QS-Systeme
• Robustes Feldgehäuse in IP 67
• Wandaufbaugehäuse in IP 67 für die
einfache Installation der Getrennt-
ausführung
• "Quick Setup"-Bedienmenü für die
einfache Inbetriebnahme im Feld
• Standardmäßige HART-Schnittstelle
