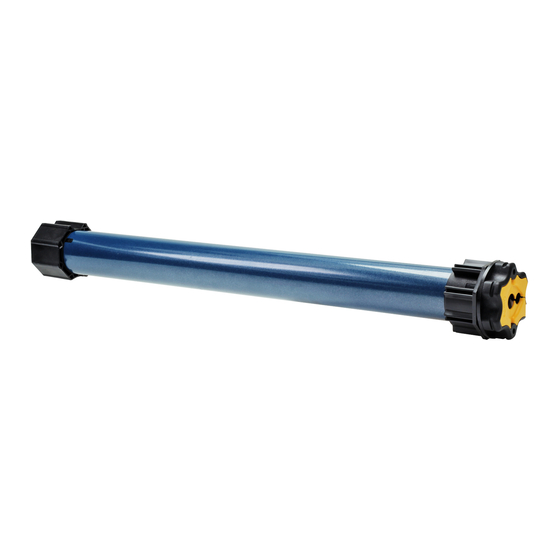

L’ilmo 50 WT est un moteur sans réglage : un simple branchement permet son utilisation. L’ilmo 50 WT apprend ses fins de course automatiquement. L’ilmo 50 WT se monte indi éremment à droite ou à gauche. Il se commande à partir d’un point de commande de type inverseur à position fixe ou momentanée.
2. 1. 2. Préparation du tube Installer un moteur ilmo 50 WT dans un tube d’enroulement d’épaisseur mini de 0.5 mm dont la face interne est lisse : pas de présence de soudure, sertissage, pliage, etc. à l’intérieur du tube.
Exemple d’un point de commande 3A : Couple en Nm Quantité max. de moteurs Pour l’intégration du moteur dans un système Somfy, par l’intermédiaire d’un moteur contrôleur Somfy, les exigences de connexion de la notice du contrôleur doivent être scrupuleusement respectées.
2. 4. ASTUCES ET CONSEILS D’INSTALLATION 2. 4. 1. Questions sur l’ilmo 50 WT ? Problèmes Causes possibles Solutions Le volet roulant Le câblage est incorrect. Contrôler le câblage et le modifier si besoin. tourne dans le mauvais sens. Le volet roulant Le câblage est incorrect.
Isolation électrique Classe I Par la présente, Somfy déclare que la motorisation couverte par ces instructions, marquée pour être alimentée en 230V 50Hz et utilisée comme indiqué dans ces instructions, est conforme aux exigences essentielles des Directives 2006/42/EC et 2014/30/EU.
ORIGINALANLEITUNG Diese Anleitung gilt für alle Antriebe vom Typ ilmo 50 WT, deren Ausführungen im aktuellen Katalog zu finden sind. INHALT 1. Vorbemerkungen 3. Verwendung und Wartung 1. 1. Anwendungsbereich 3. 1. Auf- und Abfahren des Rollladens 1. 2. Ha ung 3.
Antriebskopfes und dem äußersten Ende des Mitnehmers. 2. 1. 2. Vorbereitung der Welle Installieren Sie den Antrieb ilmo 50 WT in einer Welle mit einer Wandstärke von mindestens 0,5 mm und einer glatten Innenfläche (keine Schweißnähte, Verformungen oder Biegungen auf der Innenseite der Welle).
Beispiel für eine Steuerung mit 3 A Belastbarkeit: Drehmoment Nm max. Anzahl Bei Einbindung des Antriebs in ein Somfy-System über einen Aktor sind die Anschlußvorschri en des Aktors zu beachten. Aktoren mit Halbleiterrelais/Triacs dürfen nicht verwendet werden. 2. 3. INBETRIEBNAHME...
2. 4. TIPPS UND EMPFEHLUNGEN FÜR DIE INSTALLATION 2. 4. 1. Fragen zum ilmo 50 WT? Störungen Mögliche Ursachen Lösungen Der Rollladen bewegt Die Verkabelung ist fehlerha . Die Verkabelung überprüfen und ggf. sich in die falsche ändern. Richtung. Der Rollladen Die Verkabelung ist fehlerha .
Schutzklasse Klasse I Somfy erklärt hiermit, dass der in dieser Anleitung beschriebene Antrieb bei bestimmungsgemäßem Einsatz und angeschlossen an eine 230 V / 50 Hz-Stromversorgung die grundlegenden Anforderungen der Richtlinien 2006/42/EG und 2014/30/EG erfüllt. Eine mit Ausstellungsdatum und -ort versehene CE-Konformitätserklärung mit einer Aufzählung aller anwendbaren Normen und technischen Spezifikationen und aller zur Identifizierung des Antriebs erforderlichen Details sowie der Angabe der Namen...
The ilmo 50 WT programs its end limits automatically. The ilmo 50 WT can be mounted either on the right or the le . It can be controlled from a control point with a fixed position or momentary action-type switch.
2. 1. 2. Tube preparation Install a ilmo 50 WT motor in a roller tube with a minimum thickness of 0.5 mm and a smooth inner surface: with no welding, crimping, folding, etc. inside the tube.
Example for a 3A control point: Torque in Nm Maximum number of motors To integrate a motor into a Somfy system, using a Somfy motor controller, the connection requirements in the controller manual must be followed carefully. Controllers with “semiconductor“ relays must not be used.
2. 4. TIPS AND RECOMMENDATIONS FOR INSTALLATION 2. 4. 1. Questions concerning the ilmo 50 WT? Problems Possible causes Solutions The roller shutter The wiring is incorrect. Check the wiring and modify it if is turning in the necessary. wrong direction.
Electrical insulation Class I Somfy hereby declares that the drive covered by these instructions, when marked for input voltage 230V 50Hz and used as intended according to these instructions, is in compliance with the essential requirements of Directives 2006/42/EC and 2014/30/ EU.
Az ilmo 50 WT nem igényel beállítást: a motor a bekötését követ en használatra kész. Az ilmo 50 WT automatikusan érzékeli a végállásait. Az ilmo 50 WT jobb és bal oldalra is szerelhet . A vezérlése fix vagy változó helyzet , inverter típusú vezérl egység segítségével történik.
és a meneszt vége közötti távolságot (L1). 2. 1. 2. A tengely el készítése Az ilmo 50 WT motort egy min. 0,5 mm vastagságú, sima bels felület red nytengelybe szerelje be: a tengely belsejében ne legyen hegesztés, préselés, behajtás stb. nyoma.
Példa egy 3A-es vezérl egységre: : Nyomaték (Nm) A motorok maximális száma Ha a motort Somfy motorvezérl egység segítségével egy Somfy rendszerbe integrálja, pontosan be kell tartani a motorvezérl egység útmutatójának csatlakoztatási követelményeit. A „félvezet ” relével rendelkez vezérl egységek nem használhatók.
2. 4. TIPPEK ÉS SZERELÉSI TANÁCSOK 2. 4. 1. Kérdése van az ilmo 50 WT termékkel kapcsolatban? Problémák Lehetséges okok Megoldások A red ny nem Nem megfelel a vezetékezés. Ellen rizze a vezetékezést, és módosítsa, a megfelel amennyiben szükséges. irányba mozog.
IP 44 Elektromos szigetelés I. osztály A Somfy kijelenti, hogy a jelen utasításokban bemutatott motoros m ködtet rendszer, amelynek megjelölés szerinti tápfeszültsége 230V 50Hz, a jelen utasításokban leírtak szerint történ használat esetén megfelel a 2006/42/EK és 2014/30/EU irányelvek f követelményeinek.
Przyuczenie po o e kra cowych nap du ilmo 50 WT odbywa si w sposób automatyczny. Nap d ilmo 50 WT mo e by zamontowany zarówno z prawej, jak i z lewej strony. Mo na nim sterowa przy pomocy punktu steruj cego typu prze cznik trybu z podtrzymaniem lub bez podtrzymania.
2. 1. 2. Przygotowanie rury nawojowej Zamontowa nap d ilmo 50 WT w rurze nawojowej o grubo ci co najmniej 0,5 mm i o g adkiej powierzchni wewn trznej: wewn trz rury nie powinno by spoin, zagniece , za ama itp.
Seite 41
Moment w Nm Maks. liczba nap dów W celu pod czenia nap du do systemu Somfy, za pomoc nap du-kontrolera Somfy, nale y bezwzgl dnie przestrzega wymaga dotycz cych po czenia zawartych w instrukcji kontrolera. Nie nale y stosowa punktów steruj cych z jednym przeka nikiem «pó przewodnikowym».
Seite 42
2. 4. WSKAZÓWKI I RADY DOTYCZ CE INSTALACJI 2. 4. 1. Pytania dotycz ce nap du ilmo 50 WT? Usterki Mo liwe przyczyny Rozwi zania Roleta przesuwa si Okablowanie jest Sprawdzi okablowanie i zmodyfikowa w w nieprawid owym nieprawid owe.
Klasa I Somfy niniejszym o wiadcza, e nap d opisany w tej instrukcji, przystosowany zgodnie z oznaczeniem do zasilania napi ciem 230V 50Hz i u ytkowany w sposób w niej okre lony, jest zgodny z podstawowymi wymogami Dyrektywy 2006/42/EC i 2014/30/EU.
Pohon ilmo 50 WT nevy aduje ádné nastavení: lze ho pou ít hned po zapojení. Koncové polohy pohonu ilmo 50 WT se nastaví automaticky. Pohon ilmo 50 WT je mo né pou ít pro pravostrannou i levostrannou montá . Pro ovládání lze pou ít spína e (ovlada e) bez aretace i s aretací.
L1 = … 2. 1. 2. P íprava h ídele Namontujte pohon ilmo 50 WT do h ídele o minimální tlou ce 0,5 mm s hladkou vnit ní stranou: bez svar , drá kování, ohyb apod. uvnit h ídele. Od ízn te h ídel v po adované délce podle produktu, do n ho je pohon montován.
Max. po et motorov ch pohon V p ípad integrace motorového pohonu do systému Somfy prost ednictvím ídicího motorového pohonu Somfy musí b t striktn dodr eny po adavky t kající se p ipojení uvedené v p íru ce ídicího pohonu.
2. 4. TIPY A DOPORU ENÍ PRO MONTÁ 2. 4. 1. Máte otázky t kající se pohonu ilmo 50 WT? Problém Mo né p í iny e ení Roleta se otá í Zapojení je nesprávné. Zkontrolujte a v p ípad pot eby upravte v nesprávném...
T ída ochrany T ída I Spole nost Somfy tímto prohla uje, e pohon, na kter se vztahují tyto pokyny, ozna en pro napájení 230 V 50 Hz a pou ívan v souladu s t mito pokyny, spl uje základní po adavky sm rnic 2006/42/ES a 2014/30/EU.
Seite 52
50 WT înva capetele sale de curs în mod automat. ilmo 50 WT se monteaz fie pe partea dreapt , fie pe partea stâng . Acesta se comand de la un punct de comand de tip inversor cu pozi ie fix sau momentan .
2. 1. 2. Preg tirea tubului Instala i motorul ilmo 50 WT într-un tub de rulare cu o grosime minim de 0,5 mm a c rui suprafa interioar este neted : care nu prezint urme de sudur , sertizare, pliere etc. în interiorul tubului.
Cuplu în Nm Cantitate max. de motoare Pentru integrarea motorului într-un sistem Somfy, cerin ele de conexiune specificate în manualul controlerului trebuie respectate cu rigurozitate folosind un motor compatibil cu controlerul Somfy. Nu trebuie utilizate puncte de comand cu releu „semiconductor”.
2. 4. SUGESTII I RECOMAND RI DE INSTALARE 2. 4. 1. Întreb ri despre ilmo 50 WT? Probleme Cauze posibile Solu ii Ruloul se rote te Cablajul este incorect. Controla i cablajul i modifica i dac este în sens gre it.
Clasa I Prin prezentul manual, Somfy declar c motorizarea prezentat în aceste instruc iuni, marcat pentru a fi alimentat cu 230 V 50 Hz i utilizat a a cum este indicat în aceste instruc iuni, este în conformitate cu cerin ele esen iale ale Directivelor 2006/42/CE i 2014/30/UE.
Seite 59
PREVEDENO UPUTSTVO Ovo uputstvo primenjivo je na sve motore ilmo 50 WT ije su verzije dostupne u va e em katalogu. SADR AJ 1. Prethodne informacije 3. Upotreba i odr avanje 1. 1. Podru je primene 3. 1. Podizanje i spu tanje roletne 1.
Seite 60
L1 = … 2. 1. 2. Priprema cevi Postavite motor ilmo 50 WT u cev za obmotavanje minimalne debljine zida cevi 0,5 mm, ija je unutra nja strana glatka: nema varova, opto avanja, savijanja, itd. u unutra njosti cevi. Isecite cev za namotavanje na eljenu du inu u zavisnosti od motorizovanog proizvoda.
Obrtni momenat u Nm Maks. koli ina motora Za integraciju motora sistema Somfy, pomo u kontrolera Somfy motora, potrebno je po tovati zahteve iz uputstva za priklju ivanje kontrolera. Nemojte koristiti komandne ta ke sa „poluprovodni kim” relejima. 2. 3. PU TANJE U RAD Nakon to ste fiksirali roletnu na cev za obmotavanje,...
Seite 63
2. 4. SAVETI I PREPORUKE ZA POSTAVLJANJE 2. 4. 1. Pitanja vezana za ilmo 50 WT? Problemi Mogu i uzroci Re enja Roletna se kre e Kabl je pogre no povezan. Proverite povezanost kabla i promenite spoj u pogre nom ako je potrebno.
Klasa I Kompanija Somfy ovim putem izjavljuje da je motor obuhva en ovim uputstvima, predvi en da se napaja sa 230V 50Hz i kori en kao to je navedeno u ovim uputstvima, u skladu sa su tinskim zahtevima direktiva 2006/42/EC i 2014/30/EU.
Seite 66
Motor ilmo 50 WT je motor bez pode avanja: dovoljno ga je jednostavno priklju iti za upotrebu. Motor ilmo 50 WT automatski u itava svoje krajeve hoda. Motor ilmo 50 WT mo e se postaviti desno ili lijevo. Njime se upravlja putem komande tipa preklopnog prekida a s fiksnim ili impulsnim polo ajem.
Seite 67
L1 = … 2. 1. 2. Priprema cijevi Postavite motor ilmo 50 WT u cijev za namatanje debljine minimalno 0,5 mm, ija je unutarnja povr ina glatka: bez varova, neravnina, nabora itd., u unutra njost cijevi. Izre ite cijev za namatanje na eljenu du inu, ovisno o proizvodi koji treba motorizirati.
Seite 69
Okretni moment u Nm Maksimalna koli ina motora Za dodavanje motora u sustav Somfy putem upravlja kog motora Somfy nu no je strogo se pridr avati uputa vezanih uz zahtjeve za povezivanje upravlja kog ure aj. Ne smiju se koristiti upravlja ke jedinice s relejom s „poluvodi em”.
Seite 70
2. 4. PREPORUKE I SAVJETI ZA POSTAVLJANJE 2. 4. 1. Imate pitanja o motoru ilmo 50 WT? Problemi Mogu uzroci Rje enja Roleta se okre e O i enje je neispravno. Provjerite o i enje i promijenite ga ako je u pogre nom potrebno.
Seite 72
Klasa I Ovim Somfy izjavljuje da je motor na koji se odnose ove upute ozna en za napajanje pod 230 V 50 Hz i koji se upotrebljava u skladu s ovim uputama uskla en s osnovnim zakonskim odredbama Direktiva za strojeve 2006/42/EK i 2014/30/EZ.
Seite 73
„ilmo 50 WT” noregul jas autom tiski. Ier ci „ilmo 50 WT” var uzst d t gan no lab s, gan kreis s puses. Motors ir darbin ms ar vad bas sl dzi – ar kuru nav iesp jams iesl gt vienlaic gi abus virzienus, un tas var b t gan ar fiks ciju, gan bez t s.
Seite 74
2. 1. 2. Caurules sagatavo ana Motors „ilmo 50 WT” j uzst da caurul , kuras sieni as biezums nav pl n ks par 0,5 mm un kuras iek puse ir gluda. Caurulei j b t bez uv m, stiprin jumiem, izliekumiem u. tml.
Griezes moments Nm Maksim lais motoru skaits Iek aujot motoru “Somfy” sist m , izmantojot “Somfy” motoru kontrolieri, ir stingri j iev ro kontroliera lieto anas pam c b sniegt s piesl guma pras bas. Nedr kst izmantot vad bas sl dzi ar releju “pusvad t ju”.
Seite 77
2. 4. NODER GA INFORM CIJA UN PADOMI PAR UZST D ANU 2. 4. 1. Iesp jamie jaut jumi par „ilmo 50 WT” darb bu Probl mas Iesp jamie c lo i Risin jumi Rull jamais Nepareizi izveidots sasl gums.
