1.3 Technische Daten
Stanzbild für Kopfschine unten geschlossen
35 mm
2 Installation
2.1 Montage

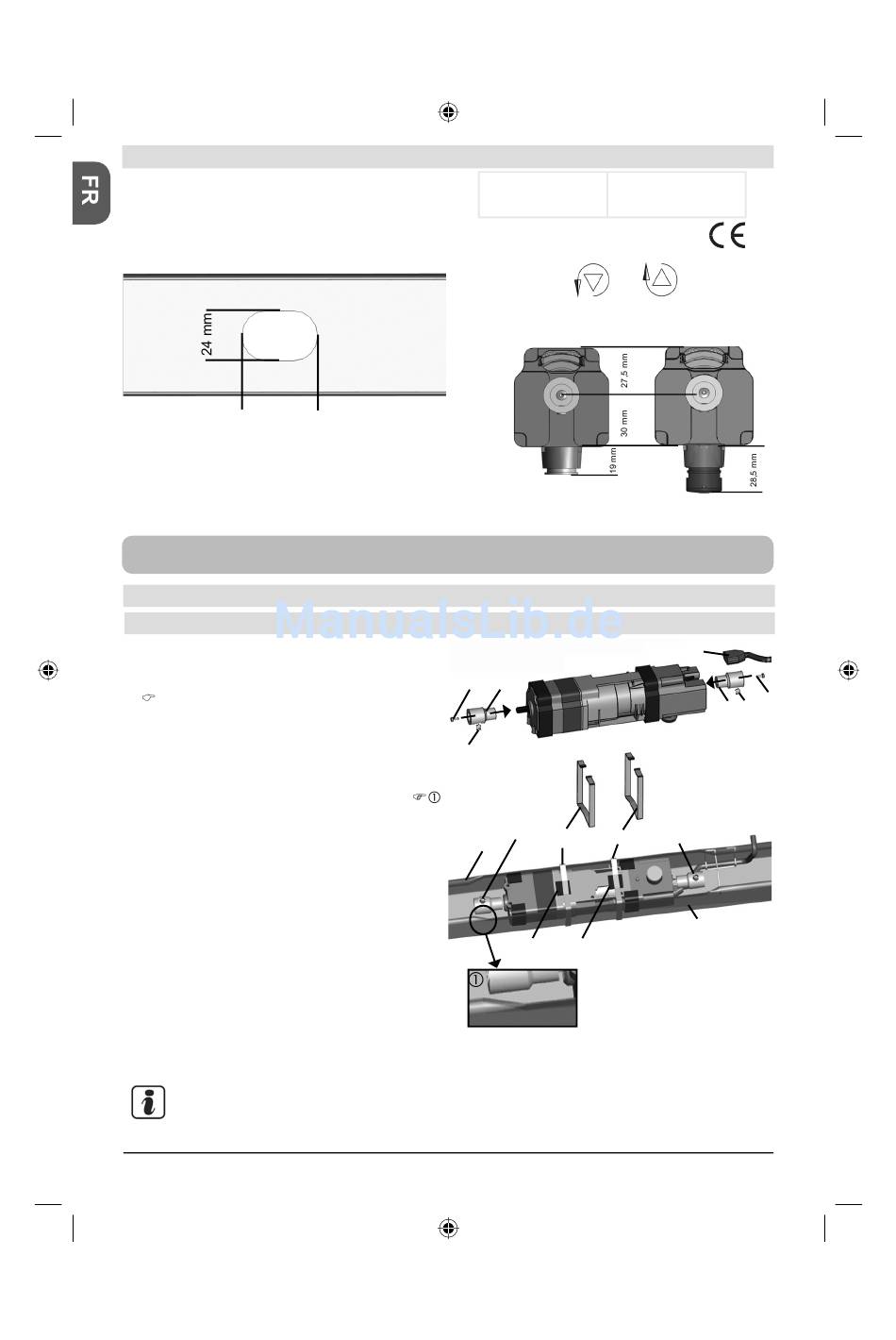

2.1.1 Kopfschiene 58 X 51 mm und 58 X 56 mm unten offen
● Schrauben Sie die 2 Wellenadapter (1)
mittels 2 Schrauben M3X8 (2) an die Wel-
le des Antriebes.
Anzugsmoment = 1,2 Nm
● Stecken Sie die Anschlußleitung (3) in
den Antrieb ein.
● Pressen Sie den Bördel an der Schiene
im Bereich des Antriebes zusammen.
● Setzen Sie den Antrieb in die Kopfschiene
(4) ein.
● Fixiren Sie den Antrieb mit den Halteklam-
mern (5) über den Resonanzbändern (6)
in der Kopfschiene (4).
● Mit einem Gewindestift (7, > Option <)
kann die Welle im Wellenadapter fi xiert
werden.
Hinweis:
Bei nicht genügender Halteklammerspannung (5) sind bis zu 3 Reso-
nanzbänder (6) übereinander zu kleben.
4
Endschalter-
90 Umdrehungen
kapazität:
Drehrichtung
AB
Schaltfühlervarianten
kurz
2
1
7
7
5
5
4
6
6
© 2008 Somfy SAS. All rights reserved. 01/2008
AUF
standard
3
2
7
1
7
4
