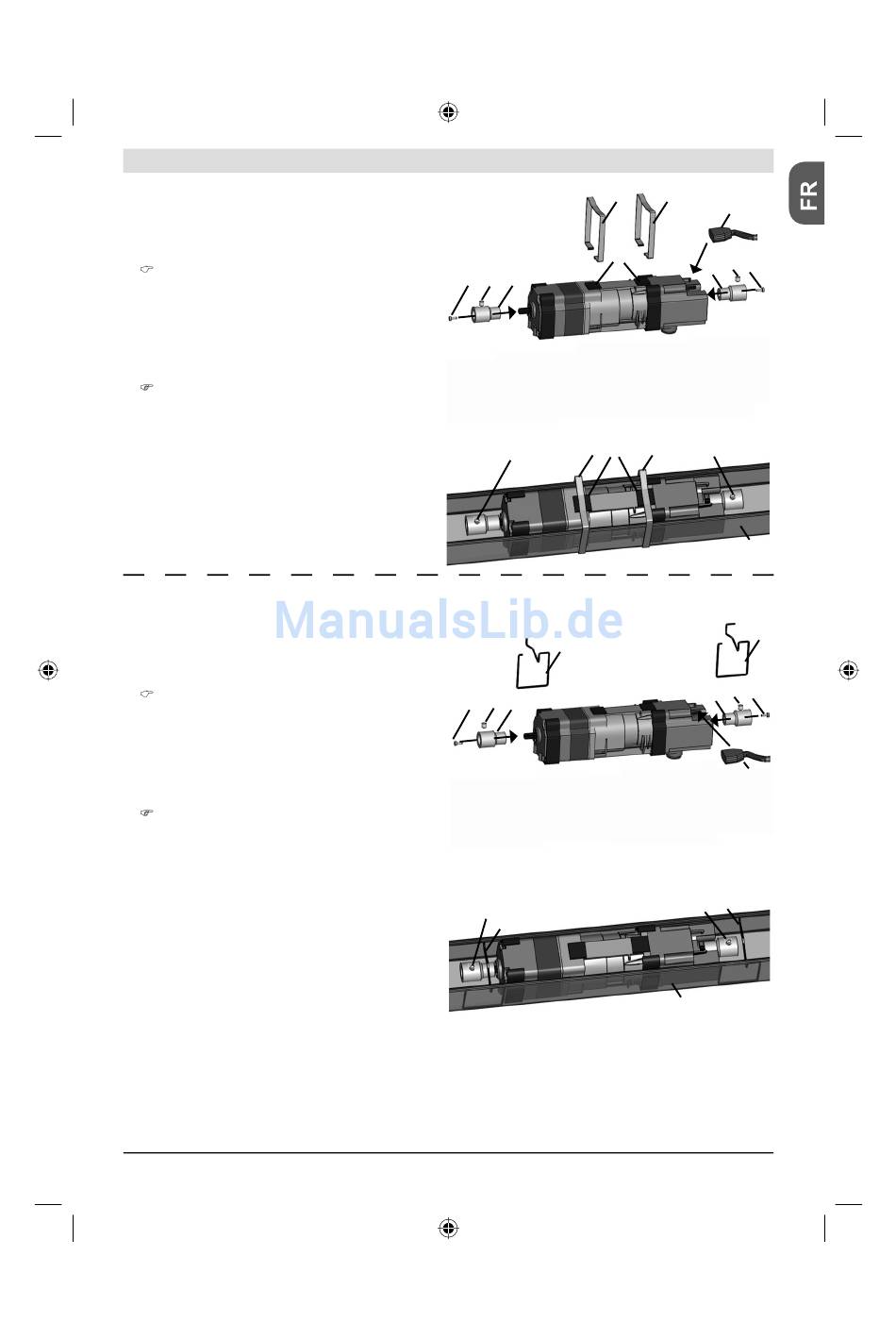

2.1.2 Kopfschiene 58 X 51 mm, 58 X 56 mm unten geschlossen
Außenliegende Halteklammer
● Schrauben Sie die 2 Wellenadapter (1)
mittels 2 Schrauben M3X8 (2) an die Wel-
le des Antriebes.
Anzugsmoment = 1,2 Nm
● Stecken Sie die Anschlußleitung (3) in
den Antrieb ein.
● Setzen Sie den Antrieb in die Kopfschiene
(4) ein.
Achten Sie auf die Ausstanzung für
den Schaltfühler und Einstellknöpfe.
● Fixiren Sie den Antrieb mit den Halteklam-
mern (5) über den Aufl agepads (6) in der
Kopfschiene (4).
● Mit einem Gewindestift (7, > Option <)
kann die Welle im Wellenadapter fi xiert
werden.
Innenliegende Halteklammer
● Schrauben Sie die 2 Wellenadapter (1)
mittels 2 Schrauben M3X8 (2) an die Welle
des Antriebes.
Anzugsmoment = 1,2 Nm
● Stecken Sie die Anschlußleitung (3) in den
Antrieb ein.
● Setzen Sie den Antrieb in die Kopfschiene
(4) ein.
Achten Sie auf die Ausstanzung für
den Schaltfühler und Einstellknöpfe.
● Fixiren Sie den Antrieb mit den Halteklam-
mern (5) in der Kopfschiene (4).
● Mit einem Gewindestift (6, > Option <)
kann die Welle im Wellenadapter fi xiert
werden.
© 2008 Somfy SAS. All rights reserved. 01/2008
5
6
7
1
2
5 6
7
5
6
2
1
6
5
5
3
1
7
2
5
7
4
5
2
6
1
3
5
6
4
5
