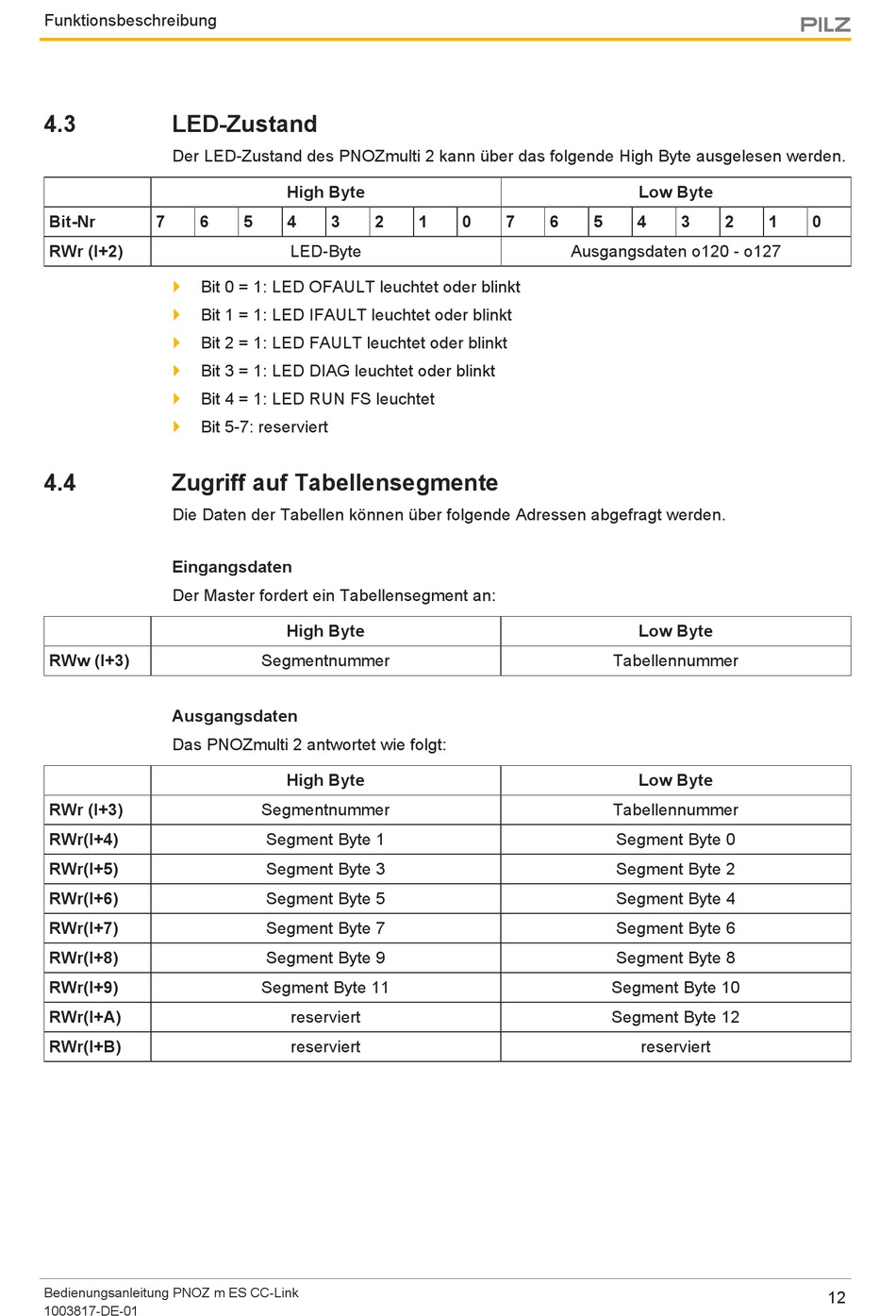

Funktionsbeschreibung
4.3
LED-Zustand
Der LED-Zustand des PNOZmulti 2 kann über das folgende High Byte ausgelesen werden.
Bit-Nr
7
6
RWr (l+2)
}
Bit 0 = 1: LED OFAULT leuchtet oder blinkt
}
Bit 1 = 1: LED IFAULT leuchtet oder blinkt
}
Bit 2 = 1: LED FAULT leuchtet oder blinkt
}
Bit 3 = 1: LED DIAG leuchtet oder blinkt
}
Bit 4 = 1: LED RUN FS leuchtet
}
Bit 5-7: reserviert
4.4
Zugriff auf Tabellensegmente
Die Daten der Tabellen können über folgende Adressen abgefragt werden.
Eingangsdaten
Der Master fordert ein Tabellensegment an:
RWw (l+3)
Ausgangsdaten
Das PNOZmulti 2 antwortet wie folgt:
RWr (l+3)
RWr(l+4)
RWr(l+5)
RWr(l+6)
RWr(l+7)
RWr(l+8)
RWr(l+9)
RWr(l+A)
RWr(l+B)
Bedienungsanleitung PNOZ m ES CC-Link
1003817-DE-01
High Byte
5
4
3
2
LED-Byte
High Byte
Segmentnummer
High Byte
Segmentnummer
Segment Byte 1
Segment Byte 3
Segment Byte 5
Segment Byte 7
Segment Byte 9
Segment Byte 11
reserviert
reserviert
1
0
7
6
Ausgangsdaten o120 - o127
Low Byte
5
4
3
2
Low Byte
Tabellennummer
Low Byte
Tabellennummer
Segment Byte 0
Segment Byte 2
Segment Byte 4
Segment Byte 6
Segment Byte 8
Segment Byte 10
Segment Byte 12
reserviert
1
0
12
