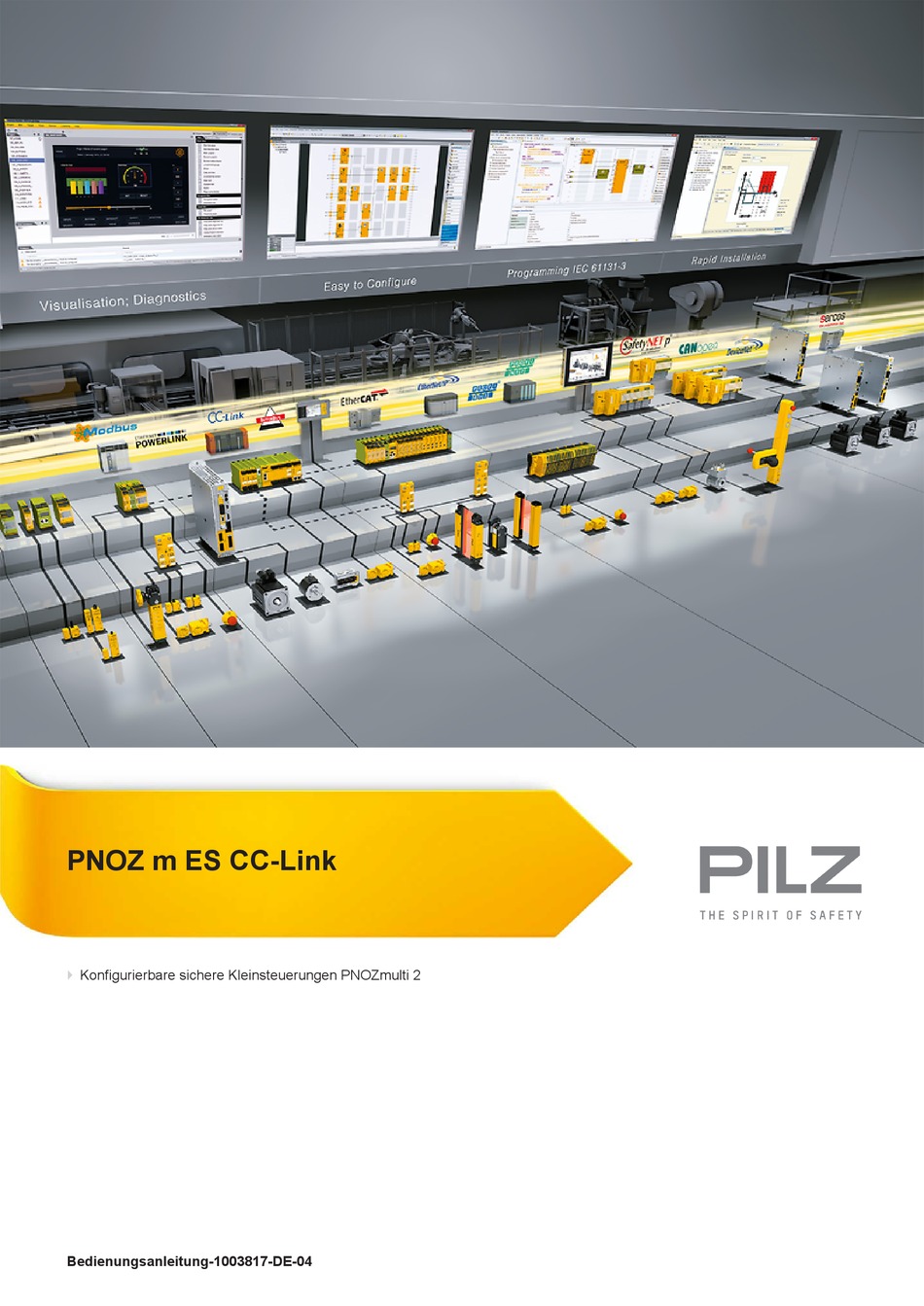

- Seite 1 PNOZ m ES CC-Link Konfigurierbare sichere Kleinsteuerungen PNOZmulti 2 Bedienungsanleitung-1003817-DE-04...
- Seite 2 Formulierung dieses Dokuments gewählt. Es wird versichert, dass alle Personen diskriminierungsfrei und gleichberechtigt betrachtet werden. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
- Seite 3 Allgemeine Hinweise zur Verdrahtung ..................18 Versorgungsspannung anschließen..................18 Schnittstellenbelegung ......................19 Übertragungsrate einstellen ......................19 Stationsadresse einstellen ......................20 Anschlussbeispiel........................21 Geändertes Projekt in das System PNOZmulti übertragen............21 Betrieb .............................22 Meldungen ..........................22 Technische Daten ........................23 Bestelldaten ..........................26 Produkt............................26 Zubehör.............................26 Bedienungsanleitung PNOZ m ES CC-Link 1003817-DE-04...
- Seite 4 Inhalt 9.2.1 Klemmen ...........................26 9.2.2 Verbindungsstecker ........................26 Bedienungsanleitung PNOZ m ES CC-Link 1003817-DE-04...
- Seite 5 Einführung Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ m ES CC-Link. Sie gilt, bis eine neue Dokumentation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts.
- Seite 6 Einführung INFO liefert Anwendungstipps und informiert über Besonderheiten. Bedienungsanleitung PNOZ m ES CC-Link 1003817-DE-04...
- Seite 7 Im PNOZmulti Configurator können 128 virtuelle Ein- und Ausgänge des Steuerungssys- tems PNOZmulti für die Kommunikation mit dem Feldbus CC-Link definiert werden. max. 1 PNOZ m ES CC-Link an das Basisgerät anschließbar steckbare Anschlussklemmen: wahlweise Federkraftklemme oder Schraubklemme als Zubehör erhältlich (siehe Bestell- daten/Zubehör).
- Seite 8 Übersicht Frontansicht Legende: CC-Link-Schnittstelle X4: 0 V, 24 V: Versorgungsanschlüsse Funktionserde Drehschalter zum Einstellen von Stationsadressen LEDs: Power, Run, L Err Bedienungsanleitung PNOZ m ES CC-Link 1003817-DE-04...
- Seite 9 Sicherheitsstromkreisen nach VDE 0113 Teil 1 und EN 60204-1 Das Erweiterungsmodul darf nicht für sicherheitsgerichtete Funktionen verwendet werden. Das Modul PNOZ m ES CC-Link kann als nicht sicherheitsgerichtetes Bauteil gemäß Auf- zugsrichtlinie 2014/33/EU eingesetzt werden. Es erfüllt die Umweltanforderungen nach EN 81-1/2, EN 81-20, EN 81-22, EN 81-50 für Personen- und Lastenaufzüge sowie die Anforderungen nach EN 115-1 für Fahrtreppen...
- Seite 10 Veränderungen irgendeiner Art vorgenommen wurden (z. B. Austauschen von Bau- teilen auf den Leiterplatten, Lötarbeiten usw). 3.3.3 Entsorgung Beachten Sie bei der Außerbetriebsetzung die lokalen Gesetze zur Entsorgung von elek- tronischen Geräten (z. B. Elektro- und Elektronikgerätegesetz). Bedienungsanleitung PNOZ m ES CC-Link | 10 1003817-DE-04...
- Seite 11 Verwenden Sie diese Funktionen nur, wenn Sie die Dokumentationen gelesen und ver- standen haben. Öffnen Sie nicht das Gehäuse und nehmen Sie auch keine eigenmächtigen Umbauten vor. Schalten Sie bei Wartungsarbeiten (z. B. beim Austausch von Schützen) unbedingt die Versorgungsspannung ab. Bedienungsanleitung PNOZ m ES CC-Link | 11 1003817-DE-04...
- Seite 12 Die virtuellen Ein- und Ausgänge, die über den Feldbus CC-Link übertragen werden sollen, werden im PNOZmulti Configurator ausgewählt und konfiguriert. Die Verbindung zwischen dem Basisgerät und dem Feldbusmodul PNOZ m ES CC-Link erfolgt über eine Steck- brücke. Nach Einschalten der Versorgungsspannung oder einem Reset des Steuerungs- systems PNOZmulti wird das Feldbusmodul PNOZ m ES CC-Link automatisch konfiguriert und gestartet.
- Seite 13 RX(m+50)n o87 o86 o85 o84 o83 o82 o81 o80 Wortadressierte Ausgangsdaten o88 - o127 Highbyte Lowbyte Bit-Nr. RWr l Bedienungsanleitung PNOZ m ES CC-Link | 13 1003817-DE-04...
- Seite 14 Bit 6 = 1: LED RUN ST leuchtet Bit 7: reserviert Zugriff auf Tabellensegmente Die Daten der Tabellen können über folgende Adressen abgefragt werden. Eingangsdaten Der Master fordert ein Tabellensegment an: High Byte Low Byte RWw (l+3) Segmentnummer Tabellennummer Bedienungsanleitung PNOZ m ES CC-Link | 14 1003817-DE-04...
- Seite 15 Segment Byte 6 RWr(l+8) Segment Byte 9 Segment Byte 8 RWr(l+9) Segment Byte 11 Segment Byte 10 RWr(l+A) reserviert Segment Byte 12 RWr(l+B) reserviert reserviert Blockschaltbild 24 V Module CC-Link Supply FG/PE Data (ST) Bedienungsanleitung PNOZ m ES CC-Link | 15 1003817-DE-04...
- Seite 16 Durch elektrostatische Entladung können Bauteile beschädigt werden. Sor- gen Sie für Entladung, bevor Sie das Produkt berühren, z. B. durch Berüh- ren einer geerdeten, leitfähigen Fläche oder durch Tragen eines geerdeten Armbands. Abmessungen in mm 22,5 101,4 (4,11“) (0,88“) Bedienungsanleitung PNOZ m ES CC-Link | 16 1003817-DE-04...
- Seite 17 Typ links oder rechts vom Basisgerät ange- schlossen. Die Anzahl an Modulen und die Modultypen, die mit dem Basisgerät verbunden werden können, entnehmen Sie dem Dokument "PNOZmulti Systemausbau". Bedienungsanleitung PNOZ m ES CC-Link | 17 1003817-DE-04...
- Seite 18 Klemme 24 V: + 24 V DC Klemme 0 V: 0 V Sichern Sie die Versorgungsspannung wie folgt ab: – Sicherungsautomat Charakteristik C - 6 A oder – Schmelzsicherung träge, 6 A Bedienungsanleitung PNOZ m ES CC-Link | 18 1003817-DE-04...
- Seite 19 Stellen Sie am oberen Drehschalter DR mit einem kleinen Schraubendreher die Übertra- gungsrate ein (im Beispiel "3", entspricht 50 kBit/s). Schalterstellung Übertragungsrate kBit/s kBit/s kBit/s kBit/s kBit/s kBit/s kBit/s MBit/s INFO Während des Betriebs kann die Übertragungsrate nicht verändert werden. Bedienungsanleitung PNOZ m ES CC-Link | 19 1003817-DE-04...
- Seite 20 Inbetriebnahme Stationsadresse einstellen Die Stationsadresse des Erweiterungsmoduls PNOZ m ES CC-Link wird mit zwei Dreh- schaltern x1 und x10 von 0 ... 99 (dezimal) eingestellt. Stellen Sie am mittleren Drehschalter x10 mit einem kleinen Schraubendreher die Zeh- nerstelle der Adresse ein (im Beispiel "3").
- Seite 21 Projekt im PNOZmulti Configurator geändert und wieder in das Basisgerät übertragen wer- den. Gehen Sie vor, wie in der Bedienungsanleitung für das Basisgerät beschrieben. WICHTIG Bei der Inbetriebnahme und nach jeder Änderung des Anwenderprogramms muss geprüft werden, ob die Sicherheitseinrichtungen korrekt funktionieren. Bedienungsanleitung PNOZ m ES CC-Link | 21 1003817-DE-04...
- Seite 22 Betrieb Betrieb Beim Einschalten der Versorgungsspannung übernimmt das PNOZmulti die Konfiguration aus der Chipkarte. Das Erweiterungsmodul PNOZ m ES CC-Link wird automatisch konfiguriert und gestartet. Meldungen Legende LED ein LED blinkt LED aus Bedeutung Power grün Versorgungsspannung liegt an Versorgungsspannung liegt nicht an grün...
- Seite 23 Zwangskonvektion im Schaltschrank ab 55 °C Lagertemperatur nach Norm EN 60068-2-1/-2 Temperaturbereich -25 - 70 °C Feuchtebeanspruchung nach Norm EN 60068-2-30, EN 60068-2-78 Betauung im Betrieb unzulässig Max. Betriebshöhe über NN 2000 m Bedienungsanleitung PNOZ m ES CC-Link | 23 1003817-DE-04...
- Seite 24 0,2 - 1,5 mm², 24 - 16 AWG Anzugsdrehmoment bei Schraubklemmen 0,5 Nm Leiterquerschnitt bei Federkraftklemmen: flexibel mit/ ohne Aderendhülse 0,2 - 2,5 mm², 24 - 12 AWG Federkraftklemmen: Klemmstellen pro Anschluss Abisolierlänge bei Federkraftklemmen 9 mm Bedienungsanleitung PNOZ m ES CC-Link | 24 1003817-DE-04...
- Seite 25 Technische Daten Mechanische Daten Abmessungen Höhe 101,4 mm Breite 22,5 mm Tiefe 110,4 mm Gewicht 90 g Bei Normenangaben ohne Datum gelten die 2015-08 neuesten Ausgabestände. Bedienungsanleitung PNOZ m ES CC-Link | 25 1003817-DE-04...
- Seite 26 Bestelldaten Bestelldaten Produkt Produkttyp Merkmale Bestell-Nr. PNOZ m ES CC-Link Konfigurierbare sichere Kleinsteuerungen PNOZmulti 2, Feldbus- 772135 modul, CC- Link. Zubehör 9.2.1 Klemmen Produkttyp Merkmale Bestell-Nr. Spring terminals Federkraftklemmen, für Feldbusmodule am PNOZ mm0.xp, 1 Satz. 783542 PNOZ mmcxp, 1 pc.
