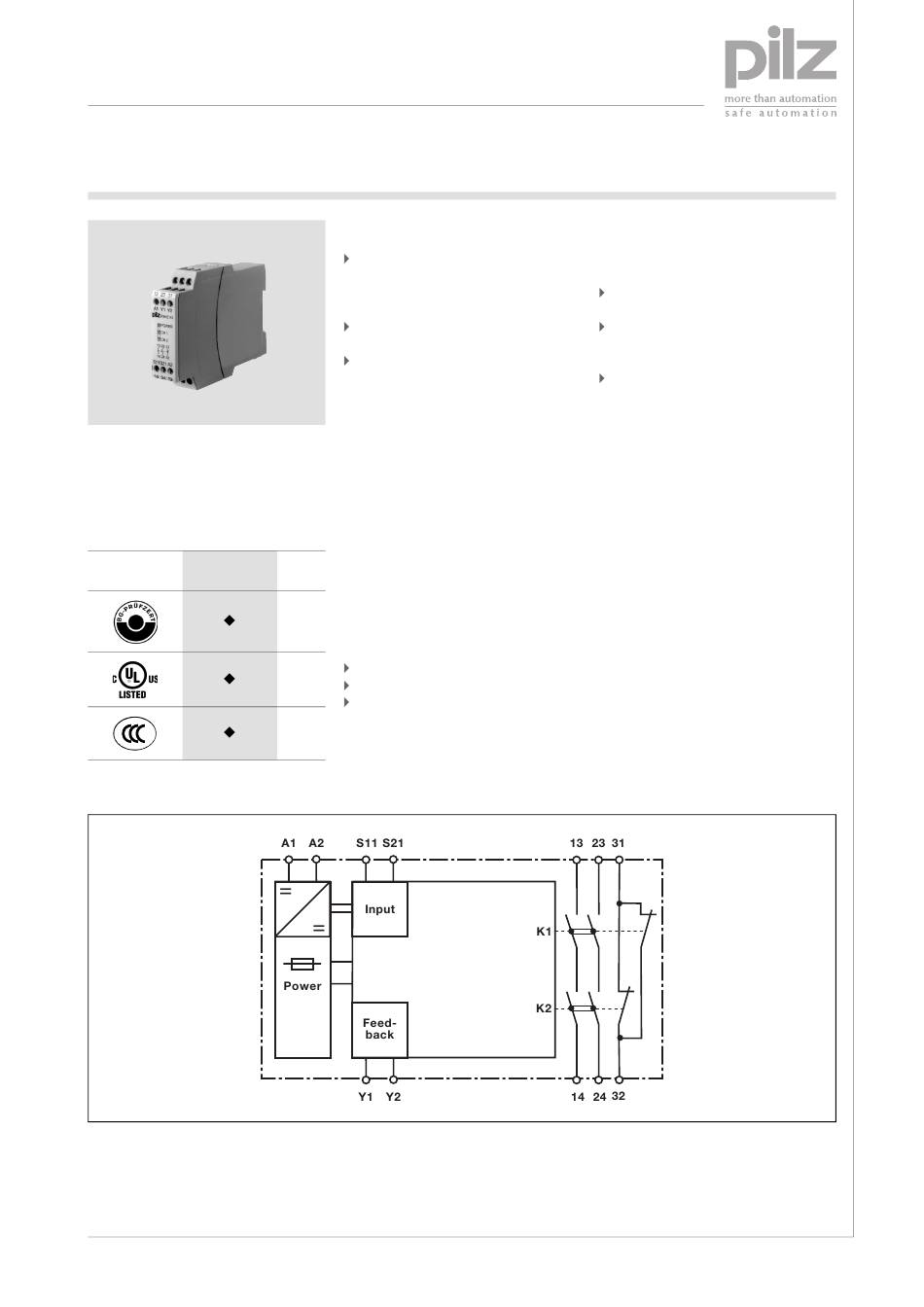

Pilz P2HZ X3 Bedienungsanleitung

Zweihandbediengerät
Anforderungsklasse IIIC, EN 574
P2HZ X3
Zweihandbediengerät für Pressen-
steuerungen und Sicherheitsstrom-
kreise
Zulassungen
P2HZ X3
Blockschaltbild
Pilz GmbH & Co. KG, Sichere Automation, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
Gerätemerkmale
Relaisausgänge zwangsgeführt:
– 2 Sicherheitskontakte (S) unver-
zögert
– 1 Hilfskontakt (Ö) unverzögert
Anschlussmöglichkeiten für:
– 2 Bedienelemente (Taster)
LED-Anzeige für:
– Schaltzustand Kanal 1/2
– Versorgungsspannung
Gerätebeschreibung
Das Zweihandbediengerät erfüllt die
Anforderungen nach EN 574 Typ IIIC.
Es zwingt den Bediener die Hände
während der gefahrbringenden Bewe-
gung außerhalb der Gefahrenstelle zu
halten. Das Gerät ist zum Einbau in
Steuerungen für Pressen der Metallbe-
arbeitung als Baustein der Gleichzei-
tigkeit geeignet.
Es kann eingesetzt werden in Anwen-
dungen mit
mechanischen Pressen (EN 692)
hydraulischen Pressen (EN 693)
Sicherheitsstromkreisen nach
EN 60204-1
Sicherheitseigenschaften
Das Zweihandbediengerät erfüllt fol-
gende Sicherheitsanforderungen:
Die Schaltung ist redundant mit
Selbstüberwachung aufgebaut
Die Sicherheitseinrichtung bleibt
auch bei Ausfall eines Bauteils wirk-
sam
Die Schaltung verhindert einen wei-
teren Pressenhub bei
– Relaisversagen
– Verschweißen eines Kontaktes
– Spulendefekt eines Relais
– Leiterbruch
– Kurzschluss
