5. Aufbau und Funktion
5.2

Arbeitsweise des Pumpenelementes

Die Betätigung des Förderkolbens erfolgt
zwangsweise (wie in „Arbeitsweise Pumpe"
beschrieben). In der Stellung Saughub (wie
gezeichnet) ist die Querbohrung des Steuer-
kolbens (3) verschlossen. Mit Beginn des
Druckhubes verschließt der Förderkolben (1)
die Ansaugbohrung. Der angesaugte Schmier-
stoff in Raum A wird gegen den federbelaste-
ten Steuerkolben (3) gedrückt. Die Quer-
bohrung im Steuerkolben (3) wird geöffnet.
Der Schmierstoff gelangt unter Druck über die
Längs- und Querbohrung des Steuerkolbens
(3) in den Raum B und von dort, über den
Ringkanal und das Rückschlagventil (5), zum
Ausgang. Nach erfolgtem Druckhub beginnt
der Saughub des Förderkolbens (1).
Mit dem Verschieben des Förderkolbens (1)
wird auch der Steuerkolben (3) durch die
Federkraft in seine Ausgangsstellung gebracht.
Durch die Saughubbewegung des
Förderkolbens (1) entsteht im Raum A
Unterdruck. Mit dem Öffnen der Ansaug-
bohrung gelangt der Schmierstoff durch den
entstandenen Unterdruck in den Raum A.
Das Pumpenelement ist für den nächsten
Schmiervorgang vorbereitet.
Raum A
Position Beschreibung
1 Förderkolben
2 Einschraubzylinder
3 federbelasteter Steuerkolben
Bei ATEX-Ausführung wird die
Verschlussschraube durch ein Druck-
begrenzungsventil ersetzt.

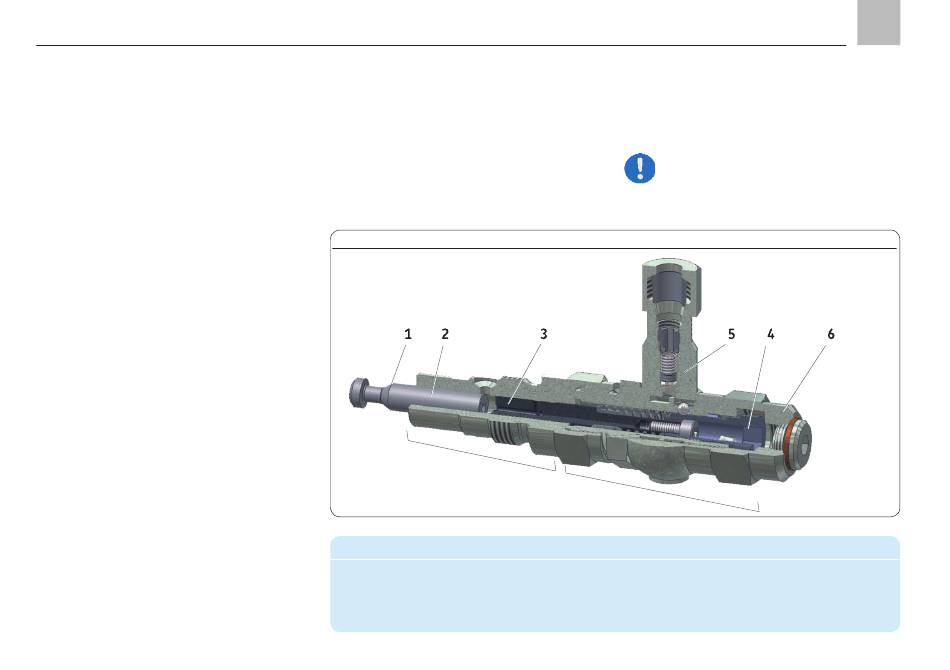

Aufbau Pumpenelement, Abb. 3
Raum B
4 Verstellhülse
5 Ringstück mit Rückschlagventil
6 Hutmutter mit Verschlussschraube
DE
Seite 33
Legende zu Abb. 3
