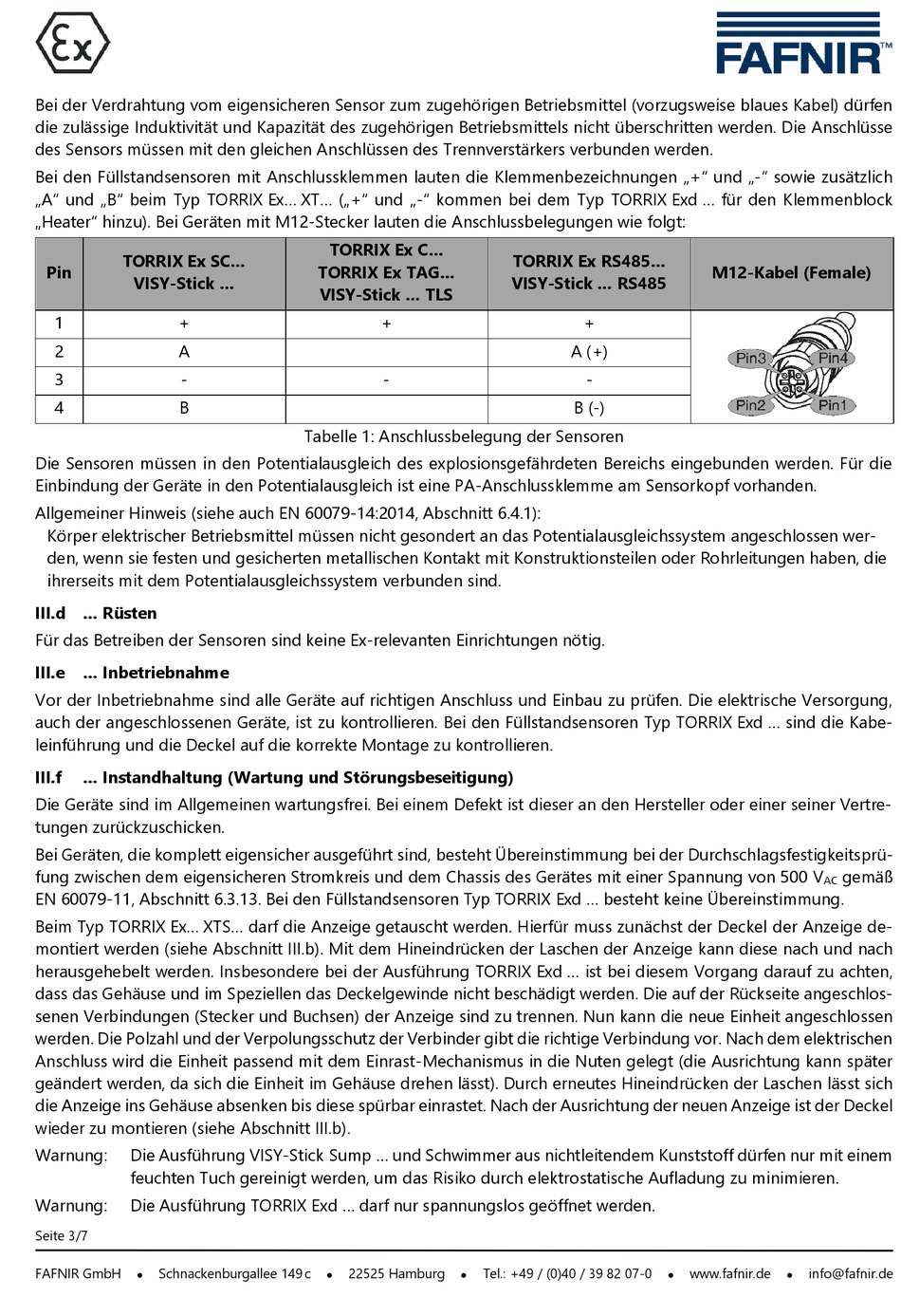

Bei der Verdrahtung vom eigensicheren Sensor zum zugehörigen Betriebsmittel (vorzugsweise blaues Kabel) dürfen
die zulässige Induktivität und Kapazität des zugehörigen Betriebsmittels nicht überschritten werden. Die Anschlüsse
des Sensors müssen mit den gleichen Anschlüssen des Trennverstärkers verbunden werden.
Bei den Füllstandsensoren mit Anschlussklemmen lauten die Klemmenbezeichnungen „+" und „-" sowie zusätzlich
„A" und „B" beim Typ TORRIX Ex... XT... („+" und „-" kommen bei dem Typ TORRIX Exd ... für den Klemmenblock
„Heater" hinzu). Bei Geräten mit M12-Stecker lauten die Anschlussbelegungen wie folgt:
TORRIX Ex SC...
Pin
VISY-Stick ...
1
+
2
A
3
-
4
B
Die Sensoren müssen in den Potentialausgleich des explosionsgefährdeten Bereichs eingebunden werden. Für die
Einbindung der Geräte in den Potentialausgleich ist eine PA-Anschlussklemme am Sensorkopf vorhanden.
Allgemeiner Hinweis (siehe auch EN 60079-14:2014, Abschnitt 6.4.1):
Körper elektrischer Betriebsmittel müssen nicht gesondert an das Potentialausgleichssystem angeschlossen wer-
den, wenn sie festen und gesicherten metallischen Kontakt mit Konstruktionsteilen oder Rohrleitungen haben, die
ihrerseits mit dem Potentialausgleichssystem verbunden sind.
III.d ... Rüsten
Für das Betreiben der Sensoren sind keine Ex-relevanten Einrichtungen nötig.
III.e
... Inbetriebnahme
Vor der Inbetriebnahme sind alle Geräte auf richtigen Anschluss und Einbau zu prüfen. Die elektrische Versorgung,
auch der angeschlossenen Geräte, ist zu kontrollieren. Bei den Füllstandsensoren Typ TORRIX Exd ... sind die Kabe-
leinführung und die Deckel auf die korrekte Montage zu kontrollieren.
III.f
... Instandhaltung (Wartung und Störungsbeseitigung)
Die Geräte sind im Allgemeinen wartungsfrei. Bei einem Defekt ist dieser an den Hersteller oder einer seiner Vertre-
tungen zurückzuschicken.
Bei Geräten, die komplett eigensicher ausgeführt sind, besteht Übereinstimmung bei der Durchschlagsfestigkeitsprü-
fung zwischen dem eigensicheren Stromkreis und dem Chassis des Gerätes mit einer Spannung von 500 V
EN 60079-11, Abschnitt 6.3.13. Bei den Füllstandsensoren Typ TORRIX Exd ... besteht keine Übereinstimmung.
Beim Typ TORRIX Ex... XTS... darf die Anzeige getauscht werden. Hierfür muss zunächst der Deckel der Anzeige de-
montiert werden (siehe Abschnitt III.b). Mit dem Hineindrücken der Laschen der Anzeige kann diese nach und nach
herausgehebelt werden. Insbesondere bei der Ausführung TORRIX Exd ... ist bei diesem Vorgang darauf zu achten,
dass das Gehäuse und im Speziellen das Deckelgewinde nicht beschädigt werden. Die auf der Rückseite angeschlos-
senen Verbindungen (Stecker und Buchsen) der Anzeige sind zu trennen. Nun kann die neue Einheit angeschlossen
werden. Die Polzahl und der Verpolungsschutz der Verbinder gibt die richtige Verbindung vor. Nach dem elektrischen
Anschluss wird die Einheit passend mit dem Einrast-Mechanismus in die Nuten gelegt (die Ausrichtung kann später
geändert werden, da sich die Einheit im Gehäuse drehen lässt). Durch erneutes Hineindrücken der Laschen lässt sich
die Anzeige ins Gehäuse absenken bis diese spürbar einrastet. Nach der Ausrichtung der neuen Anzeige ist der Deckel
wieder zu montieren (siehe Abschnitt III.b).
Warnung:
Die Ausführung VISY-Stick Sump ... und Schwimmer aus nichtleitendem Kunststoff dürfen nur mit einem
feuchten Tuch gereinigt werden, um das Risiko durch elektrostatische Aufladung zu minimieren.
Warnung:
Die Ausführung TORRIX Exd ... darf nur spannungslos geöffnet werden.
Seite 3/7
FAFNIR GmbH
Schnackenburgallee 149 c
⚫
TORRIX Ex C...
TORRIX Ex TAG...
VISY-Stick ... TLS
+
-
Tabelle 1: Anschlussbelegung der Sensoren
