MONTAGE

Le temps de montage estimé est d'environ
30 minutes.
Stand 18.10.2024
Copyright UNOLD AG | www.unold.de
1. Retirez tous les matériaux d'emballage, les
éventuelles protections de transport et les
étiquettes (mais pas la plaque signalétique

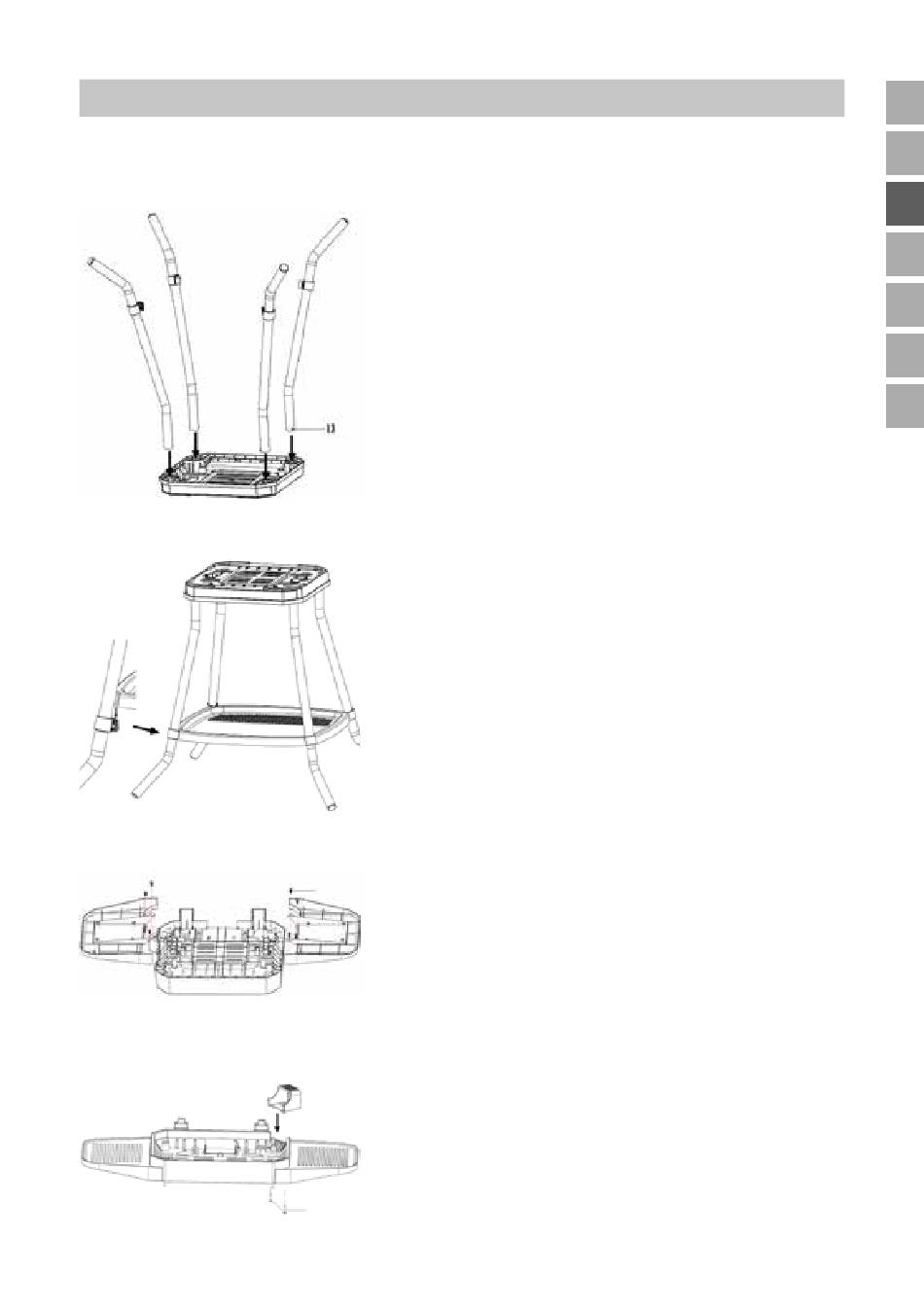

Fig. 1
ni le numéro de série !). Mettez les matériaux
d'emballage hors de portée des enfants - Risque
d'étouffement ! Jetez si nécessaire les matériaux
d'emballage
locales applicables. Conseil : Conservez les
matériaux d'emballage si vous souhaitez un jour
envoyer l'appareil en réparation.
2. Vérifiez que l'appareil n'est pas abîmé. Ne mettez
pas l'appareil en service s'il est visiblement
abîmé et contactez notre service clients.
3. Fixez les quatre tubes du pied [12] sur la base
Fig. 2
du barbecue [11] (Fig. 1). Le tube du pied
est inséré dans l'ouverture correspondante sur
la base du barbecue. À l'extrémité des tubes
du pied se trouve une broche [13], que l'on
entend s'enclencher lorsque le tube du pied est
correctement vissé.
4. Insérez la tablette pour poser [15] (Fig. 2).
Sur les tubes du pied se trouvent des supports
correspondants [14] qui doivent s'enclencher
dans la surface pour poser (Fig.2).
5. Enfoncez ensuite les tablettes latérales [8]
dans les supports correspondants du corps du
Fig. 3
(A)
barbecue [9], conformément aux indications de
la fig. 3. Attention car les deux parties ne peuvent
être fixées que d'un seul côté.Lorsque le boîtier
du barbecue est à l'envers, la tablette latérale
doit être fixée à l'aide des petits crochets sur le
côté gauche du boîtier. Ajustez les ouvertures à
vis de l'étagère latérale correspondante avec les
Fig. 4
ouvertures sur le corps et fixez les parties avec
les 8 vis ST 4x12 fournies (A).
6. Placez le support de prise femelle [7]/(H)
conformément aux indications de la Fig. 4 dans
conformément aux
