55

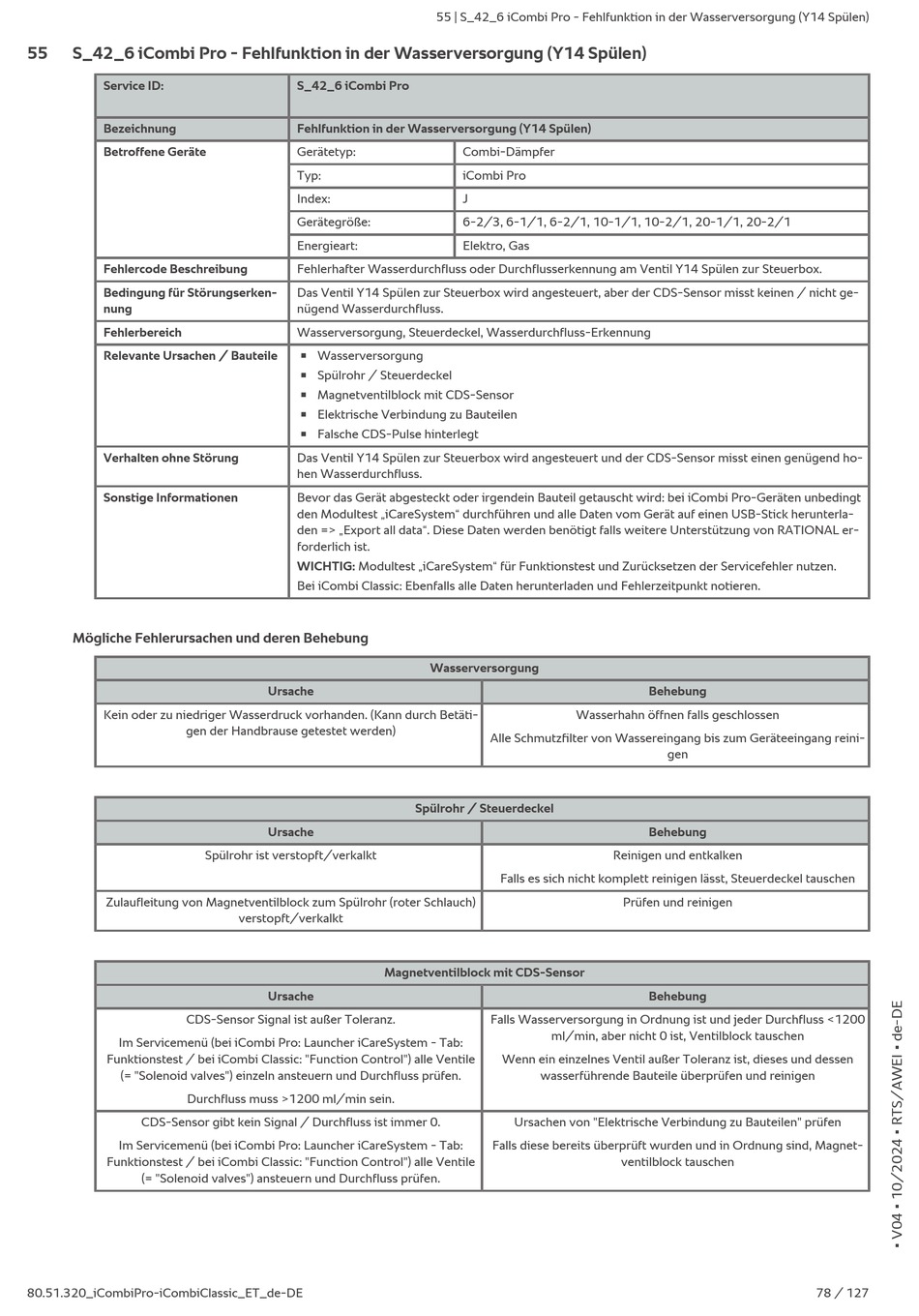

S_42_6 iCombi Pro - Fehlfunktion in der Wasserversorgung (Y14 Spülen)
Service ID:
Bezeichnung
Betroffene Geräte
Fehlercode Beschreibung
Bedingung für Störungserken-
nung
Fehlerbereich
Relevante Ursachen / Bauteile
Verhalten ohne Störung
Sonstige Informationen
Mögliche Fehlerursachen und deren Behebung
Kein oder zu niedriger Wasserdruck vorhanden. (Kann durch Betäti-
gen der Handbrause getestet werden)
Zulaufleitung von Magnetventilblock zum Spülrohr (roter Schlauch)
CDS-Sensor Signal ist außer Toleranz.
Im Servicemenü (bei iCombi Pro: Launcher iCareSystem - Tab:
Funktionstest / bei iCombi Classic: "Function Control") alle Ventile
(= "Solenoid valves") einzeln ansteuern und Durchfluss prüfen.
Durchfluss muss >1200 ml/min sein.
CDS-Sensor gibt kein Signal / Durchfluss ist immer 0.
Im Servicemenü (bei iCombi Pro: Launcher iCareSystem - Tab:
Funktionstest / bei iCombi Classic: "Function Control") alle Ventile
(= "Solenoid valves") ansteuern und Durchfluss prüfen.
80.51.320_iCombiPro-iCombiClassic_ET_de-DE
S_42_6 iCombi Pro
Fehlfunktion in der Wasserversorgung (Y14 Spülen)
Gerätetyp:
Typ:
Index:
Gerätegröße:
Energieart:
Fehlerhafter Wasserdurchfluss oder Durchflusserkennung am Ventil Y14 Spülen zur Steuerbox.
Das Ventil Y14 Spülen zur Steuerbox wird angesteuert, aber der CDS-Sensor misst keinen / nicht ge-
nügend Wasserdurchfluss.
Wasserversorgung, Steuerdeckel, Wasserdurchfluss-Erkennung
Wasserversorgung
n
Spülrohr / Steuerdeckel
n
Magnetventilblock mit CDS-Sensor
n
Elektrische Verbindung zu Bauteilen
n
Falsche CDS-Pulse hinterlegt
n
Das Ventil Y14 Spülen zur Steuerbox wird angesteuert und der CDS-Sensor misst einen genügend ho-
hen Wasserdurchfluss.
Bevor das Gerät abgesteckt oder irgendein Bauteil getauscht wird: bei iCombi Pro-Geräten unbedingt
den Modultest „iCareSystem" durchführen und alle Daten vom Gerät auf einen USB-Stick herunterla-
den => „Export all data". Diese Daten werden benötigt falls weitere Unterstützung von RATIONAL er-
forderlich ist.
WICHTIG: Modultest „iCareSystem" für Funktionstest und Zurücksetzen der Servicefehler nutzen.
Bei iCombi Classic: Ebenfalls alle Daten herunterladen und Fehlerzeitpunkt notieren.
Ursache
Ursache
Spülrohr ist verstopft/verkalkt
verstopft/verkalkt
Ursache
55 | S_42_6 iCombi Pro - Fehlfunktion in der Wasserversorgung (Y14 Spülen)
Combi-Dämpfer
iCombi Pro
J
6-2/3, 6-1/1, 6-2/1, 10-1/1, 10-2/1, 20-1/1, 20-2/1
Elektro, Gas
Wasserversorgung
Alle Schmutzfilter von Wassereingang bis zum Geräteeingang reini-
Spülrohr / Steuerdeckel
Falls es sich nicht komplett reinigen lässt, Steuerdeckel tauschen
Magnetventilblock mit CDS-Sensor
Falls Wasserversorgung in Ordnung ist und jeder Durchfluss <1200
ml/min, aber nicht 0 ist, Ventilblock tauschen
Wenn ein einzelnes Ventil außer Toleranz ist, dieses und dessen
wasserführende Bauteile überprüfen und reinigen
Ursachen von "Elektrische Verbindung zu Bauteilen" prüfen
Falls diese bereits überprüft wurden und in Ordnung sind, Magnet-
Behebung
Wasserhahn öffnen falls geschlossen
gen
Behebung
Reinigen und entkalken
Prüfen und reinigen
Behebung
ventilblock tauschen
78 / 127
