19

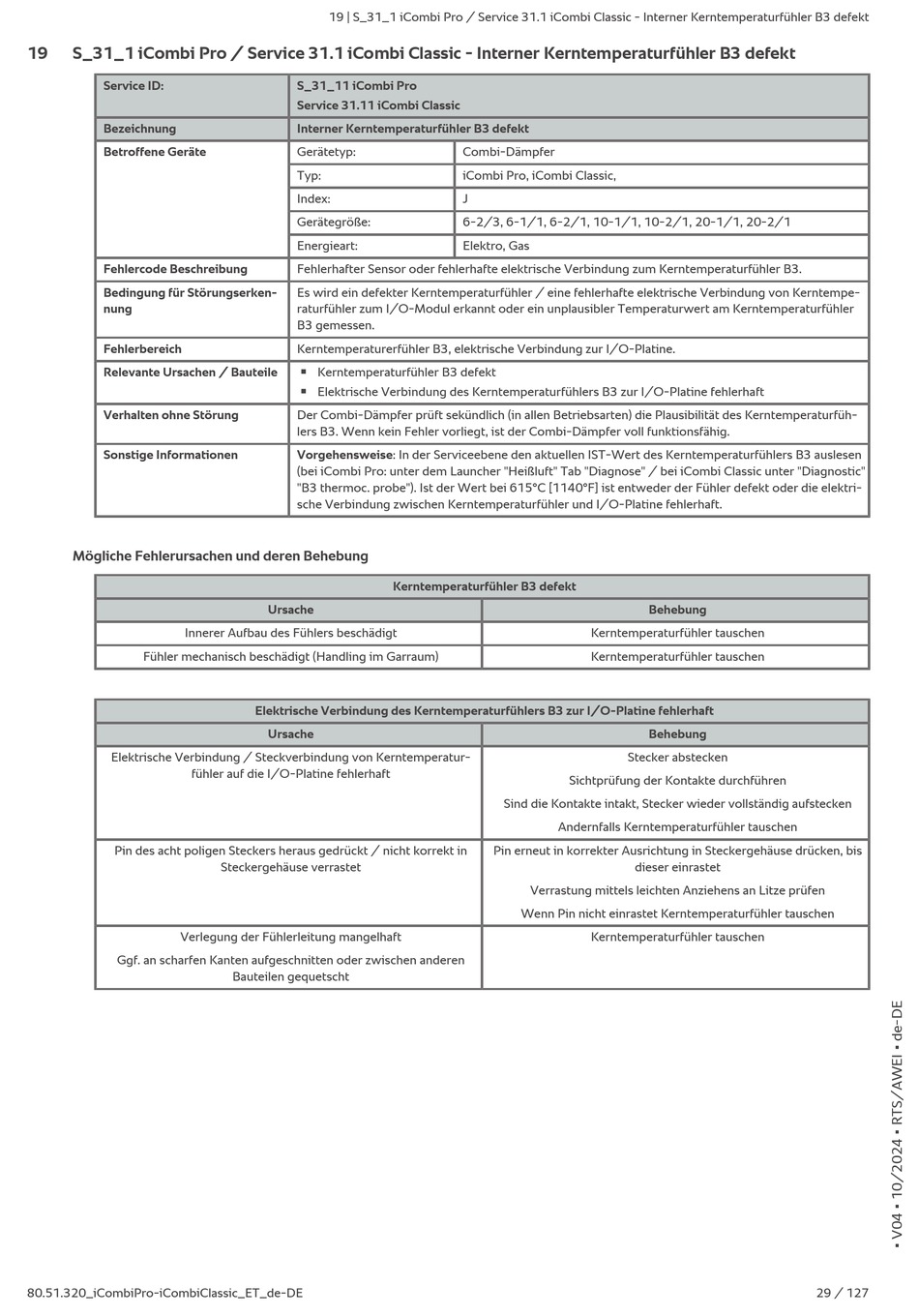

S_31_1 iCombi Pro / Service 31.1 iCombi Classic - Interner Kerntemperaturfühler B3 defekt
Service ID:
Bezeichnung
Betroffene Geräte
Fehlercode Beschreibung
Bedingung für Störungserken-
nung
Fehlerbereich
Relevante Ursachen / Bauteile
Verhalten ohne Störung
Sonstige Informationen
Mögliche Fehlerursachen und deren Behebung
Innerer Aufbau des Fühlers beschädigt
Fühler mechanisch beschädigt (Handling im Garraum)
Elektrische Verbindung / Steckverbindung von Kerntemperatur-
fühler auf die I/O-Platine fehlerhaft
Pin des acht poligen Steckers heraus gedrückt / nicht korrekt in
Verlegung der Fühlerleitung mangelhaft
Ggf. an scharfen Kanten aufgeschnitten oder zwischen anderen
80.51.320_iCombiPro-iCombiClassic_ET_de-DE
19 | S_31_1 iCombi Pro / Service 31.1 iCombi Classic - Interner Kerntemperaturfühler B3 defekt
S_31_11 iCombi Pro
Service 31.11 iCombi Classic
Interner Kerntemperaturfühler B3 defekt
Gerätetyp:
Typ:
Index:
Gerätegröße:
Energieart:
Fehlerhafter Sensor oder fehlerhafte elektrische Verbindung zum Kerntemperaturfühler B3.
Es wird ein defekter Kerntemperaturfühler / eine fehlerhafte elektrische Verbindung von Kerntempe-
raturfühler zum I/O-Modul erkannt oder ein unplausibler Temperaturwert am Kerntemperaturfühler
B3 gemessen.
Kerntemperaturerfühler B3, elektrische Verbindung zur I/O-Platine.
Kerntemperaturfühler B3 defekt
n
Elektrische Verbindung des Kerntemperaturfühlers B3 zur I/O-Platine fehlerhaft
n
Der Combi-Dämpfer prüft sekündlich (in allen Betriebsarten) die Plausibilität des Kerntemperaturfüh-
lers B3. Wenn kein Fehler vorliegt, ist der Combi-Dämpfer voll funktionsfähig.
Vorgehensweise: In der Serviceebene den aktuellen IST-Wert des Kerntemperaturfühlers B3 auslesen
(bei iCombi Pro: unter dem Launcher "Heißluft" Tab "Diagnose" / bei iCombi Classic unter "Diagnostic"
"B3 thermoc. probe"). Ist der Wert bei 615°C [1140°F] ist entweder der Fühler defekt oder die elektri-
sche Verbindung zwischen Kerntemperaturfühler und I/O-Platine fehlerhaft.
Kerntemperaturfühler B3 defekt
Ursache
Elektrische Verbindung des Kerntemperaturfühlers B3 zur I/O-Platine fehlerhaft
Ursache
Steckergehäuse verrastet
Bauteilen gequetscht
Combi-Dämpfer
iCombi Pro, iCombi Classic,
J
6-2/3, 6-1/1, 6-2/1, 10-1/1, 10-2/1, 20-1/1, 20-2/1
Elektro, Gas
Kerntemperaturfühler tauschen
Kerntemperaturfühler tauschen
Stecker abstecken
Sichtprüfung der Kontakte durchführen
Sind die Kontakte intakt, Stecker wieder vollständig aufstecken
Andernfalls Kerntemperaturfühler tauschen
Pin erneut in korrekter Ausrichtung in Steckergehäuse drücken, bis
dieser einrastet
Verrastung mittels leichten Anziehens an Litze prüfen
Wenn Pin nicht einrastet Kerntemperaturfühler tauschen
Kerntemperaturfühler tauschen
Behebung
Behebung
29 / 127
