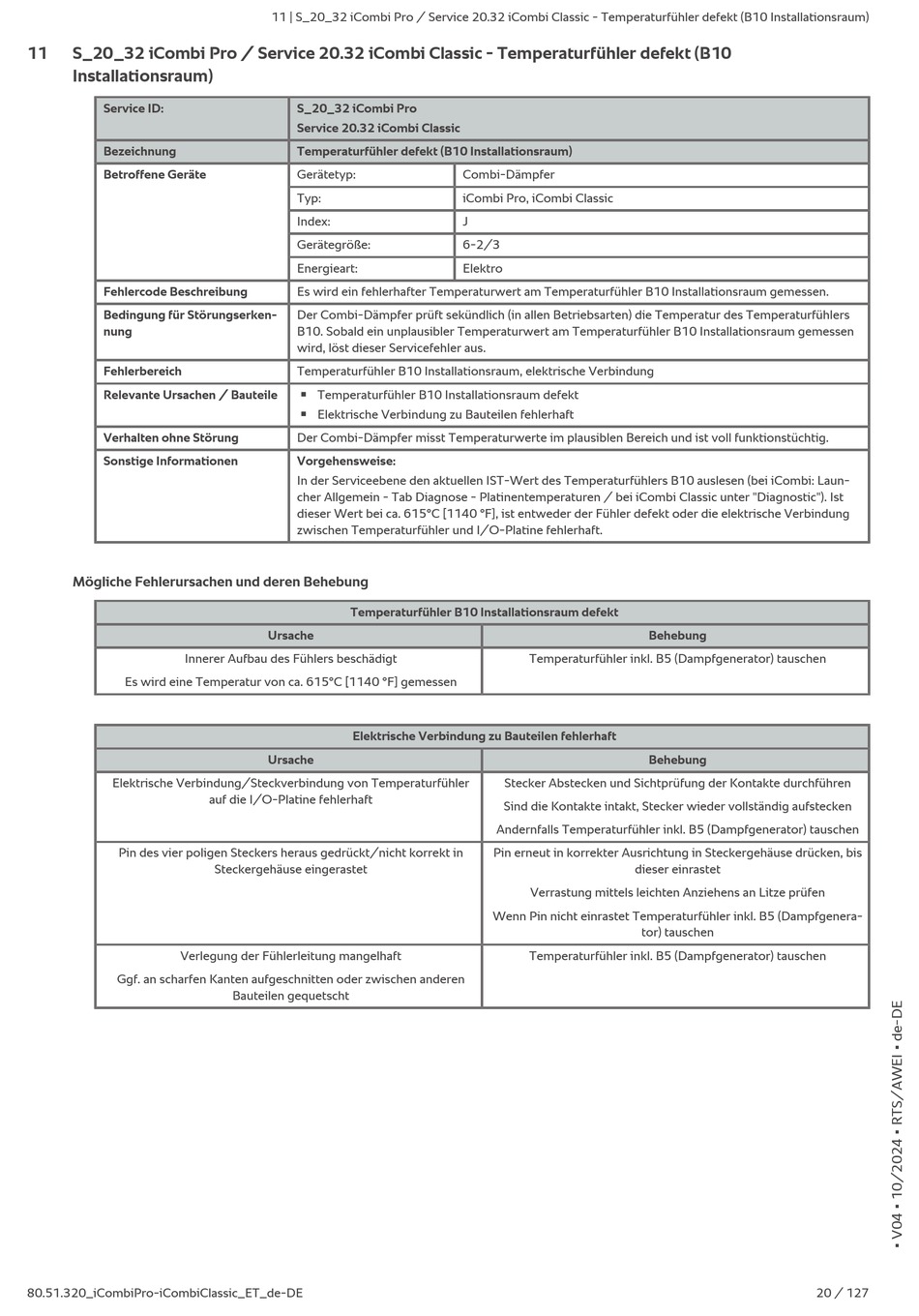

S_20_32 iCombi Pro / Service 20.32 iCombi Classic - Temperaturfühler defekt (B10
Installationsraum)
Service ID:
Bezeichnung
Betroffene Geräte
Fehlercode Beschreibung
Bedingung für Störungserken-
nung
Fehlerbereich
Relevante Ursachen / Bauteile
Verhalten ohne Störung
Sonstige Informationen
Mögliche Fehlerursachen und deren Behebung
Innerer Aufbau des Fühlers beschädigt
Es wird eine Temperatur von ca. 615°C [1140 °F] gemessen
Elektrische Verbindung/Steckverbindung von Temperaturfühler
Pin des vier poligen Steckers heraus gedrückt/nicht korrekt in
Verlegung der Fühlerleitung mangelhaft
Ggf. an scharfen Kanten aufgeschnitten oder zwischen anderen
80.51.320_iCombiPro-iCombiClassic_ET_de-DE
11 | S_20_32 iCombi Pro / Service 20.32 iCombi Classic - Temperaturfühler defekt (B10 Installationsraum)
S_20_32 iCombi Pro
Service 20.32 iCombi Classic
Temperaturfühler defekt (B10 Installationsraum)
Gerätetyp:
Typ:
Index:
Gerätegröße:
Energieart:
Es wird ein fehlerhafter Temperaturwert am Temperaturfühler B10 Installationsraum gemessen.
Der Combi-Dämpfer prüft sekündlich (in allen Betriebsarten) die Temperatur des Temperaturfühlers
B10. Sobald ein unplausibler Temperaturwert am Temperaturfühler B10 Installationsraum gemessen
wird, löst dieser Servicefehler aus.
Temperaturfühler B10 Installationsraum, elektrische Verbindung
Temperaturfühler B10 Installationsraum defekt
n
Elektrische Verbindung zu Bauteilen fehlerhaft
n
Der Combi-Dämpfer misst Temperaturwerte im plausiblen Bereich und ist voll funktionstüchtig.
Vorgehensweise:
In der Serviceebene den aktuellen IST-Wert des Temperaturfühlers B10 auslesen (bei iCombi: Laun-
cher Allgemein - Tab Diagnose - Platinentemperaturen / bei iCombi Classic unter "Diagnostic"). Ist
dieser Wert bei ca. 615°C [1140 °F], ist entweder der Fühler defekt oder die elektrische Verbindung
zwischen Temperaturfühler und I/O-Platine fehlerhaft.
Temperaturfühler B10 Installationsraum defekt
Ursache
Elektrische Verbindung zu Bauteilen fehlerhaft
Ursache
auf die I/O-Platine fehlerhaft
Steckergehäuse eingerastet
Bauteilen gequetscht
Combi-Dämpfer
iCombi Pro, iCombi Classic
J
6-2/3
Elektro
Temperaturfühler inkl. B5 (Dampfgenerator) tauschen
Stecker Abstecken und Sichtprüfung der Kontakte durchführen
Sind die Kontakte intakt, Stecker wieder vollständig aufstecken
Andernfalls Temperaturfühler inkl. B5 (Dampfgenerator) tauschen
Pin erneut in korrekter Ausrichtung in Steckergehäuse drücken, bis
dieser einrastet
Verrastung mittels leichten Anziehens an Litze prüfen
Wenn Pin nicht einrastet Temperaturfühler inkl. B5 (Dampfgenera-
Temperaturfühler inkl. B5 (Dampfgenerator) tauschen
Behebung
Behebung
tor) tauschen
20 / 127
