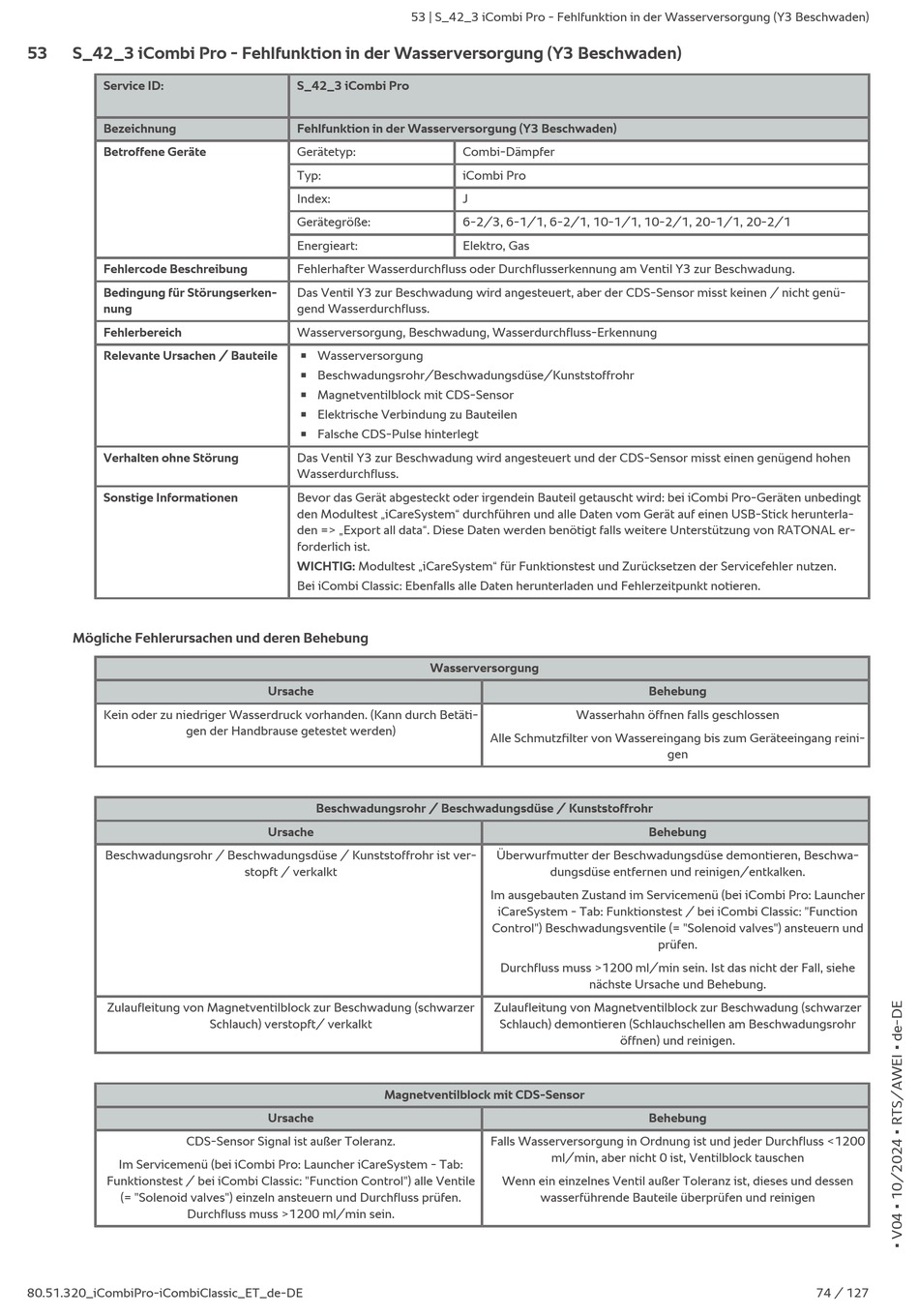

S_42_3 iCombi Pro - Fehlfunktion in der Wasserversorgung (Y3 Beschwaden)
Service ID:
Bezeichnung
Betroffene Geräte
Fehlercode Beschreibung
Bedingung für Störungserken-
nung
Fehlerbereich
Relevante Ursachen / Bauteile
Verhalten ohne Störung
Sonstige Informationen
Mögliche Fehlerursachen und deren Behebung
Kein oder zu niedriger Wasserdruck vorhanden. (Kann durch Betäti-
gen der Handbrause getestet werden)
Beschwadungsrohr / Beschwadungsdüse / Kunststoffrohr ist ver-
Zulaufleitung von Magnetventilblock zur Beschwadung (schwarzer
CDS-Sensor Signal ist außer Toleranz.
Im Servicemenü (bei iCombi Pro: Launcher iCareSystem - Tab:
Funktionstest / bei iCombi Classic: "Function Control") alle Ventile
(= "Solenoid valves") einzeln ansteuern und Durchfluss prüfen.
Durchfluss muss >1200 ml/min sein.
80.51.320_iCombiPro-iCombiClassic_ET_de-DE
S_42_3 iCombi Pro
Fehlfunktion in der Wasserversorgung (Y3 Beschwaden)
Gerätetyp:
Typ:
Index:
Gerätegröße:
Energieart:
Fehlerhafter Wasserdurchfluss oder Durchflusserkennung am Ventil Y3 zur Beschwadung.
Das Ventil Y3 zur Beschwadung wird angesteuert, aber der CDS-Sensor misst keinen / nicht genü-
gend Wasserdurchfluss.
Wasserversorgung, Beschwadung, Wasserdurchfluss-Erkennung
Wasserversorgung
n
Beschwadungsrohr/Beschwadungsdüse/Kunststoffrohr
n
Magnetventilblock mit CDS-Sensor
n
Elektrische Verbindung zu Bauteilen
n
Falsche CDS-Pulse hinterlegt
n
Das Ventil Y3 zur Beschwadung wird angesteuert und der CDS-Sensor misst einen genügend hohen
Wasserdurchfluss.
Bevor das Gerät abgesteckt oder irgendein Bauteil getauscht wird: bei iCombi Pro-Geräten unbedingt
den Modultest „iCareSystem" durchführen und alle Daten vom Gerät auf einen USB-Stick herunterla-
den => „Export all data". Diese Daten werden benötigt falls weitere Unterstützung von RATONAL er-
forderlich ist.
WICHTIG: Modultest „iCareSystem" für Funktionstest und Zurücksetzen der Servicefehler nutzen.
Bei iCombi Classic: Ebenfalls alle Daten herunterladen und Fehlerzeitpunkt notieren.
Ursache
Beschwadungsrohr / Beschwadungsdüse / Kunststoffrohr
Ursache
stopft / verkalkt
Schlauch) verstopft/ verkalkt
Ursache
53 | S_42_3 iCombi Pro - Fehlfunktion in der Wasserversorgung (Y3 Beschwaden)
Combi-Dämpfer
iCombi Pro
J
6-2/3, 6-1/1, 6-2/1, 10-1/1, 10-2/1, 20-1/1, 20-2/1
Elektro, Gas
Wasserversorgung
Alle Schmutzfilter von Wassereingang bis zum Geräteeingang reini-
Überwurfmutter der Beschwadungsdüse demontieren, Beschwa-
dungsdüse entfernen und reinigen/entkalken.
Im ausgebauten Zustand im Servicemenü (bei iCombi Pro: Launcher
iCareSystem - Tab: Funktionstest / bei iCombi Classic: "Function
Control") Beschwadungsventile (= "Solenoid valves") ansteuern und
Durchfluss muss >1200 ml/min sein. Ist das nicht der Fall, siehe
Zulaufleitung von Magnetventilblock zur Beschwadung (schwarzer
Schlauch) demontieren (Schlauchschellen am Beschwadungsrohr
Magnetventilblock mit CDS-Sensor
Falls Wasserversorgung in Ordnung ist und jeder Durchfluss <1200
ml/min, aber nicht 0 ist, Ventilblock tauschen
Wenn ein einzelnes Ventil außer Toleranz ist, dieses und dessen
wasserführende Bauteile überprüfen und reinigen
Behebung
Wasserhahn öffnen falls geschlossen
gen
Behebung
prüfen.
nächste Ursache und Behebung.
öffnen) und reinigen.
Behebung
