9

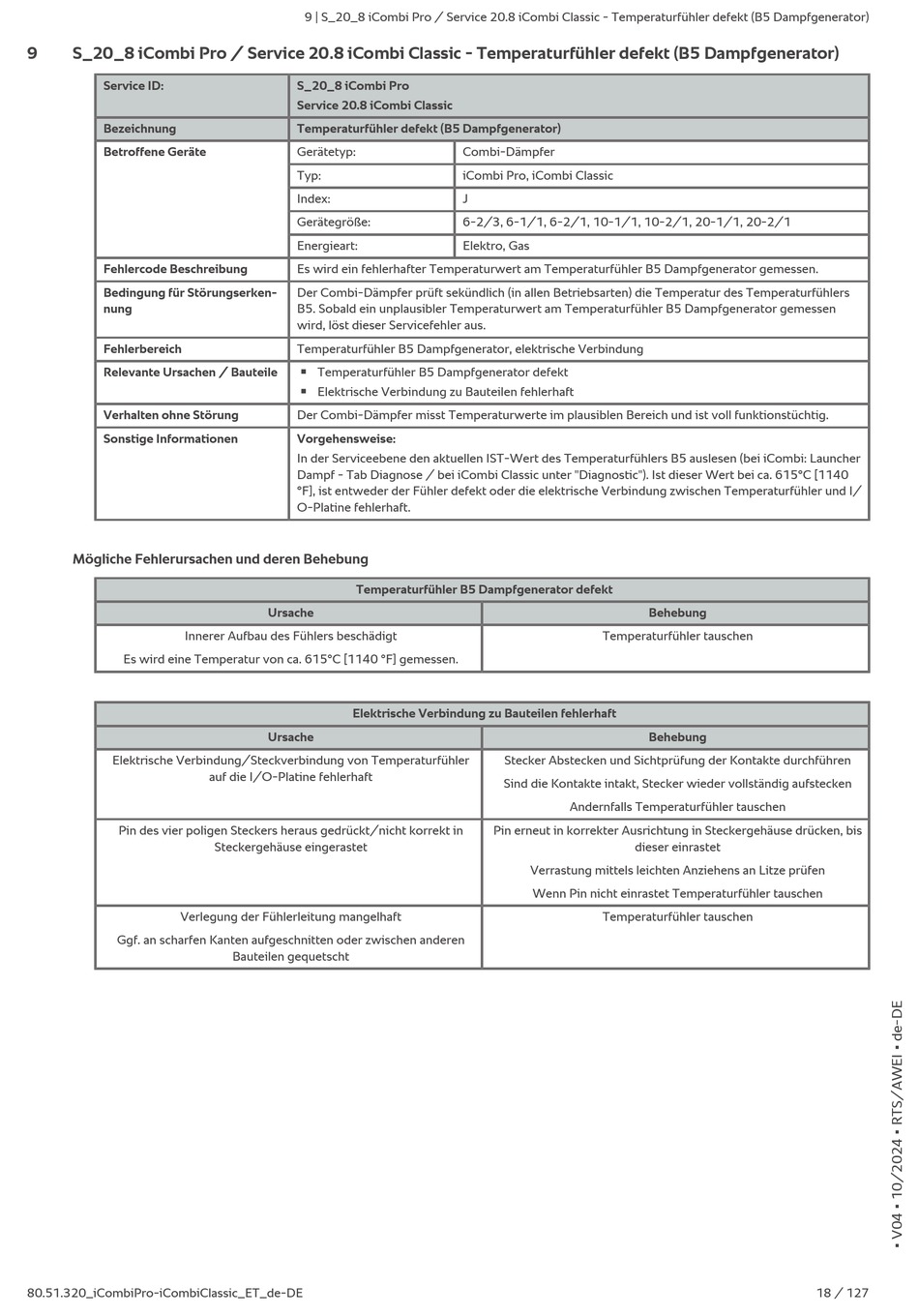

S_20_8 iCombi Pro / Service 20.8 iCombi Classic - Temperaturfühler defekt (B5 Dampfgenerator)
Service ID:
Bezeichnung
Betroffene Geräte
Fehlercode Beschreibung
Bedingung für Störungserken-
nung
Fehlerbereich
Relevante Ursachen / Bauteile
Verhalten ohne Störung
Sonstige Informationen
Mögliche Fehlerursachen und deren Behebung
Innerer Aufbau des Fühlers beschädigt
Es wird eine Temperatur von ca. 615°C [1140 °F] gemessen.
Elektrische Verbindung/Steckverbindung von Temperaturfühler
Pin des vier poligen Steckers heraus gedrückt/nicht korrekt in
Verlegung der Fühlerleitung mangelhaft
Ggf. an scharfen Kanten aufgeschnitten oder zwischen anderen
80.51.320_iCombiPro-iCombiClassic_ET_de-DE
9 | S_20_8 iCombi Pro / Service 20.8 iCombi Classic - Temperaturfühler defekt (B5 Dampfgenerator)
S_20_8 iCombi Pro
Service 20.8 iCombi Classic
Temperaturfühler defekt (B5 Dampfgenerator)
Gerätetyp:
Typ:
Index:
Gerätegröße:
Energieart:
Es wird ein fehlerhafter Temperaturwert am Temperaturfühler B5 Dampfgenerator gemessen.
Der Combi-Dämpfer prüft sekündlich (in allen Betriebsarten) die Temperatur des Temperaturfühlers
B5. Sobald ein unplausibler Temperaturwert am Temperaturfühler B5 Dampfgenerator gemessen
wird, löst dieser Servicefehler aus.
Temperaturfühler B5 Dampfgenerator, elektrische Verbindung
Temperaturfühler B5 Dampfgenerator defekt
n
Elektrische Verbindung zu Bauteilen fehlerhaft
n
Der Combi-Dämpfer misst Temperaturwerte im plausiblen Bereich und ist voll funktionstüchtig.
Vorgehensweise:
In der Serviceebene den aktuellen IST-Wert des Temperaturfühlers B5 auslesen (bei iCombi: Launcher
Dampf - Tab Diagnose / bei iCombi Classic unter "Diagnostic"). Ist dieser Wert bei ca. 615°C [1140
°F], ist entweder der Fühler defekt oder die elektrische Verbindung zwischen Temperaturfühler und I/
O-Platine fehlerhaft.
Temperaturfühler B5 Dampfgenerator defekt
Ursache
Elektrische Verbindung zu Bauteilen fehlerhaft
Ursache
auf die I/O-Platine fehlerhaft
Steckergehäuse eingerastet
Bauteilen gequetscht
Combi-Dämpfer
iCombi Pro, iCombi Classic
J
6-2/3, 6-1/1, 6-2/1, 10-1/1, 10-2/1, 20-1/1, 20-2/1
Elektro, Gas
Temperaturfühler tauschen
Stecker Abstecken und Sichtprüfung der Kontakte durchführen
Sind die Kontakte intakt, Stecker wieder vollständig aufstecken
Andernfalls Temperaturfühler tauschen
Pin erneut in korrekter Ausrichtung in Steckergehäuse drücken, bis
dieser einrastet
Verrastung mittels leichten Anziehens an Litze prüfen
Wenn Pin nicht einrastet Temperaturfühler tauschen
Temperaturfühler tauschen
Behebung
Behebung
18 / 127
